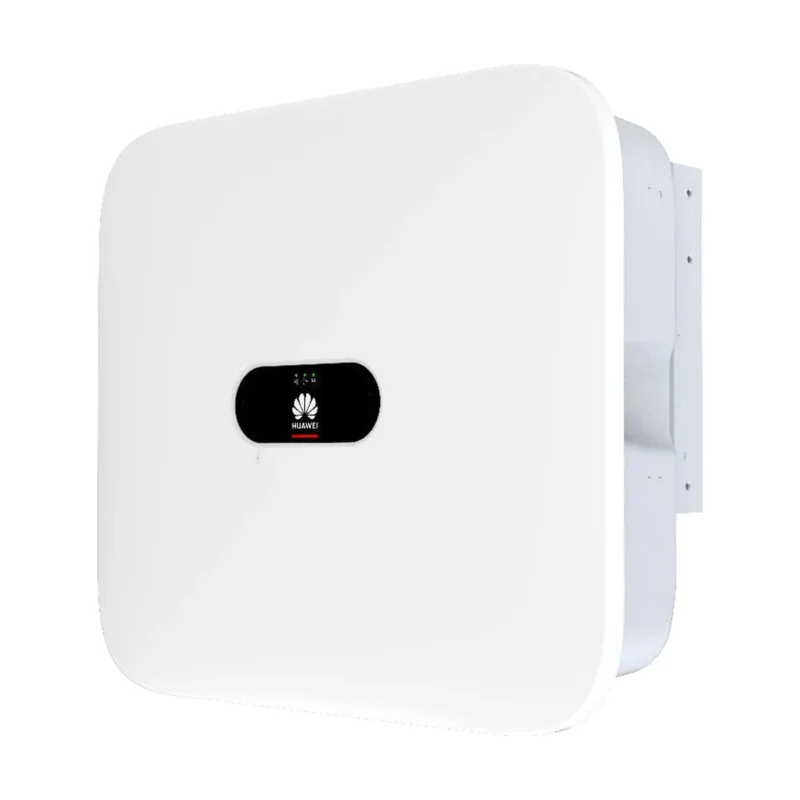

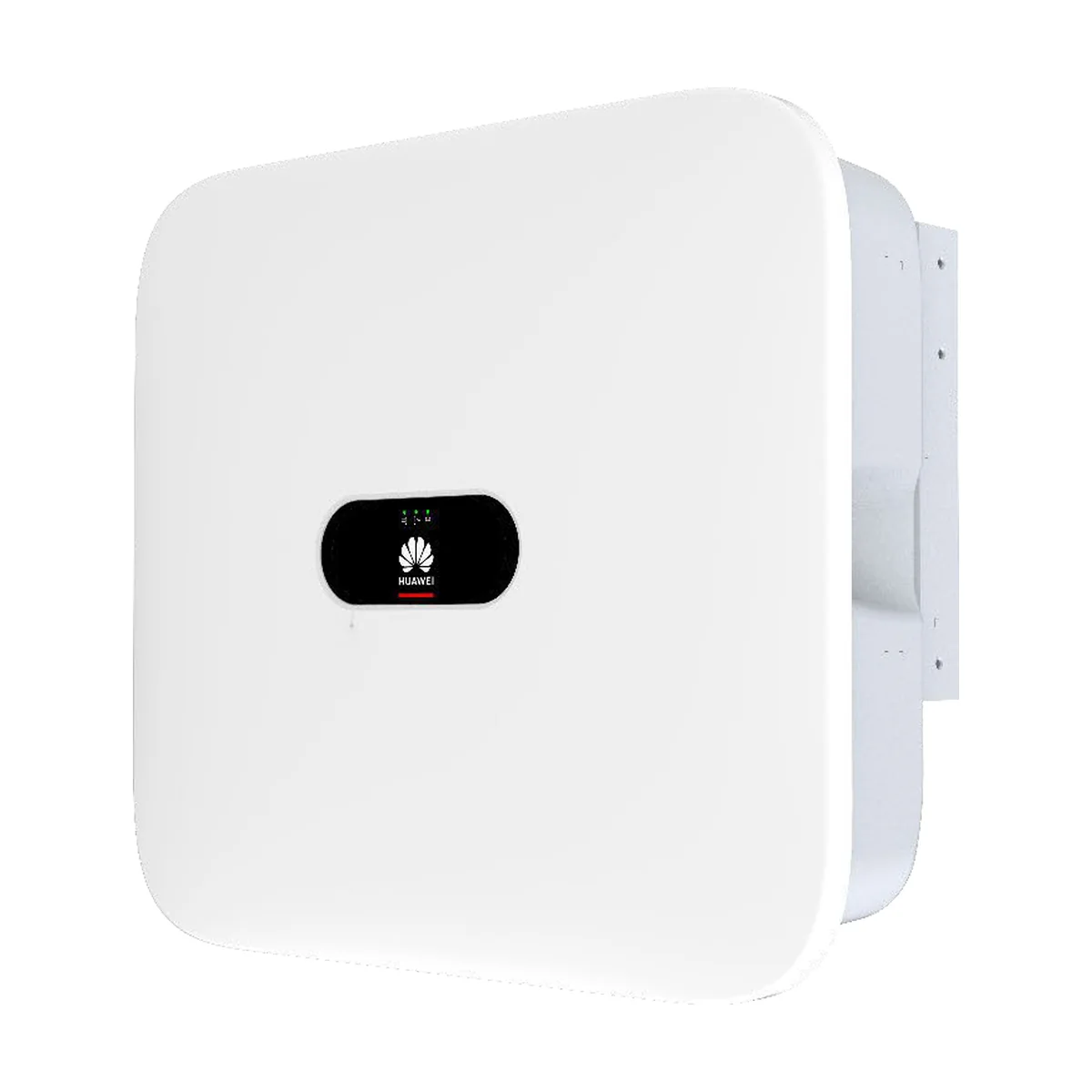

L’onduleur Huawei SUN2000-KTL-M2 HC (High Current) a été conçu pour les panneaux de dernière génération : cellules de grand format, modules de plus de 400 W dont le courant dépasse ce que les onduleurs classiques acceptent. Il couvre de 12 à 20 kW en triphasé.
Pourquoi une version « fort courant » ?
Plus un panneau est puissant, plus son courant de fonctionnement est élevé. Un onduleur qui n’accepte pas ce courant limite la production aux heures les plus ensoleillées. La version HC admet 27 A par tracker et 18 A par entrée, avec 39 A en court-circuit. Avec deux chaînes par tracker, les modules de grand format se raccordent en parallèle sans perte. C’est la seule différence notable avec la version standard de la gamme : rendements, boîtier et protections sont identiques.
Composer les chaînes correctement
Pour tirer toute la puissance, la tension de chaque chaîne doit dépasser le seuil de pleine puissance donné par Huawei : 360 V pour le 12 kW, 380 V pour le 15 kW, 400 V pour le 17 kW et 450 V pour le 20 kW, jusqu’à 850 V. La plage de fonctionnement va de 160 à 950 V et la tension maximale est de 1 080 V. Notre bureau d’études calcule le nombre de panneaux par chaîne selon le module choisi et les températures de votre région.
Rendement, protections et optimiseurs
Le rendement maximal atteint 98,65 % et le rendement européen 98,30 % (98,50 % et 98,00 % pour le 12 kW). L’onduleur intègre la détection d’arc, des parafoudres de type II, la surveillance du courant résiduel et la récupération PID. Il accepte les optimiseurs SUN2000-450W-P, SUN2000-450W-P2 et SUN2000-600W-P pour les panneaux ombragés, et Huawei cite la norme VFR 2019 parmi ses références réseau.
Installation et suivi
Le boîtier IP65 de 25 kg (525 × 470 × 262 mm), sans ventilateur, se pose dedans ou dehors, de -25 °C à +60 °C. La mise en service et le suivi passent par l’application FusionSolar grâce au WLAN intégré ; un Smart Dongle WLAN-FE ou 4G et le port RS485 complètent les possibilités de communication.
Caractéristiques techniques de l’onduleur Huawei SUN2000-KTL-M2 HC
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. conseillée | Plage MPPT à pleine puissance | Rendement max. | Rendement européen |
|---|---|---|---|---|---|
| 12 kW | SUN2000-12KTL-M2 HC | 18 000 Wp | 360 à 850 V | 98,50 % | 98,00 % |
| 15 kW | SUN2000-15KTL-M2 HC | 22 500 Wp | 380 à 850 V | 98,65 % | 98,30 % |
| 17 kW | SUN2000-17KTL-M2 HC | 25 500 Wp | 400 à 850 V | 98,65 % | 98,30 % |
| 20 kW | SUN2000-20KTL-M2 HC | 30 000 Wp | 450 à 850 V | 98,65 % | 98,30 % |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 230/400 V, 3W+N+PE, 50/60 Hz |
| Tension d'entrée max. | 1 080 V |
| Plage de fonctionnement | 160 à 950 V |
| Tension de démarrage | 200 V |
| Trackers MPPT | 2, pour 4 entrées |
| Courant d'entrée max. | 27 A par MPPT, 18 A par entrée ; 39 A en court-circuit |
| Protections | Détection d'arc, parafoudres type II DC et AC, anti-îlotage, surveillance du courant résiduel, récupération PID intégrée |
| Indice de protection | IP65 |
| Refroidissement | Convection naturelle |
| Dimensions (avec support) | 525 × 470 × 262 mm |
| Poids (avec support) | 25 kg |
| Optimiseurs compatibles | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P |
| Communication | Voyants LED, WLAN intégré + application FusionSolar, RS485, Smart Dongle WLAN-FE ou 4G en option |
| Normes (extrait) | EN/IEC 62109-1 et -2, EN 50549, VFR 2019, VDE-AR-N-4105 |
Questions fréquentes
Quelle différence entre le Huawei SUN2000-KTL-M2 HC et la version standard ?
La version HC accepte 27 A par tracker et 18 A par entrée ; le reste des caractéristiques est identique.
Dois-je choisir la version HC ?
Oui si vos panneaux ont un courant élevé (modules récents de grand format) ; nous le vérifions sur la fiche de vos modules.
Peut-on y ajouter une batterie ?
Non, c'est un onduleur réseau sans entrée batterie.
Est-il bruyant ?
Non, il est refroidi par convection naturelle, sans ventilateur.
