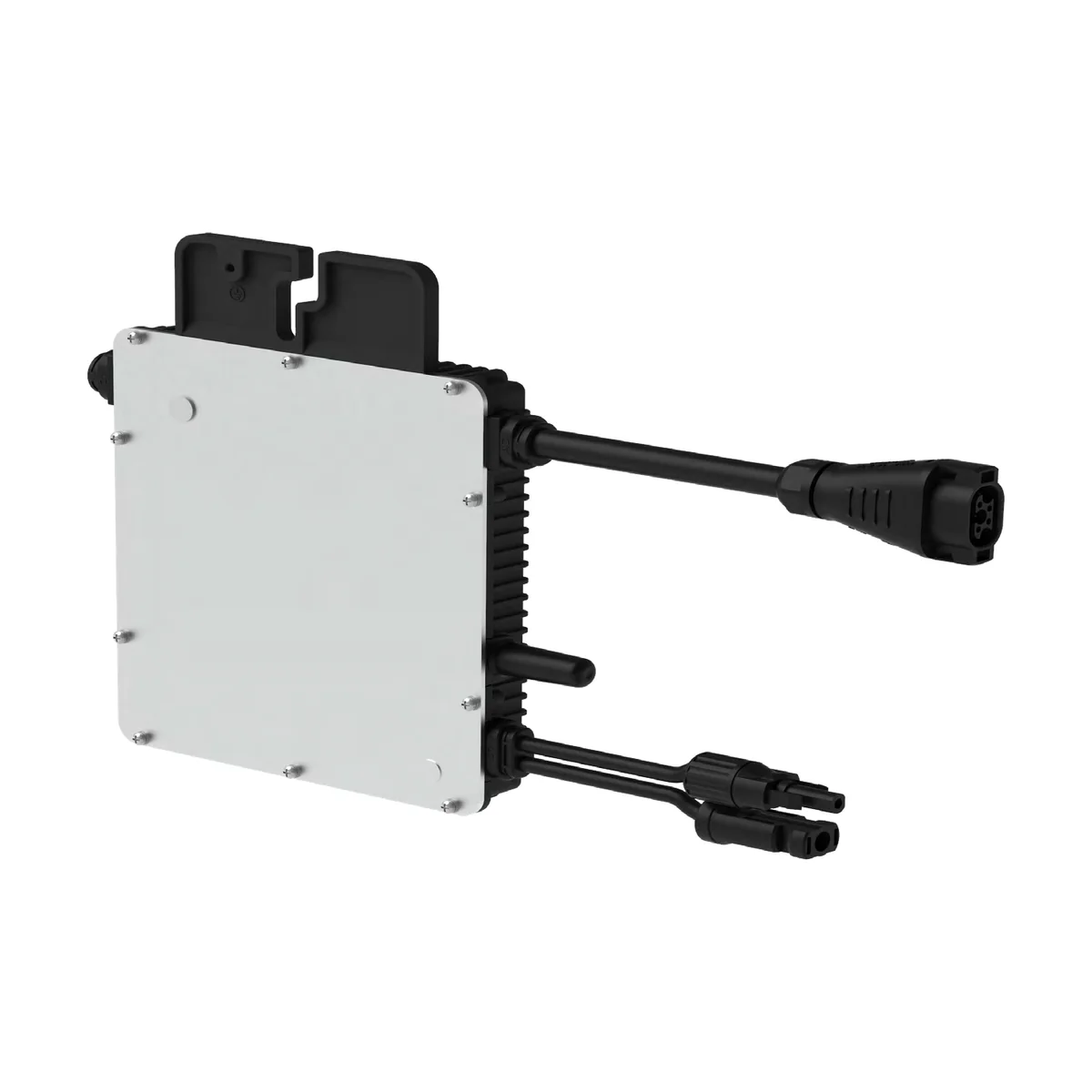

Le micro-onduleur Hoymiles HMS-1T est un onduleur monophasé miniature qui se raccorde à un seul panneau solaire et injecte sa production en 230 V. Il s’adresse aux maisons dont la toiture est découpée ou partiellement ombragée, et aux petites installations où chaque panneau doit travailler seul. La gamme compte quatre modèles vendus ici : 350, 400, 450 et 500 VA, pour des panneaux de 280 à 670 W et plus.
Un appareil par panneau : à quoi ça sert ?
Avec un onduleur central, les panneaux sont reliés en série : le plus faible fixe le rythme de toute la chaîne. Avec un micro-onduleur, chaque panneau a son propre suivi du point de puissance maximale (MPPT). Une cheminée qui fait de l’ombre le matin ou un panneau posé sur un autre pan de toit ne pénalise que lui-même. Côté continu, la tension reste celle d’un seul panneau : 60 V au maximum sur le HMS-350-1T, 65 V sur les autres modèles, loin des centaines de volts d’une chaîne en série. Le boîtier intègre un transformateur HF à isolation galvanique et une fonction d’arrêt rapide.
HMS-350, 400, 450 ou 500-1T : choisir selon le panneau
Le bon modèle dépend de la puissance du panneau. Hoymiles indique des plages de modules courants : 280 à 470 W pour le HMS-350-1T, 320 à 540 W pour le HMS-400-1T, 360 à 600 W pour le HMS-450-1T et 400 à 670 W pour le HMS-500-1T. Le courant d’entrée admis monte avec la puissance, de 13 A à 16 A, ce qui suit les panneaux récents à fort courant. Le rendement maximal est de 96,7 % sur les deux plus petits modèles et de 96,5 % sur les deux plus grands, avec un rendement MPPT nominal de 99,8 %. Nous vérifions avec vous la compatibilité entre le panneau retenu et le micro-onduleur avant la commande.
Pose, câblage et protection
Le boîtier mesure 182 × 164 × 30 mm pour 1,75 kg. Il est classé IP67 pour une pose en extérieur, sous le panneau, et fonctionne de -40 °C à +65 °C sans ventilateur, donc sans bruit. Côté alternatif, les appareils se raccordent en série sur une même ligne avec le système de câblage Flex-S3 de Hoymiles. La fiche fixe le nombre d’appareils par ligne selon la section du câble : en 2,5 mm², 16 HMS-350-1T, 14 HMS-400-1T, 12 HMS-450-1T ou 11 HMS-500-1T. Le facteur de puissance est réglable, ce qui permet de suivre les réglages demandés par le gestionnaire de réseau.
Suivi de la production avec le micro-onduleur Hoymiles HMS-1T
Chaque appareil communique sans fil en Sub-1G avec une passerelle DTU Hoymiles, qui envoie les données vers la plateforme S-Miles Cloud. Vous voyez ainsi la production panneau par panneau, ce qui permet de repérer tout de suite un panneau sale, ombragé ou défaillant. La passerelle est un appareil séparé, à prévoir une fois par installation. La nuit, la consommation de chaque micro-onduleur reste inférieure à 50 mW.
Caractéristiques techniques de la micro-onduleur Hoymiles HMS-1T
Par modèle
| Puissance | Référence | Puissance de sortie nominale | Panneaux conseillés | Tension d'entrée max. | Courant d'entrée max. | Courant de sortie nominal | Appareils max. par ligne 2,5 mm² | Rendement max. |
|---|---|---|---|---|---|---|---|---|
| 0.35 kW | HMS-350-1T | 350 VA | 280 à 470 W et + | 60 V | 13 A | 1,52 A | 16 | 96,7 % |
| 0.4 kW | HMS-400-1T | 400 VA | 320 à 540 W et + | 65 V | 14 A | 1,74 A | 14 | 96,7 % |
| 0.45 kW | HMS-450-1T | 450 VA | 360 à 600 W et + | 65 V | 15 A | 1,96 A | 12 | 96,5 % |
| 0.5 kW | HMS-500-1T | 500 VA | 400 à 670 W et + | 65 V | 16 A | 2,17 A | 11 | 96,5 % |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Monophasé 230 V (plage 180 à 275 V), 50 Hz (45 à 55 Hz) |
| Entrées | 1 MPPT, 1 panneau |
| Plage MPPT | 16 à 60 V |
| Tension de démarrage | 22 V |
| Courant de court-circuit d'entrée max. | 20 A (HMS-350) ; 25 A (HMS-400 à 500) |
| Facteur de puissance | > 0,99 par défaut, réglable de 0,8 en avance à 0,8 en retard |
| Taux de distorsion harmonique | < 3 % |
| Rendement MPPT nominal | 99,8 % |
| Consommation de nuit | < 50 mW |
| Température de fonctionnement | -40 °C à +65 °C |
| Dimensions (l × H × L) | 182 × 164 × 30 mm |
| Poids | 1,75 kg |
| Indice de protection | IP67, pose extérieure |
| Refroidissement | Convection naturelle sans ventilateur |
| Isolation | Transformateur HF à isolation galvanique |
| Communication | Sub-1G sans fil vers la passerelle DTU Hoymiles, suivi S-Miles Cloud |
| Conformité (fiche) | EN 50549-1:2019, VDE-AR-N 4105:2018, VFR 2019, CEI/EN 62109-1/-2 |
Questions fréquentes
Combien de panneaux par micro-onduleur HMS-1T ?
Un seul : chaque appareil gère un panneau avec son propre suivi MPPT. Pour deux ou quatre panneaux, Hoymiles propose les gammes HMS-2T et HMS-4T.
Quel modèle pour un panneau de 500 W ?
Le HMS-400-1T est donné pour 320 à 540 W, le HMS-450-1T pour 360 à 600 W et le HMS-500-1T pour 400 à 670 W ; le choix dépend du courant du panneau, que nous vérifions.
Faut-il une passerelle pour suivre la production ?
Oui, la passerelle DTU Hoymiles reçoit les données en Sub-1G et les envoie vers S-Miles Cloud. Elle se commande à part.
Peut-on l'installer dehors ?
Oui, le boîtier est classé IP67 et fonctionne de -40 °C à +65 °C, sans ventilateur.
Le micro-onduleur Hoymiles HMS-1T est-il certifié pour le réseau ?
Oui, un certificat Bureau Veritas atteste la conformité à la norme EN 50549-1:2019, dans sa version française NF EN 50549-1.
