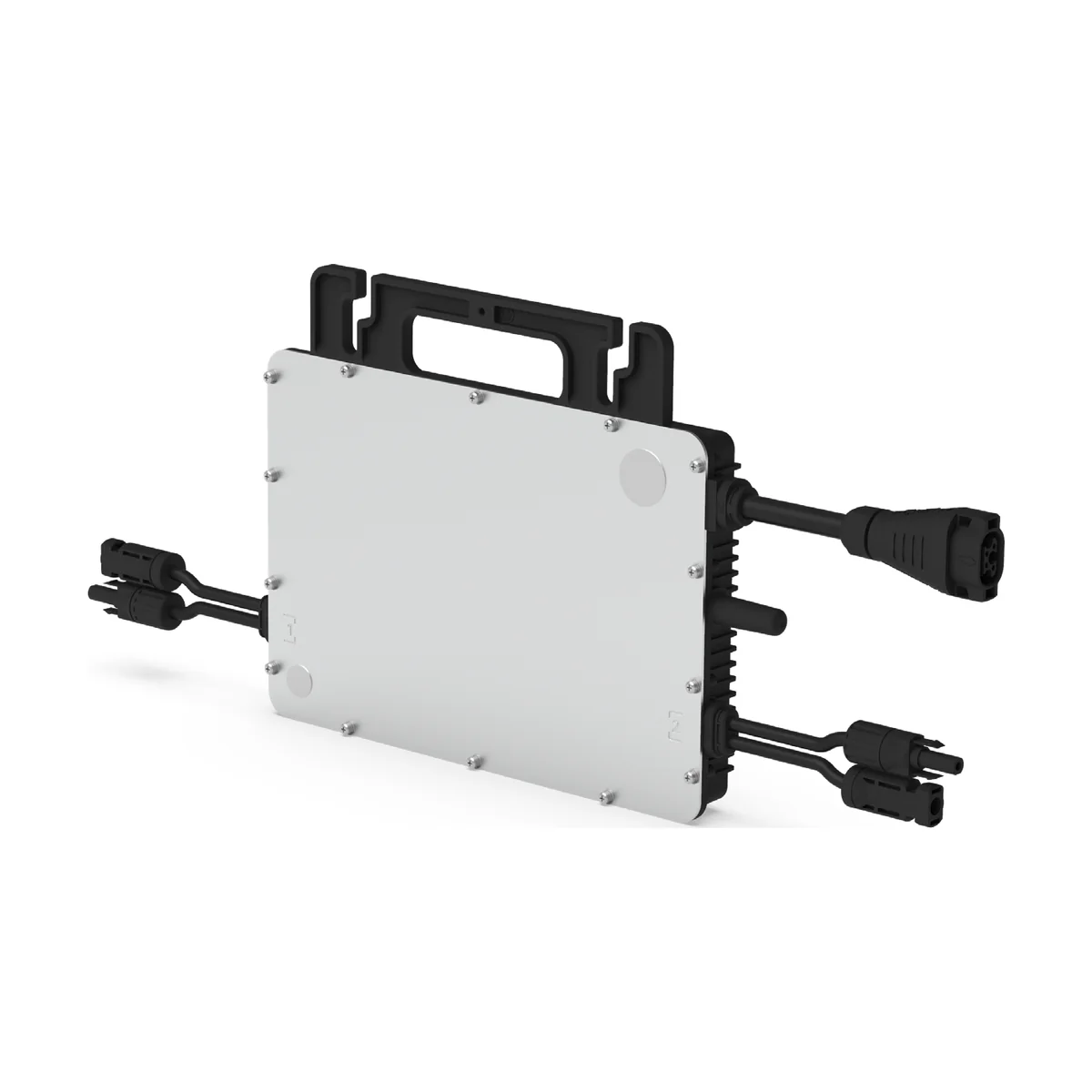

Le micro-onduleur Hoymiles HMS-2T est un onduleur monophasé qui se fixe entre deux panneaux solaires et convertit leur production en 230 V. Il convient aux maisons équipées de 4 à 20 panneaux environ, surtout quand la toiture combine plusieurs orientations ou des zones d’ombre. Deux modèles sont proposés : le HMS-800-2T (800 VA) pour des panneaux de 320 à 540 W et le HMS-1000-2T (1 000 VA) pour des panneaux de 400 à 670 W et plus.
Deux panneaux, deux suivis indépendants
Le boîtier possède deux entrées, chacune avec son propre tracker MPPT. Les deux panneaux reliés au même appareil produisent donc chacun à leur maximum, même si l’un est ombragé ou orienté autrement. Par rapport à un micro-onduleur par panneau, la formule deux-en-un divise par deux le nombre d’appareils à poser et à raccorder. La tension continue reste celle d’un panneau, 65 V au maximum, et le transformateur HF isole le côté panneaux du côté réseau.
HMS-800-2T ou HMS-1000-2T ?
Le HMS-800-2T accepte 2 × 14 A en entrée et délivre 800 VA : il correspond aux panneaux courants de 320 à 540 W. Le HMS-1000-2T accepte 2 × 16 A et délivre 1 000 VA, pour les panneaux plus puissants de 400 à 670 W. Les deux partagent le même boîtier de 261 × 180 × 35,1 mm et 3,2 kg. Le rendement maximal est de 96,7 % pour le HMS-800-2T et de 96,5 % pour le HMS-1000-2T, avec 99,8 % de rendement MPPT. Pour un toit de 12 panneaux de 500 W, il faut six appareils ; nous dimensionnons l’ensemble avec vous.
Câblage et nombre d'appareils par ligne
Les appareils se raccordent les uns aux autres sur une ligne monophasée. La fiche donne le maximum par ligne selon la section du câble : en 2,5 mm², 7 HMS-800-2T ou 5 HMS-1000-2T ; en 4 mm², 9 ou 7 ; en 6 mm², 11 ou 9. Au-delà, il faut une ligne supplémentaire depuis le tableau. Le boîtier IP67 se pose dehors, sous les panneaux, et fonctionne de -40 °C à +65 °C par convection naturelle, sans ventilateur à entretenir.
Suivre la production avec le micro-onduleur Hoymiles HMS-2T
La communication se fait sans fil en Sub-1G vers une passerelle DTU Hoymiles, qui transmet les données à la plateforme S-Miles Cloud. Chaque panneau apparaît séparément : un écart de production se voit tout de suite. Le facteur de puissance est réglable de 0,8 en avance à 0,8 en retard, selon les exigences du gestionnaire de réseau. La nuit, l’appareil consomme moins de 50 mW.
Caractéristiques techniques de la micro-onduleur Hoymiles HMS-2T
Par modèle
| Puissance | Référence | Puissance de sortie nominale | Panneaux conseillés | Courant d'entrée max. | Courant de sortie nominal | Appareils max. par ligne 2,5 mm² | Rendement max. |
|---|---|---|---|---|---|---|---|
| 0.8 kW | HMS-800-2T | 800 VA | 320 à 540 W et + | 2 × 14 A | 3,48 A | 7 | 96,7 % |
| 1.0 kW | HMS-1000-2T | 1 000 VA | 400 à 670 W et + | 2 × 16 A | 4,35 A | 5 | 96,5 % |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Monophasé 230 V (plage 180 à 275 V), 50 Hz (45 à 55 Hz) |
| Entrées | 2 MPPT, 1 panneau par MPPT |
| Tension d'entrée max. | 65 V |
| Plage MPPT | 16 à 60 V |
| Tension de démarrage | 22 V |
| Courant de court-circuit d'entrée max. | 2 × 25 A |
| Facteur de puissance | > 0,99 par défaut, réglable de 0,8 en avance à 0,8 en retard |
| Taux de distorsion harmonique | < 3 % |
| Rendement MPPT nominal | 99,8 % |
| Consommation de nuit | < 50 mW |
| Température de fonctionnement | -40 °C à +65 °C |
| Dimensions (l × H × L) | 261 × 180 × 35,1 mm |
| Poids | 3,2 kg |
| Indice de protection | IP67, pose extérieure |
| Refroidissement | Convection naturelle sans ventilateur |
| Isolation | Transformateur HF à isolation galvanique |
| Communication | Sub-1G sans fil vers la passerelle DTU Hoymiles, suivi S-Miles Cloud |
| Conformité (fiche) | EN 50549-1:2019, VDE-AR-N 4105:2018, VFR 2019, CEI/EN 62109-1/-2 |
Questions fréquentes
Peut-on brancher un seul panneau sur un HMS-2T ?
La fiche prévoit deux panneaux, un par entrée MPPT. Pour un panneau isolé, la gamme HMS-1T est plus adaptée.
Quelle différence entre HMS-800-2T et HMS-1000-2T ?
La puissance de sortie (800 ou 1 000 VA), le courant d'entrée (2 × 14 A ou 2 × 16 A) et la plage de panneaux conseillée ; le boîtier est le même.
Combien d'appareils sur une ligne en 2,5 mm² ?
Sept HMS-800-2T ou cinq HMS-1000-2T, d'après la fiche Hoymiles.
Faut-il une passerelle ?
Oui, pour le suivi : la passerelle DTU Hoymiles reçoit les données en Sub-1G. Elle se commande séparément.
Le HMS-2T est-il certifié pour le réseau français ?
Oui : certificats Bureau Veritas et TÜV NORD selon EN 50549-1:2019 et NF EN 50549-1.
