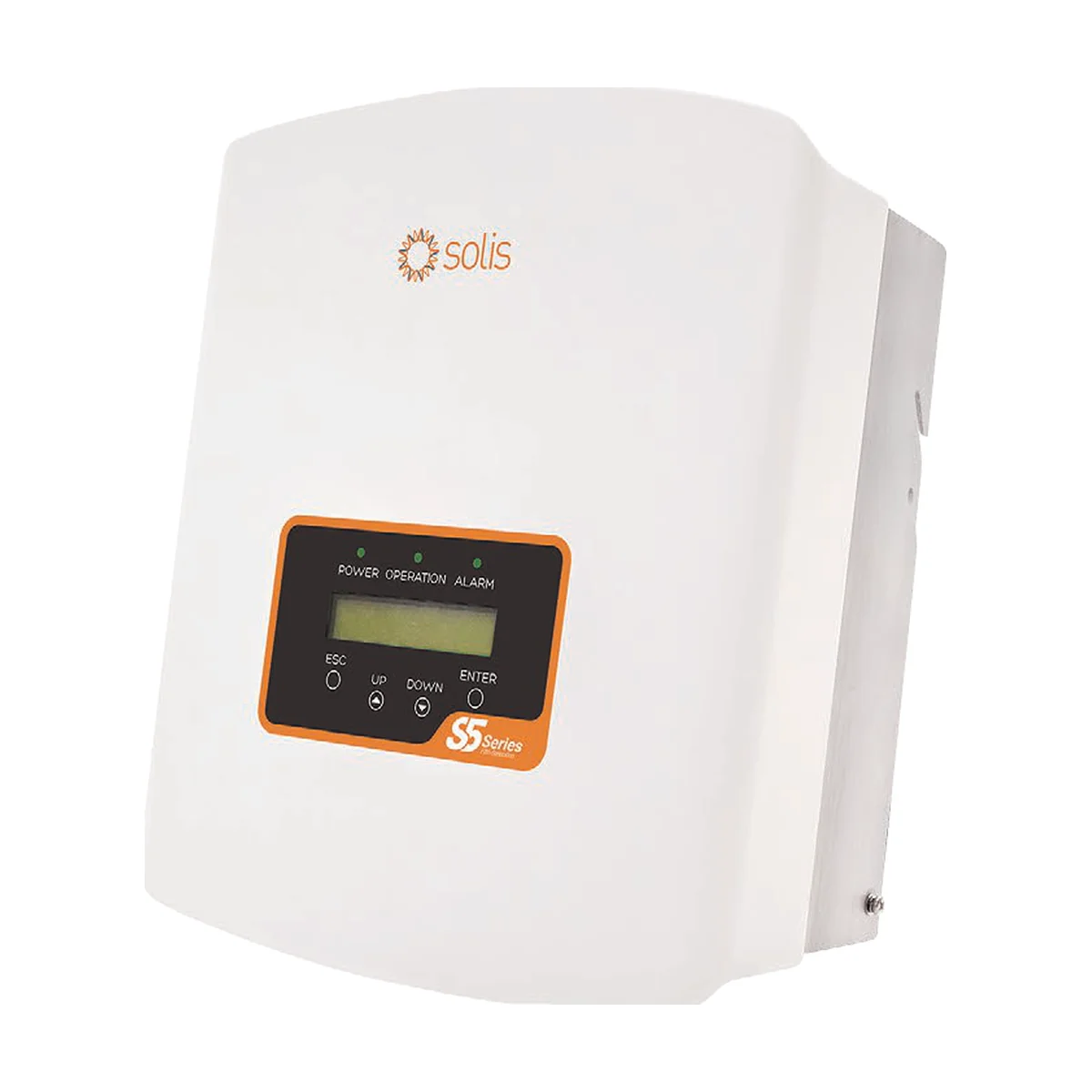

L’onduleur Solis S5-GR1P-M est la génération S5 de la série mini de Solis. Le modèle proposé ici, le S5-GR1P3K-M, délivre 3 kW en monophasé 230 V à partir d’une seule chaîne de panneaux : un format adapté à une petite toiture, un garage ou une extension.
En bref : le S5-GR1P3K-M accepte jusqu’à 3,5 kW de panneaux sur un tracker MPPT de 12,5 A, démarre dès 90 V et atteint 97,5 % de rendement maximal. Sans ventilateur, il pèse 7,7 kg, intègre la gestion de l’injection (EPM) et la détection d’arc électrique.
Un petit onduleur Solis S5-GR1P-M pour une seule orientation
Le S5-GR1P3K-M possède un tracker MPPT et une entrée. Tous les panneaux forment une seule chaîne, avec la même orientation et la même inclinaison. Solis recommande jusqu’à 3,5 kW de panneaux pour ce modèle, soit une petite installation résidentielle. La plage MPPT de 80 à 500 V et la tension de démarrage de 90 V font démarrer la production dès que la lumière est suffisante le matin.
Pour dimensionner la chaîne, deux limites comptent : la tension à vide des panneaux par temps froid doit rester sous les 600 V admis par l’onduleur Solis S5-GR1P-M, et la tension de fonctionnement doit rester dans la plage de 80 à 500 V. Le courant de chaîne est plafonné à 12,5 A (17,2 A en court-circuit), une valeur à comparer au courant des panneaux choisis. Nous faisons ce calcul pour vous à partir de la fiche de vos modules.
Gestion de l’injection intégrée
Solis intègre à cette série un Export Power Manager (EPM) : relié à un capteur de courant sur l’arrivée de la maison, l’onduleur peut limiter la puissance renvoyée au réseau. C’est utile quand le raccordement impose une injection nulle ou plafonnée. Avec un kWh racheté 0,011 € contre 0,2001 € à l’achat, la production a de toute façon plus de valeur quand elle est consommée sur place : lave-linge, chauffe-eau ou recharge programmés en journée.
Génération S5 ou S6 : ce qu’il faut savoir sur l’onduleur Solis S5-GR1P-M
Cet onduleur Solis S5-GR1P-M appartient à la génération précédente de la série mini, remplacée chez Solis par la S6-GR1P-M dans le même boîtier de 310 × 373 × 160 mm. La S5 se distingue par son indice IP65 (IP66 sur la S6), son interrupteur DC proposé en option et sa détection d’arc (AFCI) intégrée, à activer à la mise en service. Pour une installation neuve de 3 kW, les deux modèles remplissent le même rôle ; nous vous conseillons selon la disponibilité et votre configuration.
Dans la série S5 mini, la fiche Solis couvre sept puissances, de 0,7 à 3,6 kW. Le 3 kW proposé ici travaille sur une seule chaîne, alors que le haut de la série accepte deux chaînes et 19 A en entrée. Le format reste identique sur toute la série, ce qui simplifie un remplacement ou une évolution ultérieure.
Installation et suivi
Avec 7,7 kg, l’appareil se fixe facilement au mur, à l’intérieur ou à l’abri à l’extérieur, de -25 °C à +60 °C. Il est refroidi par convection naturelle, sans ventilateur, et consomme moins de 1 W la nuit. Le suivi de production passe par le port RS485 ou par un module Wi-Fi ou GPRS en option. Notre bureau d’études vérifie la compatibilité de vos panneaux avec la tension d’entrée maximale de 600 V avant la commande.
Côté sécurité électrique, le S5-GR1P-M réunit protection contre l’inversion de polarité, protection contre les courts-circuits et les surintensités, parafoudre, surveillance du réseau, anti-îlotage et protection thermique. Sa topologie sans transformateur et sa commutation à très haute fréquence expliquent son faible poids. Le raccordement se fait par connecteurs MC4 côté panneaux et prise rapide côté réseau.
Caractéristiques techniques de l’onduleur Solis S5-GR1P-M
| Caractéristique | Valeur |
|---|---|
| Puissance nominale AC | 3 kW |
| Référence | S5-GR1P3K-M |
| Puissance PV max. recommandée | 3,5 kW |
| Puissance apparente max. | 3,3 kVA |
| Rendement max. | 97,5 % |
| Rendement européen | 96,8 % |
| Poids | 7,7 kg |
| Raccordement | Monophasé 1/N/PE, 220 / 230 V, 50 / 60 Hz |
| Tension d’entrée max. | 600 V |
| Tension nominale | 330 V |
| Tension de démarrage | 90 V |
| Plage de tension MPPT | 80 à 500 V |
| Tracker MPPT / chaîne | 1 / 1 |
| Courant d’entrée max. | 12,5 A |
| Courant de sortie | 13,6 A / 13 A nominal, 15,7 A max. |
| Gestion de l’injection | Export Power Manager (EPM) intégré |
| Détection d’arc (AFCI) | Intégrée, activation requise |
| Interrupteur DC | En option |
| Indice de protection | IP65 |
| Refroidissement | Convection naturelle |
| Température de fonctionnement | -25 °C à +60 °C |
| Altitude max. | 4 000 m |
| Dimensions (L × H × P) | 310 × 373 × 160 mm |
| Consommation de nuit | < 1 W |
| Connectique | MC4 côté DC, prise à connexion rapide côté AC |
| Affichage et communication | Écran LCD ; RS485, Wi-Fi ou GPRS en option |
| Normes réseau (extrait) | EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, VDE-AR-N 4105 |
La fiche Solis de la série mini S5-GR1P(0.7-3.6)K-M est disponible dans l’onglet « Fiche technique ». Page officielle : Solis. Pour une petite installation, voyez aussi nos onduleurs réseau, nos onduleurs monophasés et tous les produits Solis de la boutique.
Questions fréquentes
Le S5-GR1P-M accepte-t-il une batterie ?
Non, c’est un onduleur réseau sans entrée batterie.
Quelle puissance de panneaux raccorder sur le S5-GR1P-M ?
Solis recommande au maximum 3,5 kW de panneaux sur ce modèle de 3 kW, sur une seule chaîne.
Peut-il être posé à l’extérieur ?
Il est classé IP65 et fonctionne de -25 °C à +60 °C ; une pose abritée est préférable.
Quelle différence avec la série S6-GR1P-M ?
La S6 est la génération suivante : même format, indice IP66 et interrupteur DC intégré.
Le S5-GR1P-M peut-il limiter l’injection sur le réseau ?
Oui, grâce à l’Export Power Manager intégré associé à un capteur de courant, il plafonne ou annule la puissance renvoyée au réseau.
