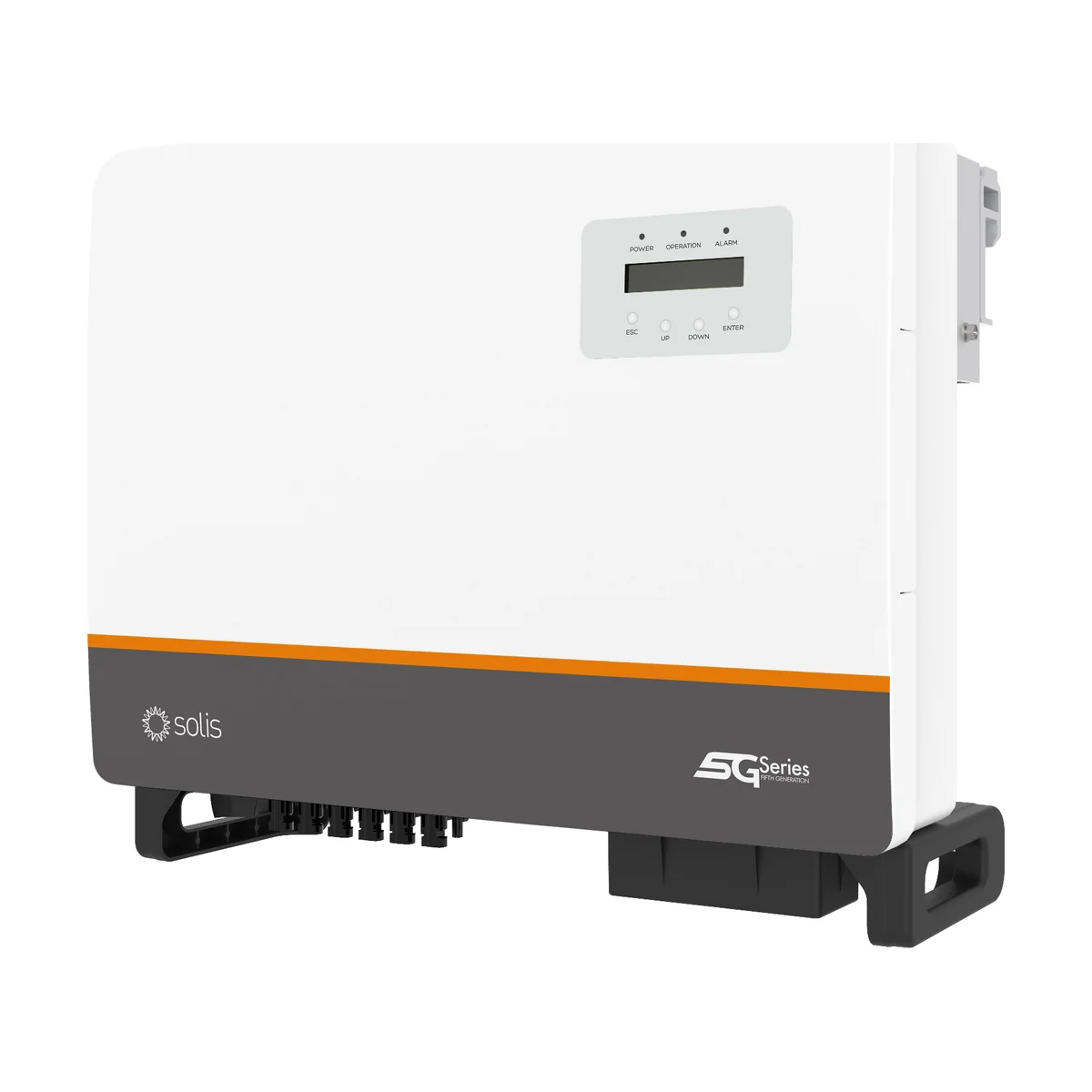

Onduleur réseau Solis S5-GC 25 kW triphasé

L’onduleur Solis S5-GC de 25 kW convertit la production d’une toiture photovoltaïque professionnelle en courant triphasé 230/400 V. Il vise les exploitations agricoles, ateliers, commerces et bâtiments tertiaires qui consomment une grande partie de leur électricité en journée.

En bref : le S5-GC25K accepte jusqu’à 37,5 kWc de panneaux sur trois trackers MPPT de 32 A et six chaînes, avec une tension d’entrée maximale de 1 100 V. Rendement maximal de 98,5 %, boîtier IP66 de 38,2 kg, surveillance des chaînes et scan des courbes I/V intégrés.

Un onduleur Solis S5-GC pour les toitures multi-orientations

Le modèle 25 kW dispose de trois trackers MPPT et six entrées. Chaque tracker accepte 32 A, soit deux chaînes de panneaux : trois pans de toiture d’orientations ou d’inclinaisons différentes peuvent être raccordés au même appareil sans perte liée au mélange. La plage MPPT de 200 à 1 000 V, pour une tension d’entrée maximale de 1 100 V, autorise des chaînes longues. Solis recommande jusqu’à 37,5 kWc de panneaux sur ce modèle, ce qui laisse de la marge pour exploiter une toiture moins bien orientée.

Raccorder 37,5 kWc de panneaux sur les 25 kW de l’onduleur Solis S5-GC est un choix de dimensionnement : une toiture est-ouest ou un bâtiment agricole aux pans multiples atteint rarement sa puissance crête, et des panneaux supplémentaires allongent la plage de production à pleine puissance. Le démarrage à 180 V permet à l’appareil d’injecter tôt le matin, et la tension nominale de 600 V se situe au cœur de la plage de suivi.

Surveillance et protections intégrées

Sur une installation professionnelle, repérer vite une chaîne défaillante limite les pertes de production. L’appareil surveille chaque chaîne et peut réaliser un scan des courbes I/V pour détecter un panneau abîmé, encrassé ou ombragé. Les parafoudres de type II sont intégrés côté DC et côté AC, avec l’interrupteur DC. Deux fonctions sont proposées en option : la détection d’arc AFCI 2.0 et la récupération PID de nuit, qui limite la dégradation de certains panneaux. L’onduleur suit la consommation 24 heures sur 24.

Le balayage multi-crêtes complète ces fonctions : quand une ombre portée crée plusieurs maxima sur la courbe de puissance d’une chaîne, l’onduleur Solis S5-GC recherche le point de fonctionnement le plus productif au lieu de rester bloqué sur un maximum local. S’y ajoutent la surveillance du réseau, la protection anti-îlotage, la protection thermique et la protection contre l’inversion de polarité côté DC. La fiche cite les normes de sécurité IEC/EN 62109-1 et -2.

Pour quels projets ?

Avec 25 kW nominal et 27,5 kVA de puissance apparente maximale, cet appareil correspond aux toitures d’environ 25 à 37,5 kWc. Au-delà, la même gamme existe jusqu’à 40 kW, et plusieurs appareils peuvent être associés. Le choix dépend aussi du profil de consommation : un kWh autoconsommé évite un achat à 0,2001 € au tarif bleu, alors que le surplus injecté n’est racheté que 0,011 €. Notre bureau d’études étudie avec vous la répartition des chaînes, les sections de câble et les exigences de raccordement.

Au-dessus de l’onduleur Solis S5-GC de 25 kW, les modèles de 30, 33, 36 et 40 kW suivent la même architecture ; Solis annonce une conception à 3 ou 4 MPPT selon la puissance et un rendement maximal qui monte à 98,7 % en haut de gamme. Le facteur de puissance se règle de 0,8 capacitif à 0,8 inductif, ce qui permet de répondre aux consignes de puissance réactive demandées par le gestionnaire de réseau, avec un taux de distorsion THDi inférieur à 3 %.

Installation et contraintes de site

Le S5-GC mesure 647 × 629 × 252 mm et pèse 38,2 kg : prévoyez un support mural solide et deux personnes pour la pose. Classé IP66, il fonctionne dehors de -25 °C à +60 °C et jusqu’à 4 000 m d’altitude. Il est ventilé et reste sous 60 dB(A) : installez-le à l’écart des bureaux. Côté réseau, le raccordement se fait sur bornier ; la supervision passe par RS485, ou par Wi-Fi ou GPRS avec un module en option.

Caractéristiques techniques de l’onduleur Solis S5-GC

La fiche technique Solis S5-GC(25-40)K, qui couvre toute la série, est téléchargeable dans l’onglet « Fiche technique ». Page officielle : Solis. Selon votre projet, parcourez nos onduleurs réseau et onduleurs triphasés, l’ensemble des produits Solis ou notre page de calcul de production.

Questions fréquentes

Le S5-GC convient-il à une maison ?

Ce n’est pas sa cible : ce modèle de 25 kW est pensé pour une toiture professionnelle ou agricole. Une maison raccordée en triphasé trouvera plutôt son onduleur dans la série Solis S5-GR3P.

Peut-on raccorder une batterie au S5-GC ?

Non, c’est un onduleur réseau sans entrée batterie.

Combien de chaînes de panneaux accepte le S5-GC ?

Six chaînes, réparties sur trois trackers MPPT de 32 A.

Quelles normes réseau indique la fiche ?

EN 50549-1 et VDE 0126 / UTE C 15 / VFR:2019, entre autres.

Comment le S5-GC repère-t-il une chaîne défaillante ?

Il surveille le courant de chaque chaîne et peut lancer un scan des courbes I/V, qui révèle un panneau ombragé, encrassé ou endommagé sans intervention sur le toit.
