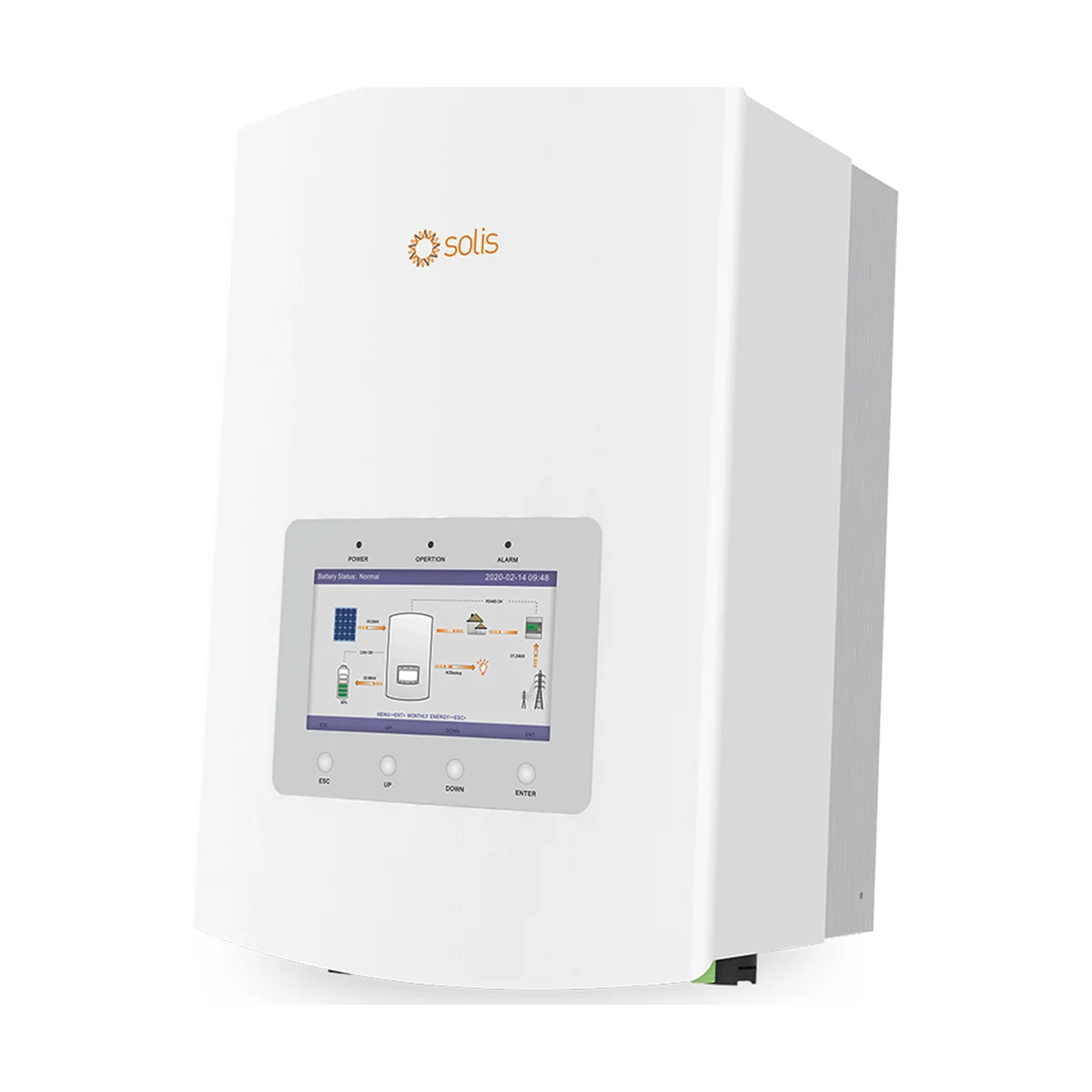

Onduleur hybride Solis S5-EH1P monophasé 3 à 5 kW

L’onduleur hybride Solis S5-EH1P associe l’onduleur des panneaux, le chargeur d’une batterie basse tension et une sortie de secours. Léger et silencieux, il équipe les maisons raccordées en monophasé qui veulent stocker leur production, en 3, 3,6, 4,6 ou 5 kW.

En bref : l’onduleur hybride Solis S5-EH1P fonctionne avec une batterie 48 V (42 à 58 V) lithium-ion ou plomb-acide, reçoit jusqu’à 10 kW de panneaux sur deux MPPT de 15 A et maintient le courant sur sa sortie de secours en moins de 20 ms. Sans ventilateur, IP65, il pèse 17,9 ou 18,1 kg.

Lithium ou plomb : la batterie de l’onduleur hybride Solis S5-EH1P

La série S5-EH1P accepte une batterie de 42 à 58 V, en lithium-ion comme en plomb-acide, pour une capacité de 50 à 2 000 Ah selon la fiche Solis. Les 3 et 3,6 kW chargent et déchargent jusqu’à 3 kW (62,5 A) ; les 4,6 et 5 kW montent à 5 kW (100 A). Cette souplesse permet de réutiliser un parc de batteries existant ou de choisir une batterie 48 V courante.

Le dialogue avec la batterie passe par le bus CAN : c’est lui qui transmet l’état de charge et les limites de courant du gestionnaire de batterie. Côté batterie, l’onduleur hybride Solis S5-EH1P utilise une isolation haute fréquence, ce qui sépare galvaniquement le circuit basse tension du reste de l’installation. Solis met aussi en avant une fonction EMS intelligente destinée à préserver la fiabilité de la batterie au fil des cycles.

Secours et autoconsommation avec l’onduleur hybride Solis S5-EH1P

Lors d’une coupure, la sortie de secours prend le relais en moins de 20 ms. Elle fournit 3 kW en continu sur les petits modèles et 5 kW sur les 4,6 et 5 kW, avec une crête de 4,5 ou 7 kVA pendant 10 secondes. Plusieurs modes de fonctionnement maximisent l’autoconsommation, et la gestion par plages horaires déplace la consommation vers les heures les plus avantageuses.

Pour bien utiliser le secours de l’onduleur hybride Solis S5-EH1P, on relie à la sortie dédiée les circuits qui comptent : réfrigérateur, congélateur, box internet, éclairage, chaudière. La crête de 7 kVA pendant 10 secondes sur les 4,6 et 5 kW absorbe le démarrage d’un compresseur ou d’une pompe. Le reste de la maison, relié au tableau principal, s’éteint pendant la coupure comme dans une installation classique. La qualité de tension reste propre, avec un taux de distorsion THDv inférieur à 2 % sur charge linéaire.

Deux MPPT, sans ventilateur

Deux trackers MPPT de 15 A reçoivent une chaîne chacun, sur une plage de 90 à 520 V. Solis recommande jusqu’à 6 kW de panneaux sur le 3 kW et 10 kW sur le 5 kW. L’onduleur hybride Solis S5-EH1P fonctionne sans ventilateur, ce qui le rend silencieux et limite l’entretien. Il pèse 17,9 ou 18,1 kg et se fixe au mur, en intérieur ou à l’abri en extérieur (IP65).

Dimensionner le champ du S5-EH1P

La fiche distingue deux valeurs. Le champ recommandé (6 ; 7,2 ; 9,2 ou 10 kW) est la puissance crête de panneaux que l’on peut raccorder. La puissance PV utilisable, elle, plafonne à 4,8 kW sur le 3 kW, 5,7 kW sur le 3,6 kW et 8 kW sur les 4,6 et 5 kW : l’excédent sert à charger la batterie pendant que la maison consomme. Avec deux pans de toiture, chaque orientation va sur son propre tracker, ce qui évite qu’une ombre sur l’un pénalise l’autre.

Une génération remplacée

Solis commercialise désormais la série S6-EH1P-L-PLUS, qui ajoute notamment une bascule en moins de 10 ms. L’onduleur hybride Solis S5-EH1P reste un appareil simple et éprouvé, avec un écran couleur de 7 pouces, des parafoudres DC et AC de type II et une détection d’arc électrique à activer. Nous vérifions avec vous la compatibilité de votre batterie avant la commande.

Le suivi de l’onduleur hybride Solis S5-EH1P se fait à distance : en ajoutant le module WiFi ou GPRS proposé en option, la production, la charge de la batterie et la consommation remontent en continu, et les mises à jour comme les réglages peuvent être faits sans déplacement. Le raccordement est conçu pour une pose rapide, avec connecteurs MC4 côté panneaux et prise à connexion rapide côté réseau.

Caractéristiques techniques de l’onduleur hybride Solis S5-EH1P

Les quatre versions du S5-EH1P

Commun à toute la gamme

La fiche technique Solis de la série S5-EH1P(3-6)K-L est disponible dans l’onglet « Fiche technique » de ce produit. Page officielle : Solis. Pour une maison en monophasé avec stockage, comparez aussi nos onduleurs hybrides, onduleurs monophasés, batteries solaires, autres produits Solis.

Questions fréquentes

Quelle batterie brancher sur le S5-EH1P ?

Une batterie 48 V (42 à 58 V), lithium-ion ou plomb-acide, de 50 à 2 000 Ah.

Le courant est-il maintenu pendant une coupure ?

Oui, sur la sortie de secours : 3 ou 5 kW selon le modèle, avec une bascule en moins de 20 ms.

Cet onduleur fait-il du bruit ?

Non, il n’a pas de ventilateur : il se refroidit par convection naturelle.

Quel modèle remplace le S5-EH1P ?

Solis propose aujourd’hui la série S6-EH1P-L-PLUS, de 3 à 8 kW.

Combien de panneaux raccorder sur le S5-EH1P de 5 kW ?

Solis recommande jusqu’à 10 kW de panneaux sur le modèle 5 kW, répartis sur deux trackers de 15 A ; l’onduleur en exploite au plus 8 kW à la fois.
