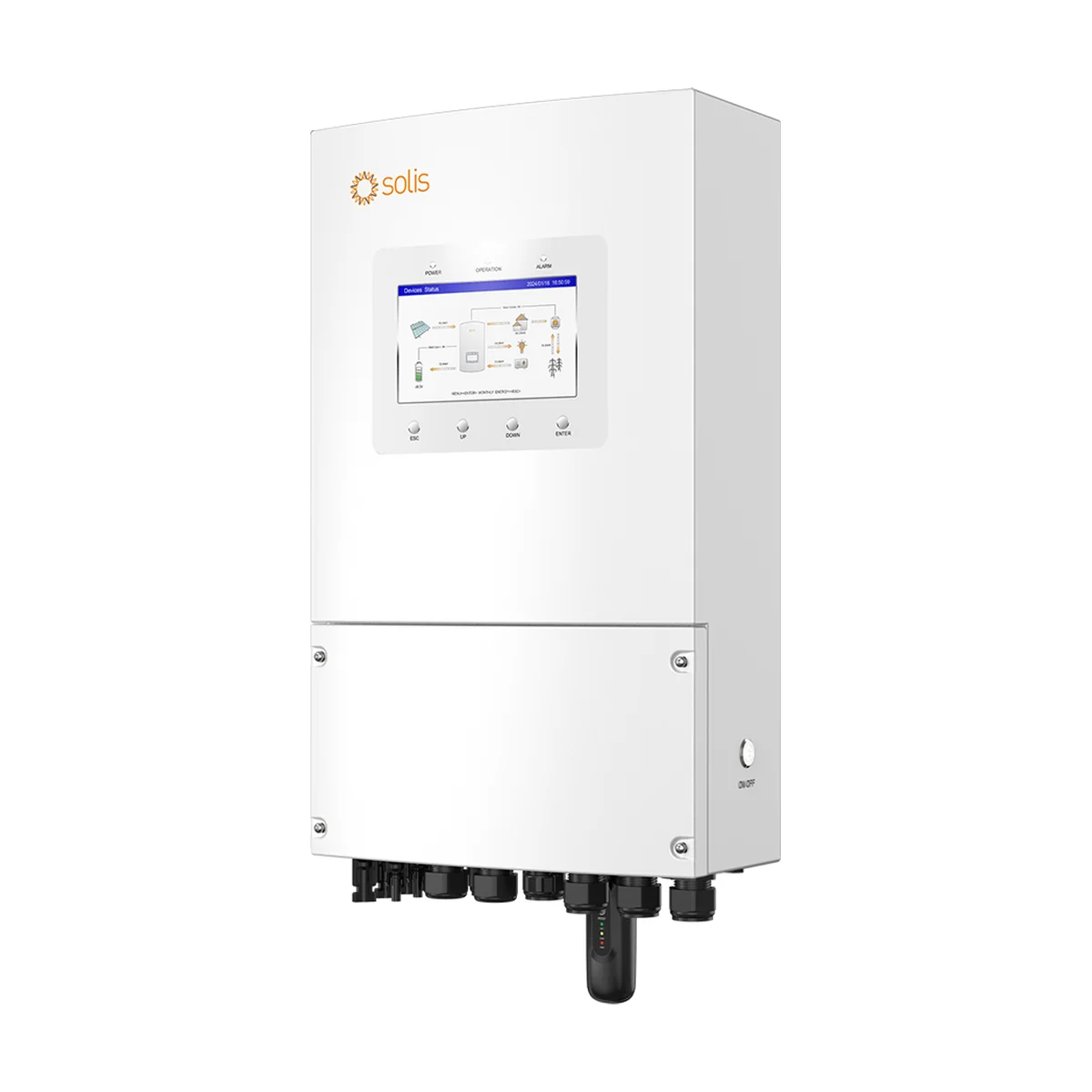

L’onduleur hybride Solis S6-EH1P-L-PLUS réunit dans un seul boîtier l’onduleur de vos panneaux, le chargeur d’une batterie basse tension et un inverseur de secours. Il s’adresse aux maisons raccordées en monophasé qui veulent stocker leur production du jour et garder le courant pendant une coupure.
Une batterie 48 V, lithium ou plomb
La série S6-EH1P-L-PLUS travaille avec une batterie basse tension de 40 à 60 V. Solis accepte le lithium-ion comme le plomb-acide, ce qui laisse un large choix de modèles, y compris des batteries déjà en place. La communication avec le système de gestion de la batterie passe par CAN ou RS485. Le courant de charge et de décharge va de 70 A sur le 3 kW à 190 A sur le 8 kW : c’est lui qui fixe la vitesse à laquelle la batterie se remplit le midi et se vide le soir. Chaque kWh stocké puis consommé évite un achat au réseau à 0,2001 €, alors qu’il ne rapporterait que 0,011 € s’il était injecté.
Secours et générateur : ce que fait l'onduleur hybride Solis S6-EH1P-L-PLUS en cas de coupure
Quand le réseau disparaît, la bascule vers la sortie de secours prend moins de 10 ms : la coupure passe inaperçue pour la plupart des appareils branchés sur cette sortie. La sortie de secours délivre la puissance nominale en continu et le double pendant 10 secondes, de quoi lancer une pompe, un réfrigérateur ou une climatisation. Une entrée dédiée accepte un groupe électrogène, et un niveau de réserve de batterie se règle pour garder toujours de quoi passer une coupure. Jusqu’à six onduleurs peuvent fonctionner en parallèle.
Quelle puissance choisir ?
Solis admet un champ photovoltaïque jusqu’à 160 % de la puissance de l’onduleur : 6 kWc sur le 3 kW, 10 kWc sur le 5 kW, 16 kWc sur le 8 kW. Les modèles de 3 à 6 kW ont deux trackers MPPT à une chaîne chacun ; le 8 kW passe à deux trackers de deux chaînes et à 32 A par tracker. Pour une maison de 6 kWc avec une consommation du soir importante, le 5 kW est souvent un bon point de départ. Nous vérifions avec vous la puissance de l’abonnement et le câblage des chaînes avant la commande.
Installation, écran et suivi
Le boîtier de 335 × 560 × 253 mm pèse 23 kg (23,5 kg pour le 8 kW) et se fixe au mur, dedans ou dehors grâce à l’indice IP66, de -25 °C à +60 °C. Jusqu’au 6 kW, il se refroidit sans ventilateur. Un écran LCD de 7 pouces affiche les flux d’énergie ; le WiFi, le LAN et le Bluetooth sont intégrés, avec l’application Solis pour la mise en service et le suivi à distance. La détection d’arc électrique (AFCI) est proposée en option.
Caractéristiques techniques de l’onduleur hybride Solis S6-EH1P-L-PLUS
Par modèle
| Puissance nominale AC | Référence | Champ PV max. recommandé | Courant batterie max. | MPPT / chaînes | Poids |
|---|---|---|---|---|---|
| 3 kW | S6-EH1P3K-L-PLUS | 6 kWc | 70 A | 2 / 2 | 23 kg |
| 3.6 kW | S6-EH1P3.6K-L-PLUS | 7,2 kWc | 80 A | 2 / 2 | 23 kg |
| 4.6 kW | S6-EH1P4.6K-L-PLUS | 9,2 kWc | 105 A | 2 / 2 | 23 kg |
| 5 kW | S6-EH1P5K-L-PLUS | 10 kWc | 112 A | 2 / 2 | 23 kg |
| 6 kW | S6-EH1P6K-L-PLUS | 12 kWc | 135 A | 2 / 2 | 23 kg |
| 8 kW | S6-EH1P8K-L-PLUS | 16 kWc | 190 A | 2 / 4 | 23,5 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Monophasé L/N/PE, 220/230 V, 50/60 Hz |
| Tension d'entrée max. | 500 V |
| Plage MPPT | 90 à 435 V |
| Tension de démarrage | 90 V |
| Courant max. par entrée | 16 A |
| Batterie | Lithium-ion ou plomb-acide, 40 à 60 V, communication CAN / RS485 |
| Secours | Puissance nominale en continu, 2 fois la puissance nominale pendant 10 s, bascule < 10 ms |
| Entrée générateur | Oui, jusqu'à la puissance nominale |
| Mise en parallèle | Jusqu'à 6 onduleurs |
| Rendement max. / européen | 96,2 % / 96,1 % |
| Indice de protection | IP66 |
| Dimensions (L × H × P) | 335 × 560 × 253 mm |
| Refroidissement | Naturel (< 40 dB(A)) ; ventilation sur le 8 kW (< 65 dB(A)) |
| Température de fonctionnement | -25 °C à +60 °C |
| Affichage et communication | Écran LCD 7 pouces, WiFi + LAN + Bluetooth, application ; 4G en option |
| AFCI (arc électrique) | En option |
| Normes réseau (extrait) | EN 50549-1, CEI 0-21, IEC 62116 |
Questions fréquentes
Quelle batterie brancher sur le Solis S6-EH1P-L-PLUS ?
Une batterie basse tension de 40 à 60 V, lithium-ion ou plomb-acide. Nous vérifions la compatibilité de communication (CAN ou RS485) avant la commande.
Le courant est-il maintenu pendant une coupure ?
Oui, sur la sortie de secours : la bascule prend moins de 10 ms et l'onduleur supporte deux fois sa puissance pendant 10 secondes.
Peut-on brancher un groupe électrogène ?
Oui, l'onduleur dispose d'une entrée générateur dédiée, jusqu'à sa puissance nominale.
Ce modèle convient-il à une maison en triphasé ?
Non, il est monophasé. En triphasé, Solis propose les séries S6-EH3P.
