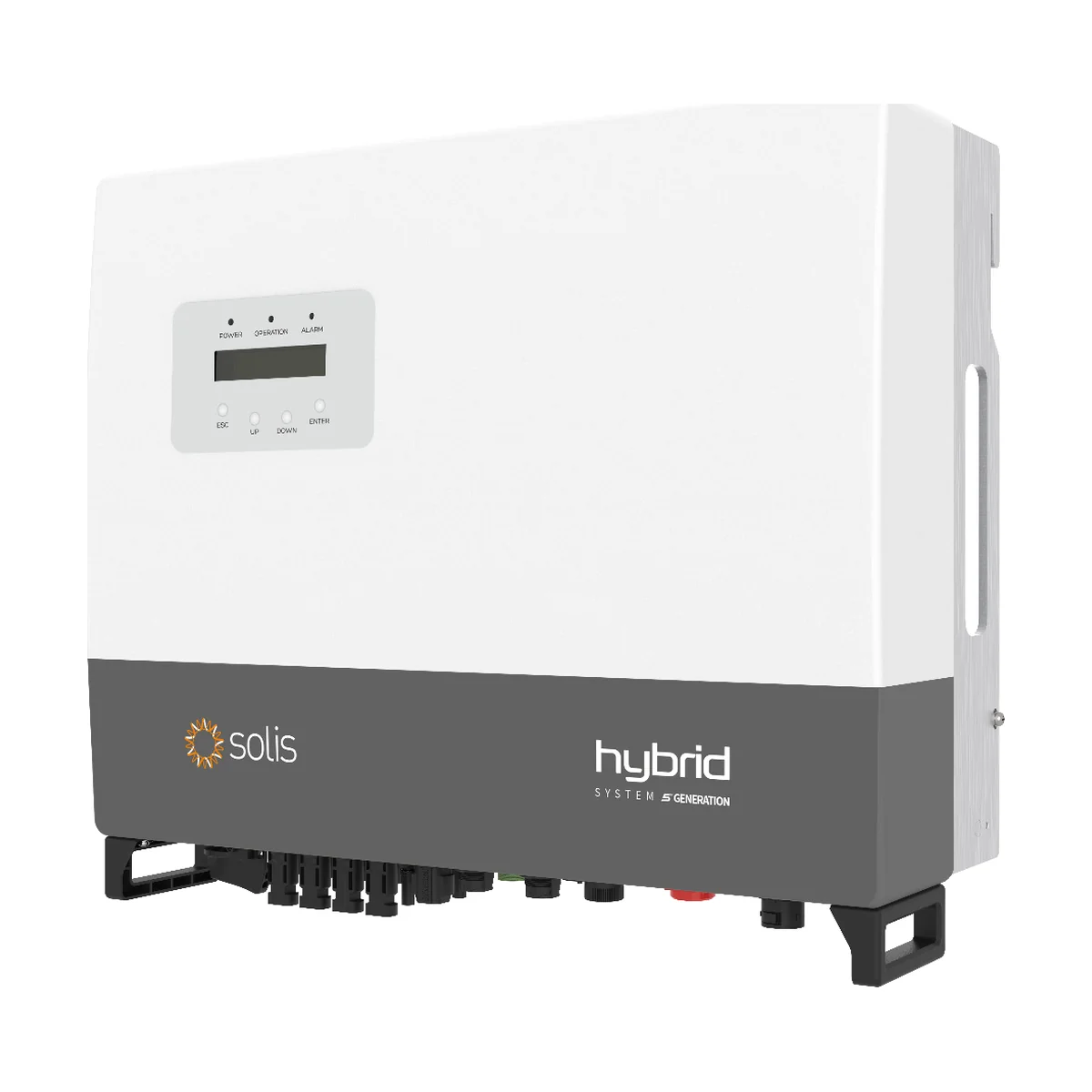

L’onduleur hybride Solis RHI-3P de la série HVES-5G gère des panneaux, une batterie haute tension et une sortie de secours triphasée. C’est la génération qui a précédé les S6-EH3P actuels, reconnaissable à son bandeau gris marqué « hybrid ».
En bref : cinq puissances de 4 à 10 kW en triphasé, une batterie lithium haute tension de 160 à 600 V chargée sous 25 A, un secours triphasé qui bascule en moins de 40 ms avec une crête jusqu’à 16 kVA. Rendement maximal de 98,4 %, refroidissement sans ventilateur, boîtier IP65 de 25,1 kg.
Rendement élevé et fonctionnement silencieux
Avec un rendement maximal de 98,4 % et un rendement européen de 97,7 %, l’onduleur hybride Solis RHI-3P affiche un rendement élevé pour un hybride de cette puissance. Il se refroidit par convection naturelle, sans ventilateur, et consomme moins de 15 W en veille. Le boîtier IP65 de 535 × 455 × 185 mm pèse 25,1 kg et se pose à l’intérieur comme à l’extérieur.
Côté panneaux, l’onduleur hybride Solis RHI-3P accepte 1 000 V au maximum, travaille entre 200 et 850 V avec une tension nominale de 600 V et démarre dès 160 V. Solis recommande 160 % de panneaux par rapport à la puissance de sortie : 6,4 kW sur le 4 kW, 9,6 kW sur le 6 kW et 16 kW sur le 10 kW. L’efficacité du suivi MPPT est annoncée à 99,9 %.
Batterie et secours avec l’onduleur hybride Solis RHI-3P
La batterie lithium-ion haute tension se raccorde entre 160 et 600 V, avec un courant de 25 A. La puissance de charge et de décharge égale celle de l’onduleur, de 4 à 10 kW, et le rendement batterie atteint 97,5 %. En cas de coupure, l’appareil bascule en secours triphasé en moins de 40 ms et accepte une crête de 10 kVA (12 kVA sur le 6 kW, 16 kVA sur les 8 et 10 kW) pendant 60 secondes. Le déséquilibre entre phases est accepté sur la sortie de secours.
Sur l’onduleur hybride Solis RHI-3P, cette tolérance au déséquilibre compte dans une maison : le réfrigérateur, la chaudière ou une pompe ne sont presque jamais répartis à parts égales sur les trois phases. La tension délivrée en secours garde une distorsion inférieure à 2 % sur charge linéaire. La batterie dialogue avec l’onduleur en CAN, et la fiche liste une protection contre l’inversion de sa polarité.
Modes de fonctionnement du RHI-3P
Solis propose trois modes : autoconsommation, gestion par plages horaires et secours hors réseau. Le mode horaire permet de charger la batterie aux heures creuses et de la décharger aux heures pleines. Les modèles de 4 à 6 kW ont deux MPPT de 13 A ; le 8 kW passe à 26 A sur le premier tracker pour trois chaînes, et le 10 kW à 26 A sur chacun de ses deux trackers pour quatre chaînes.
Le RHI-3P, une génération précédente
Solis présente aujourd’hui les S6-EH3P comme ses hybrides triphasés haute tension ; ils ajoutent davantage de MPPT et une bascule plus rapide. L’onduleur hybride Solis RHI-3P reste un appareil éprouvé pour qui cherche un hybride triphasé efficace et silencieux. La détection d’arc électrique (AFCI) nécessite une activation ; la version 4 kW proposée ici intègre l’interrupteur DC. Les panneaux se branchent en MC4 et le réseau par une prise à connexion rapide.
Caractéristiques techniques de l’onduleur hybride Solis RHI-3P
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. recommandée | Charge / décharge batterie | MPPT / chaînes | Crête en secours |
|---|---|---|---|---|---|
| 4 kW | RHI-3P4K-HVES-5G (avec interrupteur DC) | 6,4 kW | 4 kW | 2 / 2 | 10 kVA, 60 s |
| 5 kW | RHI-3P5K-HVES-5G | 8 kW | 5 kW | 2 / 2 | 10 kVA, 60 s |
| 6 kW | RHI-3P6K-HVES-5G | 9,6 kW | 6 kW | 2 / 2 | 12 kVA, 60 s |
| 8 kW | RHI-3P8K-HVES-5G | 12,8 kW | 8 kW | 2 / 3 | 16 kVA, 60 s |
| 10 kW | RHI-3P10K-HVES-5G | 16 kW | 10 kW | 2 / 4 | 16 kVA, 60 s |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3/N/PE, 230/400 V, 50/60 Hz |
| Tension d’entrée max. | 1 000 V |
| Plage MPPT | 200 à 850 V |
| Tension de démarrage | 160 V |
| Courant d’entrée max. | 13 A par MPPT de 4 à 6 kW ; 26 A + 13 A sur le 8 kW ; 26 A + 26 A sur le 10 kW |
| Batterie | Lithium-ion haute tension, 160 à 600 V, 25 A, CAN |
| Secours | Triphasé, bascule < 40 ms |
| Rendement max. / européen | 98,4 % / 97,7 % |
| Rendement charge / décharge batterie | 97,5 % |
| Indice de protection | IP65 |
| Dimensions (L × H × P) | 535 × 455 × 185 mm |
| Poids | 25,1 kg |
| Refroidissement | Convection naturelle |
| Consommation en veille | < 15 W |
| Température de fonctionnement | -25 °C à +60 °C |
| Altitude max. | 4 000 m |
| Affichage et communication | Écran LCD, RS485 ; WiFi ou GPRS en option |
| Protections | AFCI (activation requise), anti-îlotage, interrupteur DC en option |
| Normes réseau (extrait) | EN 50549-1, UTE C 15-712/VFR 2019, VDE-AR-N 4105, CEI 0-21 |
La fiche technique Solis RHI-3P(3-10)K-HVES-5G se télécharge dans l’onglet « Fiche technique ». Page officielle : Solis. Pour un projet avec stockage, parcourez aussi nos onduleurs hybrides, les onduleurs triphasés, nos batteries solaires et tous les produits Solis.
Questions fréquentes
Quelle batterie associer au RHI-3P ?
Une batterie lithium-ion haute tension de 160 à 600 V communiquant en CAN, validée par Solis.
L’onduleur hybride Solis RHI-3P est-il encore fabriqué ?
Solis présente désormais la série S6-EH3P ; le RHI-3P n’apparaît plus dans son centre de téléchargement actuel.
Combien de temps dure la bascule en secours ?
Moins de 40 ms d’après la fiche technique.
Peut-il être installé dehors ?
Oui : indice IP65, fonctionnement de -25 °C à +60 °C et refroidissement naturel sans ventilateur.
Quelle puissance peut-on garder en secours ?
La puissance nominale du modèle, de 4 à 10 kW en continu, avec une pointe de 10 à 16 kVA selon la version pendant 60 secondes pour les démarrages d’appareils.
