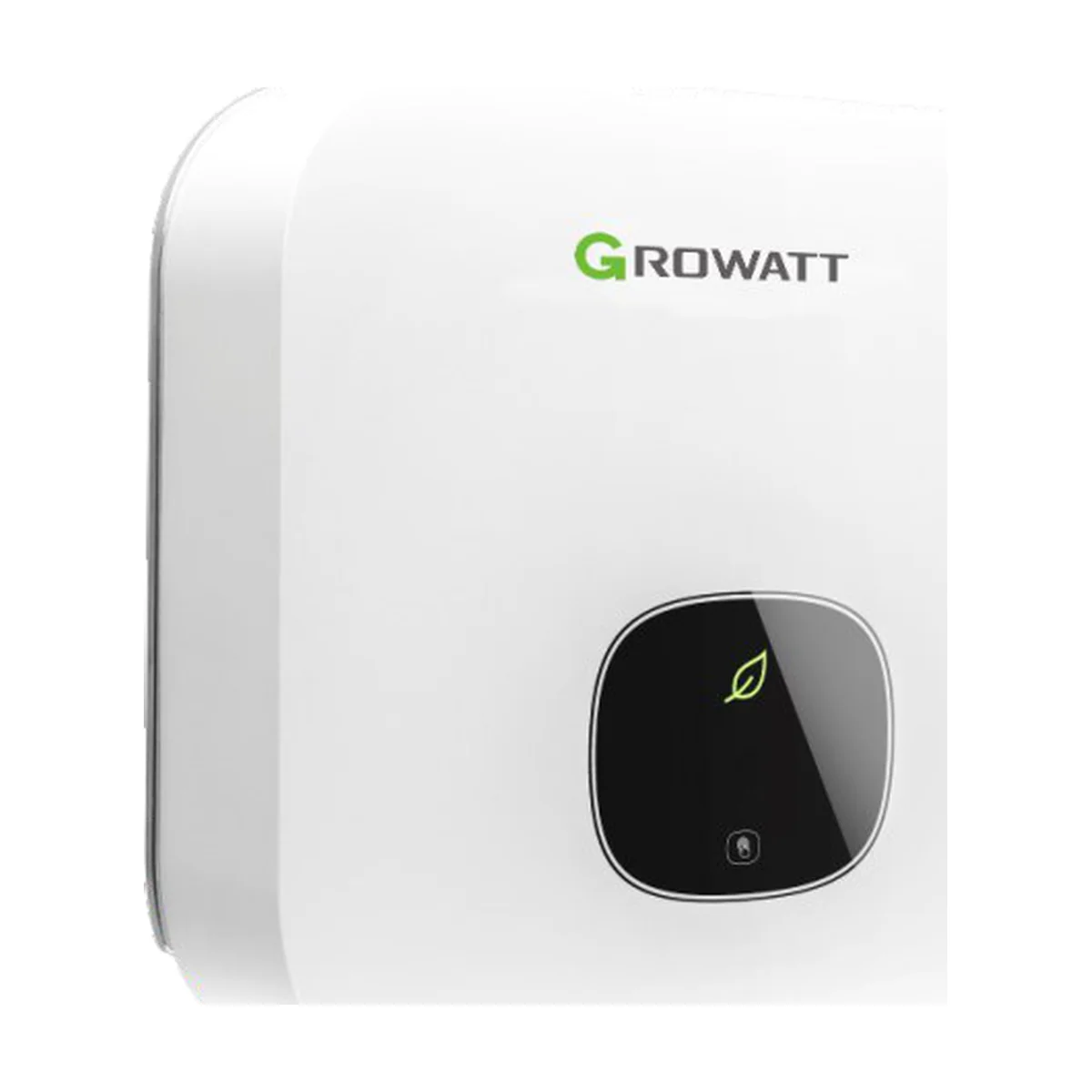

L’onduleur Growatt MIN TL-X est le modèle de référence de Growatt pour une maison raccordée en monophasé. Il convertit la production de vos panneaux en courant 230 V, consommé en priorité chez vous, et ses deux entrées indépendantes s’adaptent à une toiture à deux pans.
Deux trackers MPP pour les toitures à deux pans
Chaque modèle de la série MIN dispose de deux trackers MPP avec une chaîne chacun. Vous pouvez raccorder, par exemple, huit panneaux côté est et huit côté ouest : chaque chaîne travaille à son propre point de puissance maximale, sans que la moins exposée ne freine l’autre. La plage MPP va de 80 à 550 V et l’onduleur démarre dès 100 V, ce qui lance la production tôt le matin. Le rendement maximal atteint 98,2 % sur le 3,6 kW et 98,4 % sur les 5 et 6 kW.
Quelle puissance pour votre maison ?
Growatt indique pour chaque modèle une puissance PV maximale conseillée : 5 040 W pour le 3,6 kW, 7 000 W pour le 5 kW et 8 100 W pour le 6 kW. Une toiture de 4 à 5 kWc s’oriente vers le MIN 3600TL-XE, une toiture de 6 à 7 kWc vers le MIN 5000TL-X, et au-delà vers le MIN 6000TL-X. En monophasé, la puissance injectée reste aussi soumise aux règles du gestionnaire de réseau : nous en tenons compte dans le dimensionnement.
Limiter l'injection et consommer sur place
Avec un kWh acheté 0,2001 € au tarif bleu contre 0,011 € revendu, l’intérêt d’une installation se mesure à la part de production consommée dans la maison. Le MIN TL-X gère la limitation d’injection avec un compteur : l’onduleur réduit sa puissance quand la maison consomme moins que ce que produisent les panneaux, par exemple si votre contrat prévoit une injection nulle. L’application Growatt montre ensuite production et consommation pour décaler vos usages au bon moment.
Installation et fiabilité
Le boîtier de 375 × 350 × 160 mm pèse 10,8 kg. Refroidi sans ventilateur, il reste sous 35 dB(A) et peut donc être posé dans un garage ou un cellier. Il est classé IP65 et fonctionne de -25 °C à +60 °C. Un parafoudre de type II protège l’entrée DC, un parafoudre de type III la sortie AC ; la détection d’arc est disponible en option. L’onduleur conserve ses données de production jusqu’à 25 ans, d’après Growatt.
Caractéristiques techniques de l’onduleur Growatt MIN TL-X
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. conseillée | Courant de sortie max. | Rendement max. | Rendement européen |
|---|---|---|---|---|---|
| 3 600 W | MIN 3600TL-XE | 5 040 W | 16 A | 98,2 % | 97,2 % |
| 5 000 W | MIN 5000TL-X | 7 000 W | 22,7 A | 98,4 % | 97,5 % |
| 6 000 W | MIN 6000TL-X | 8 100 W | 27,2 A | 98,4 % | 97,5 % |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Monophasé 230 V (180 à 280 V), 50 Hz |
| Tension DC max. | 550 V |
| Tension de démarrage / nominale | 100 V / 360 V |
| Plage MPP | 80 à 550 V |
| Trackers MPP | 2, avec 1 chaîne chacun |
| Courant d'entrée max. | 13,5 A par tracker (court-circuit 16,9 A) |
| Rendement MPPT | 99,9 % |
| Protections | Sectionneur DC, parafoudre type II côté DC et type III côté AC, surveillance d'isolement et du réseau, anti-îlotage, courant résiduel |
| Détection d'arc (AFCI) | En option |
| Limitation d'injection | Oui, avec compteur |
| Indice de protection | IP65 |
| Refroidissement | Convection naturelle, ≤ 35 dB(A) |
| Dimensions (L × H × P) | 375 × 350 × 160 mm |
| Poids | 10,8 kg |
| Température de fonctionnement | -25 °C à +60 °C |
| Affichage | OLED + LED à bouton tactile |
| Interfaces | RS485 et USB ; WiFi, GPRS, RF ou LAN en option |
| Garantie | 5 ans, 10 ans en option |
| Normes (extrait) | CE, IEC 62109, VDE 0126-1-1, VDE-AR-N 4105, IEC 62116, IEC 61727 |
Questions fréquentes
Quelle différence entre MIN TL-X et MIN TL-XE ?
Le XE est une variante de la même série MIN 2500-6000 ; ses caractéristiques électriques de référence sont celles de la fiche TL-X.
Peut-on ajouter une batterie plus tard ?
Pas sur le MIN TL-X, qui est un onduleur réseau. La version MIN TL-XH, hybride, accepte une batterie Growatt.
Le Growatt MIN TL-X est-il bruyant ?
Non : il est refroidi par convection naturelle et Growatt annonce 35 dB(A) au plus.
Faut-il un compteur pour limiter l'injection ?
Oui, la limitation d'injection s'appuie sur un compteur d'énergie compatible Growatt, vendu séparément.
