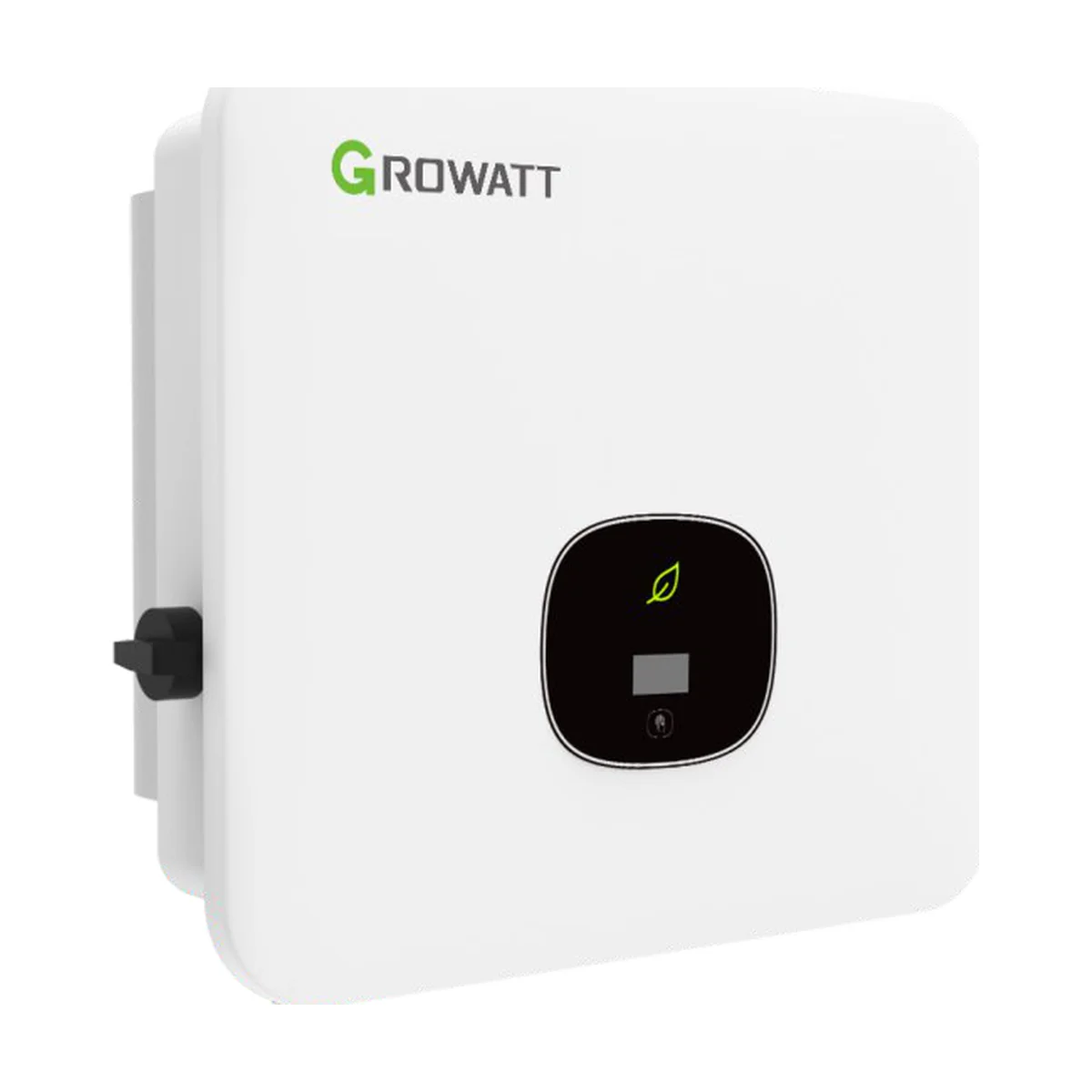

L’onduleur Growatt MOD TL3-X convertit la production de vos panneaux en courant triphasé 230/400 V. Il s’adresse aux maisons raccordées en triphasé, aux longères, aux fermes et aux petits locaux professionnels qui veulent consommer leur électricité solaire en journée, sans batterie.
Un onduleur triphasé pour toutes les tailles de toiture
L’onduleur Growatt MOD TL3-X couvre ici de 4 à 15 kW dans un même format de 425 × 387 mm. Tous les modèles acceptent jusqu’à 1 100 V et travaillent entre 140 et 1 000 V : on peut donc brancher de longues chaînes de panneaux, avec moins de câbles à tirer. Les deux trackers MPP séparent deux orientations de toiture. À partir du 12 kW, le second tracker accepte deux chaînes et 26 A, ce qui laisse de la souplesse pour les grands pans de toit. Le rendement européen va de 97,5 % (4 et 6 kW) à 98,2 % (12 et 15 kW).
Choisir la bonne puissance
Growatt autorise une puissance de panneaux supérieure de 50 % à la puissance de l’onduleur : 6 000 W pour le MOD 4000TL3-X, 12 000 W pour le 8 kW et 22 500 W pour le 15 kW. Une maison de 9 kWc s’équipe en général d’un MOD 6000TL3-X ou 7000TL3-X, selon l’orientation ; une grange de 20 kWc, d’un MOD 15KTL3-X. En triphasé, la production se répartit sur les trois phases, ce qui limite les déséquilibres sur le réseau. Notre bureau d’études valide le modèle et le câblage avec vous.
Protection et durabilité en extérieur
Le boîtier est classé IP66 et fonctionne de -25 °C à +60 °C, sans ventilateur. Des parafoudres de type II protègent l’entrée DC et la sortie AC, un niveau de protection qu’on trouve souvent en option ailleurs. La surveillance des chaînes signale une chaîne qui produit moins que les autres (panneau encrassé, connecteur défaillant). La détection d’arc électrique (AFCI) est proposée en option. Les modèles de 4 et 6 kW pèsent 12,5 kg, ceux de 7 à 11 kW 14 kg et ceux de 12 et 15 kW 16 kg.
Suivi et communication
L’afficheur OLED à bouton tactile donne l’état et la production. Avec un module Growatt WiFi, LAN ou GPRS (en option), l’onduleur remonte ses données vers l’application et le portail Growatt : production par jour, par mois, alertes éventuelles. Le port RS485 permet aussi de raccorder un compteur ou un système de pilotage.
Caractéristiques techniques de l’onduleur Growatt MOD TL3-X
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. conseillée | Rendement max. | Rendement européen | Dimensions (L × H × P) | Poids |
|---|---|---|---|---|---|---|
| 4 000 W | MOD 4000TL3-X | 6 000 W | 98,3 % | 97,5 % | 425 × 387 × 147 mm | 12,5 kg |
| 6 000 W | MOD 6000TL3-X | 9 000 W | 98,3 % | 97,5 % | 425 × 387 × 147 mm | 12,5 kg |
| 7 000 W | MOD 7000TL3-X | 10 500 W | 98,6 % | 98,1 % | 425 × 387 × 178 mm | 14 kg |
| 8 000 W | MOD 8000TL3-X | 12 000 W | 98,6 % | 98,1 % | 425 × 387 × 178 mm | 14 kg |
| 10 000 W | MOD 10KTL3-X | 15 000 W | 98,6 % | 98,1 % | 425 × 387 × 178 mm | 14 kg |
| 11 000 W | MOD 11KTL3-X | 16 500 W | 98,6 % | 98,1 % | 425 × 387 × 178 mm | 14 kg |
| 12 000 W | MOD 12KTL3-X | 18 000 W | 98,6 % | 98,2 % | 425 × 387 × 178 mm | 16 kg |
| 15 000 W | MOD 15KTL3-X | 22 500 W | 98,6 % | 98,2 % | 425 × 387 × 178 mm | 16 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3W+N+PE, 230/400 V, 50 Hz |
| Tension DC max. | 1 100 V |
| Tension de démarrage / nominale | 160 V / 580 V |
| Plage MPP | 140 à 1 000 V |
| Trackers MPP | 2 ; 1 chaîne par tracker jusqu'à 11 kW, 1 + 2 chaînes de 12 à 15 kW |
| Courant d'entrée max. | 13 A par tracker (13/26 A de 12 à 15 kW) |
| Rendement MPPT | 99,9 % |
| Protections | Sectionneur DC, parafoudres type II DC et AC, surveillance des chaînes, d'isolement, du réseau et du courant résiduel, anti-îlotage |
| Détection d'arc (AFCI) | En option |
| Indice de protection | IP66 |
| Refroidissement | Convection naturelle |
| Température de fonctionnement | -25 °C à +60 °C |
| Consommation de nuit | < 1 W |
| Affichage | OLED + LED à bouton tactile |
| Interfaces | USB et RS485 ; WiFi, GPRS, LAN ou RF en option |
| Garantie | 5 ans, 10 ans en option |
| Normes (extrait) | CE, VDE 0126, EN 50549, UTE C 15-712, VDE-AR-N 4105, IEC 62116, IEC 61727 |
Questions fréquentes
Le Growatt MOD TL3-X convient-il à une maison ?
Oui, si la maison est raccordée en triphasé. En monophasé, il faut un modèle monophasé comme la série MIN.
Le MOD TL3-X accepte-t-il une batterie ?
Non, c'est la version réseau. La version MOD TL3-XH de la même famille est prête pour une batterie Growatt.
Combien de panneaux sur un MOD 8000TL3-X ?
Growatt conseille jusqu'à 12 000 Wc de panneaux, répartis sur deux trackers MPP.
Le MOD TL3-X fait-il du bruit ?
Non, il est refroidi par convection naturelle, sans ventilateur.
