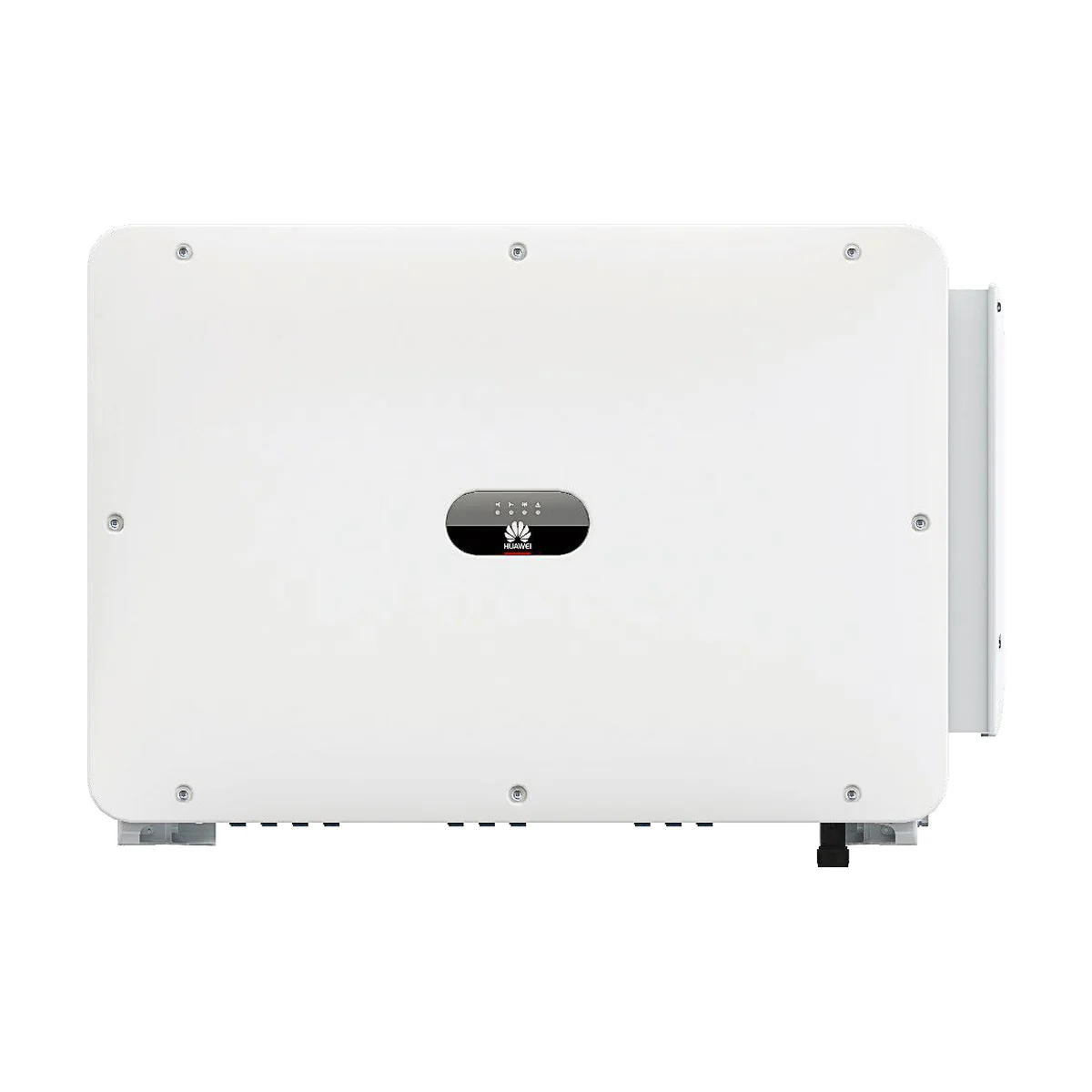

L’onduleur Huawei SUN2000-100KTL-M2 est un onduleur de centrale triphasé destiné aux grands bâtiments : hangar agricole, plateforme logistique, usine ou ombrière de parking. La même gamme existe en 115 kW, dans un boîtier identique.
Dix trackers pour les toitures complexes
Les grandes toitures combinent souvent plusieurs pans, des lanterneaux et des zones d’ombre. Avec 10 trackers MPPT et deux entrées par tracker, soit 20 chaînes, l’onduleur Huawei SUN2000-100KTL-M2 suit chaque zone séparément. Chaque tracker admet 30 A, chaque entrée 20 A. La plage de fonctionnement de 200 à 1 000 V et la tension d’entrée maximale de 1 100 V permettent des chaînes longues, donc moins de câbles à tirer jusqu’au local technique.
100 ou 115 kW : quelles différences ?
Les deux modèles partagent le boîtier de 1 035 × 700 × 365 mm, le poids de 93 kg et les mêmes rendements : 98,6 % maximum et 98,4 % européen en 400 V. Le 115 kW monte à 125 kVA de puissance apparente contre 110 kVA et délivre 166 A nominaux en 400 V contre 144,4 A. Point à noter : la fiche Huawei du 100 kW mentionne la détection d’arc électrique, celle du 115 kW ne la cite pas. Si cette fonction est exigée par votre assureur ou votre cahier des charges, le 100 kW est le choix documenté.
Sécurité et exploitation de la centrale
Les deux versions intègrent des parafoudres de type II côté DC et AC, un sectionneur de chaînes intelligent, la surveillance de chaque chaîne, de l’isolement et du courant résiduel. Le diagnostic des courbes I-V, lancé à distance, repère les modules encrassés, fissurés ou mal raccordés sans intervention sur le toit. La nuit, la consommation propre reste sous 3,5 W.
Installation et raccordement
Le boîtier IP66 se pose en extérieur, de -25 °C à +60 °C, et jusqu’à 4 000 m d’altitude. Avec 93 kg, sa fixation et sa manutention se préparent. Côté AC, le courant nominal impose une étude des sections de câble, des protections et du poste de raccordement. La communication passe par l’adaptateur WLAN et FusionSolar, par RS485 ou par la ligne électrique (MBUS). Nous préparons ces points avec vous avant toute commande.
Caractéristiques techniques de l’onduleur Huawei SUN2000-100KTL-M2
Par modèle
| Puissance nominale AC | Référence | Puissance apparente max. | Courant de sortie nominal (400 V) | Détection d'arc |
|---|---|---|---|---|
| 100 kW | SUN2000-100KTL-M2 | 110 000 VA | 144,4 A | Oui |
| 115 kW | SUN2000-115KTL-M2 | 125 000 VA | 166,0 A | Non indiquée sur la fiche |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 400 / 480 V, 3W+(N)+PE, 50/60 Hz |
| Rendement max. / européen | 98,6 % / 98,4 % à 400 V ; 98,8 % / 98,6 % à 480 V |
| Tension d'entrée max. | 1 100 V |
| Tension de démarrage | 200 V |
| Plage de fonctionnement MPPT | 200 à 1 000 V |
| Tension d'entrée nominale | 600 V (réseau 400 V) |
| Trackers MPPT | 10, 2 entrées par tracker |
| Courant d'entrée max. | 30 A par MPPT, 20 A par entrée ; 40 A en court-circuit |
| Protections | Parafoudres type II DC et AC, sectionneur de chaînes intelligent, surveillance des chaînes, surveillance d'isolement et du courant résiduel |
| Diagnostic | Courbes I-V des chaînes (Smart I-V Curve Diagnosis) |
| Indice de protection | IP66 |
| Refroidissement | Ventilation intelligente |
| Dimensions (L × H × P) | 1 035 × 700 × 365 mm |
| Poids (avec support) | 93 kg |
| Consommation nocturne | < 3,5 W |
| Communication | Voyants LED, adaptateur WLAN + application FusionSolar, RS485, USB, MBUS (transformateur d'isolement requis), Smart Dongle 4G en option |
| Normes (extrait) | EN 62109-1/-2, EN 50530, IEC 62116, EN 50549-1, EN 50549-2, VDE-AR-N 4105 |
Questions fréquentes
Pour quelle taille d'installation choisir le Huawei SUN2000-100KTL-M2 ?
Pour une centrale professionnelle d'environ 100 kW en sortie ; la version 115 kW convient aux projets un peu plus grands.
Cet onduleur gère-t-il une batterie ?
Non, c'est un onduleur réseau sans entrée batterie.
Combien de chaînes peut-on raccorder ?
Jusqu'à 20 : 10 trackers MPPT avec 2 entrées chacun.
Les deux versions ont-elles la détection d'arc ?
La fiche du 100 kW l'indique, celle du 115 kW ne la mentionne pas. Nous vérifions ce point avec Huawei sur demande.
