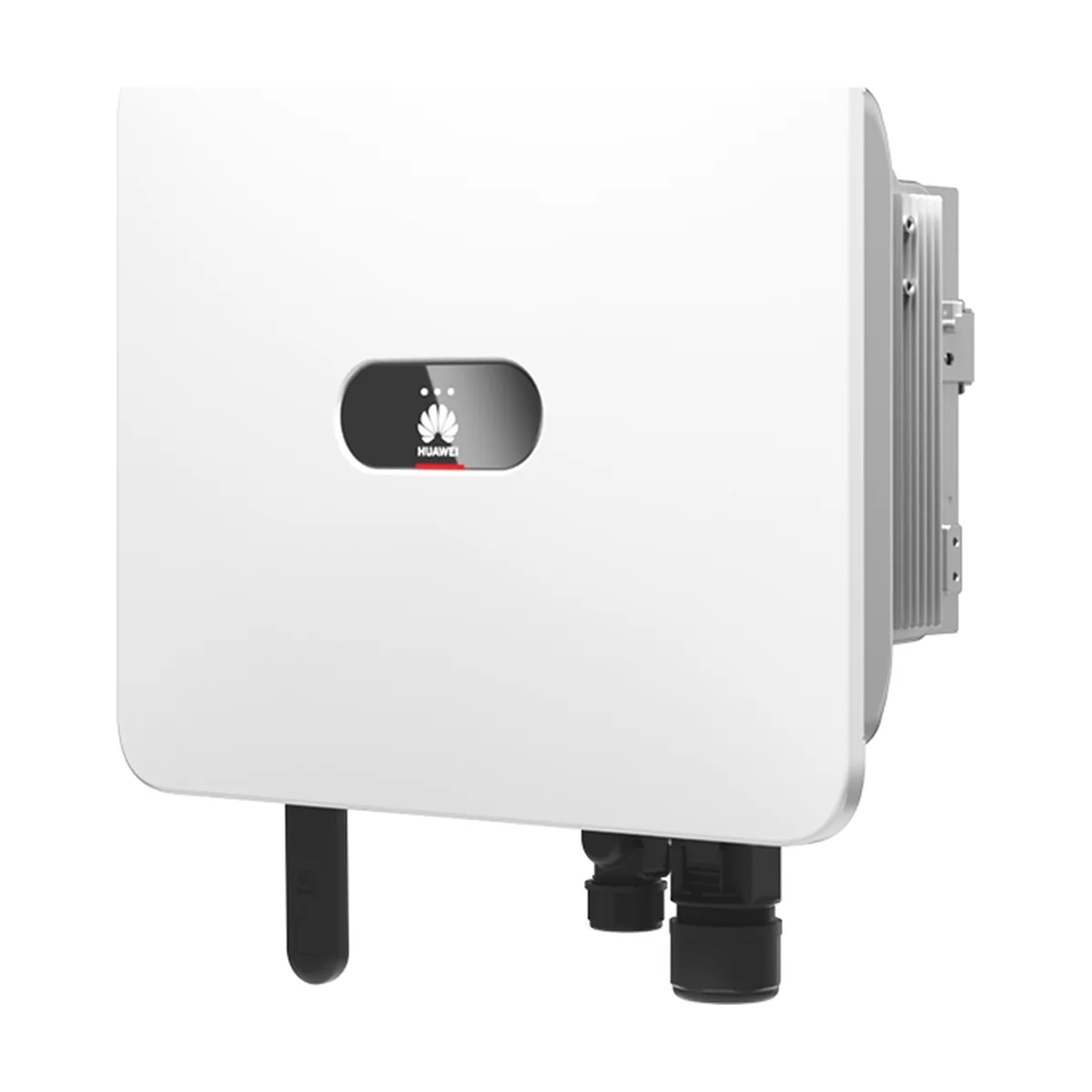

L’onduleur hybride Huawei SUN2000-MB0 prend le relais de la série MAP0 quand la puissance installée dépasse 12 kW. Il transforme la production des panneaux en triphasé 230/400 V et gère jusqu’à deux batteries Huawei LUNA2000 raccordées sur deux entrées séparées.
Pour les installations de plus de 12 kWc
La série MB0 s’étend de 12 à 25 kW de puissance nominale, avec une puissance photovoltaïque conseillée allant de 18 000 Wp (12 kW) à 37 500 Wp (25 kW). Chacun des deux trackers MPPT reçoit deux chaînes et jusqu’à 30 A, ce qui laisse de la marge avec les panneaux bifaciaux ou de forte puissance. C’est un format adapté à une maison avec pompe à chaleur et véhicule électrique, à un hangar agricole ou à un atelier. À ce niveau de puissance, le raccordement et la protection électrique demandent une étude au cas par cas : nous la réalisons avant la commande.
Deux batteries sur l'onduleur hybride Huawei SUN2000-MB0
Son originalité est de proposer deux entrées batterie. Les batteries LUNA2000-5/10/15-S0 et LUNA2000-7/14/21-S1 s’y raccordent entre 600 et 980 V. Avec une seule batterie, la charge atteint 21 kW ; avec deux, 25 kW. La décharge suit la puissance de l’onduleur, de 13,2 kW pour le 12 kW à 25 kW pour le 25 kW. Pour les très gros besoins, Huawei autorise jusqu’à trois onduleurs en parallèle avec stockage. Chaque kWh stocké l’après-midi puis consommé le soir évite un achat au réseau à 0,2001 € le kWh, alors qu’il ne rapporterait que 0,011 € s’il était injecté.
Choisir la bonne puissance
Attention à la tension des chaînes : la plage MPPT à pleine charge commence à 370 V sur le 12 kW et à 530 V sur le 25 kW. Les chaînes doivent donc compter assez de panneaux en série. Le rendement européen progresse avec la puissance, de 97,9 % à 98,2 %, pour un rendement maximal de 98,4 % sur toute la gamme. Le 17 kW et le 15 kW partagent la même puissance PV conseillée (22 500 Wp) : le 17 kW offre surtout plus de puissance de sortie et de décharge.
Installation et supervision
Le boîtier IP66 de 21 kg (546 × 460 × 228 mm) se pose au mur, à l’intérieur ou à l’extérieur, de -25 °C à +60 °C ; un refroidissement par ventilation intelligente évacue la chaleur. Il intègre la détection d’arc électrique, des parafoudres et la surveillance d’isolement. Les optimiseurs Huawei, y compris les modèles MERC-1100W-P et MERC-1300W-P prévus pour deux panneaux, sont compatibles. Le suivi passe par l’application FusionSolar.
Caractéristiques techniques de l’onduleur hybride Huawei SUN2000-MB0
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. conseillée | Plage MPPT à pleine charge | Décharge batterie max. | Rendement européen |
|---|---|---|---|---|---|
| 12 kW | SUN2000-12K-MB0 | 18 000 Wp | 370 à 800 V | 13,2 kW | 97,9 % |
| 15 kW | SUN2000-15K-MB0 | 22 500 Wp | 410 à 800 V | 16,5 kW | 98,0 % |
| 17 kW | SUN2000-17K-MB0 | 22 500 Wp | 440 à 800 V | 18,7 kW | 98,1 % |
| 20 kW | SUN2000-20K-MB0 | 30 000 Wp | 480 à 800 V | 22,0 kW | 98,1 % |
| 25 kW | SUN2000-25K-MB0 | 37 500 Wp | 530 à 800 V | 25,0 kW | 98,2 % |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3W/N+PE, 230/400 V |
| Rendement max. | 98,4 % |
| Tension d'entrée max. | 1 100 V |
| Tension de démarrage | 200 V |
| Plage MPPT | 200 à 1 000 V |
| Trackers MPPT / entrées | 2 / 4 |
| Courant par MPPT | 30 A (deux chaînes) ou 20 A (une chaîne) |
| Batteries compatibles | Huawei LUNA2000-5/10/15-S0 et LUNA2000-7/14/21-S1 |
| Entrées batterie | 2, de 600 à 980 V |
| Charge batterie max. | 21 kW (une batterie) ou 25 kW (deux) |
| Mise en parallèle avec batterie | Jusqu'à 3 onduleurs |
| Optimiseurs compatibles | SUN2000-450W-P2, SUN2000-600W-P, MERC-1100W-P, MERC-1300W-P |
| Protections | Détection d'arc électrique, parafoudre DC type II, parafoudre AC, surveillance d'isolement |
| Indice de protection | IP66 |
| Refroidissement | Ventilation intelligente |
| Température de fonctionnement | -25 °C à +60 °C |
| Dimensions (L × H × P) | 546 × 460 × 228 mm |
| Poids | 21 kg |
| Communication | WLAN intégré + application FusionSolar ; RS485 ; Ethernet ou 4G par dongle en option |
| Normes réseau (extrait) | UTE C15-712-1 / VFR 2019, EN 50549-1, EN 50549-2, VDE-AR-N 4105 |
Questions fréquentes
Combien de batteries peut-on raccorder au SUN2000-MB0 ?
Deux batteries LUNA2000 (S0 ou S1), chacune sur son entrée, pour 25 kW de charge au total.
Le SUN2000-MB0 convient-il à une maison ?
Oui pour une grande installation de plus de 12 kWc ; en dessous, la série Huawei MAP0 (5 à 12 kW) est plus adaptée.
Faut-il des optimiseurs ?
Non, ils sont facultatifs. Ils améliorent la production des panneaux ombragés et permettent le suivi panneau par panneau.
L'onduleur est-il ventilé ?
Oui, la fiche indique un refroidissement par ventilation intelligente, contrairement aux modèles résidentiels plus petits.
Liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Huawei. Voir aussi nos onduleurs hybrides, onduleurs triphasés, batteries solaires, produits Huawei.
