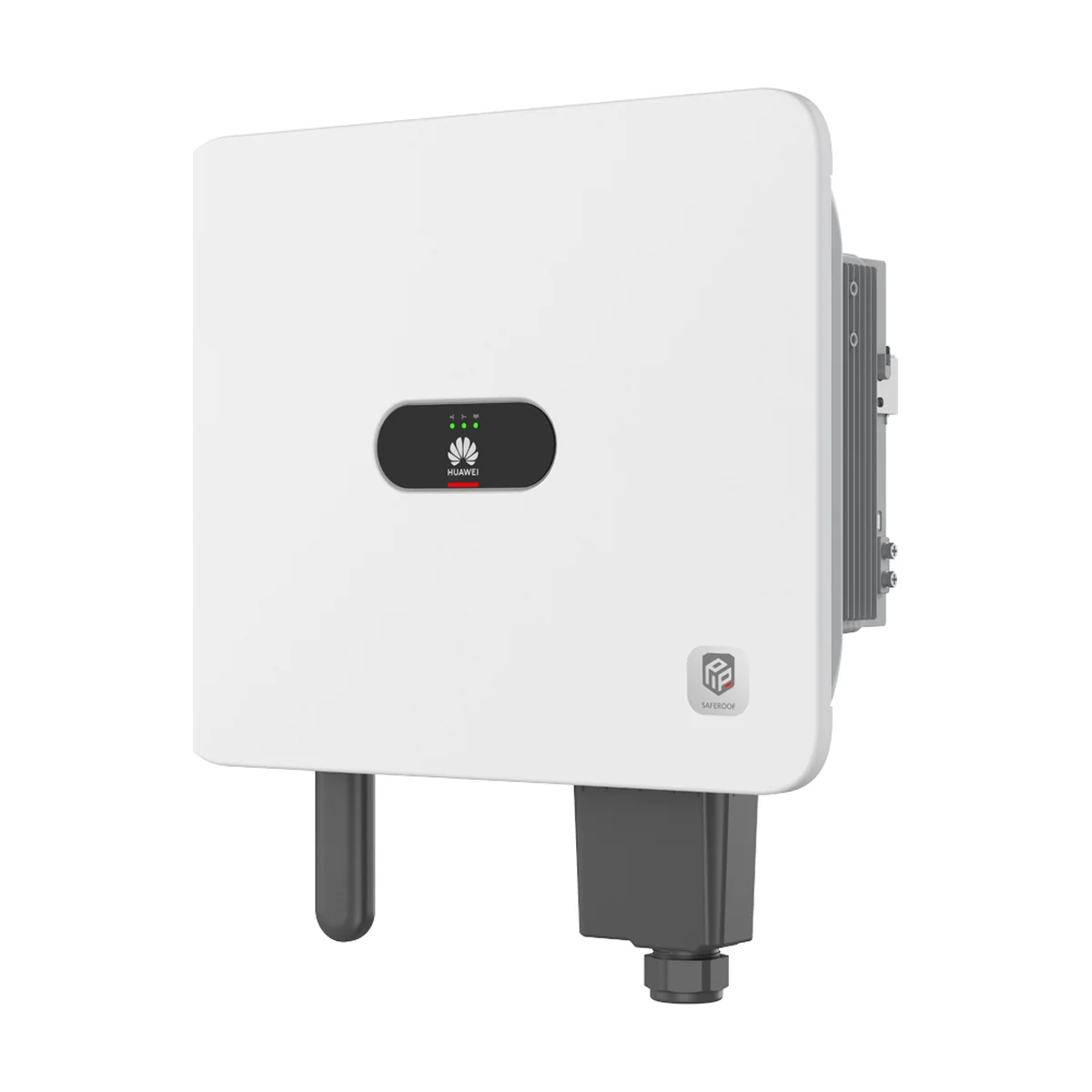

L’onduleur hybride Huawei SUN5000-MB0 est la version de forte puissance de la série SUN5000. Il s’adresse aux grandes toitures, résidentielles, agricoles ou tertiaires, où l’on veut à la fois stocker l’énergie et suivre chaque panneau.
En bref : l’onduleur hybride Huawei SUN5000-MB0 se décline en 17 kW (SUN5000-17K-MB0) et 25 kW (SUN5000-25K-MB0), en triphasé 230/400 V. Il reçoit jusqu’à 37 500 Wp de panneaux, tous équipés d’optimiseurs, et deux batteries LUNA2000 sur deux entrées indépendantes, avec jusqu’à 25 kW de charge.
Grandes toitures, suivi module par module
Comme toute la série SUN5000, l’onduleur hybride Huawei SUN5000-MB0 ne fonctionne qu’avec un optimiseur sur chaque panneau (SUN2000-450W-P2 ou SUN2000-600W-P). Sur une grande toiture, où les ombres de lucarnes, de poteaux ou de bâtiments voisins sont fréquentes, chaque panneau produit au mieux de ses possibilités. Huawei annonce de 5 à 30 % de production en plus selon l’ombrage, et l’application FusionSolar localise un panneau déconnecté. La puissance photovoltaïque conseillée atteint 25 500 Wp sur le 17 kW et 37 500 Wp sur le 25 kW, répartis sur quatre entrées et deux trackers de 30 A.
Un point d’organisation à retenir : les optimiseurs SUN2000-450W-P2 et SUN2000-600W-P ne se mélangent pas avec le MERC-600W-PA0 sous un même onduleur. Sur une extension ou un remplacement, tous les panneaux reliés à l’onduleur hybride Huawei SUN5000-MB0 doivent donc recevoir la même famille d’optimiseurs.
Deux batteries avec l’onduleur hybride Huawei SUN5000-MB0
Deux entrées indépendantes reçoivent les batteries LUNA2000-5/10/15-S0 et LUNA2000-7/14/21-S1, de 600 à 980 V et 26,25 A par entrée. La charge atteint 21 kW avec une batterie et 25 kW avec deux ; la décharge monte à 18,7 kW sur le 17 kW et 25 kW sur le 25 kW. Jusqu’à trois onduleurs hybrides Huawei SUN5000-MB0 peuvent fonctionner en parallèle avec stockage, pour les bâtiments aux consommations importantes : ateliers, élevages, recharge de véhicules. Sur ce type de site, la batterie déplace vers le soir et le matin une production de midi qui, sinon, partirait sur le réseau.
Sécurité pour les intervenants
L’onduleur hybride Huawei SUN5000-MB0 intègre l’arrêt rapide : la sortie de chaque optimiseur retombe à 0 V dès que l’onduleur s’arrête, si bien que les pompiers ou les techniciens n’ont plus de tension continue élevée dans les câbles de toiture. La détection d’arc électrique, un parafoudre DC de type II, la surveillance de l’isolement et du courant résiduel complètent la protection. Le boîtier IP66 de 21 kg (546 × 460 × 228 mm) est refroidi par ventilation intelligente et fonctionne de -25 °C à +60 °C, jusqu’à 4 000 m d’altitude.
17 ou 25 kW : dimensionnement
À pleine charge, les chaînes doivent fournir 440 à 800 V sur le 17 kW et 530 à 800 V sur le 25 kW. Une chaîne compte de 6 à 35 optimiseurs, sans dépasser 12 000 W. Le rendement européen est de 98,1 % et 98,2 %. Côté tableau électrique, le courant nominal de sortie est de 24,5 A (17 kW) et 36,1 A (25 kW) en 400 V. Nous réalisons l’étude de raccordement, le calepinage et la liste des optimiseurs avant commande. La conformité des deux modèles à la norme EN 50549-1, avec les réglages français, est attestée par un certificat DEKRA.
Caractéristiques techniques de l’onduleur hybride Huawei SUN5000-MB0
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. conseillée | Plage MPPT à pleine charge | Décharge batterie max. | Rendement européen |
|---|---|---|---|---|---|
| 17 kW | SUN5000-17K-MB0 | 25 500 Wp | 440 à 800 V | 18,7 kW | 98,1 % |
| 25 kW | SUN5000-25K-MB0 | 37 500 Wp | 530 à 800 V | 25,0 kW | 98,2 % |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Principe | Optimiseur obligatoire sur chaque panneau (SUN2000-450W-P2 ou SUN2000-600W-P) |
| Raccordement | Triphasé 3W/N+PE, 230/400 V |
| Rendement max. | 98,4 % |
| Tension d’entrée max. | 1 100 V |
| Tension de démarrage | 200 V |
| Plage MPPT | 200 à 1 000 V |
| Trackers MPPT / entrées | 2 / 4 |
| Courant par MPPT | 30 A (deux chaînes) ou 20 A (une chaîne) |
| Chaînes | 6 à 35 optimiseurs, 12 000 W max. par chaîne |
| Batteries compatibles | Huawei LUNA2000-5/10/15-S0 et LUNA2000-7/14/21-S1 |
| Entrées batterie | 2, de 600 à 980 V |
| Charge batterie max. | 21 kW (une batterie) ou 25 kW (deux) |
| Mise en parallèle avec batterie | Jusqu’à 3 onduleurs |
| Sécurité | Détection d’arc électrique, arrêt rapide (RSD), parafoudre DC type II |
| Indice de protection | IP66 |
| Refroidissement | Ventilation intelligente |
| Température de fonctionnement | -25 °C à +60 °C |
| Dimensions (L × H × P) | 546 × 460 × 228 mm |
| Poids | 21 kg |
| Communication | WLAN intégré + application FusionSolar ; RS485 ; Ethernet ou 4G par dongle en option |
| Certifications indiquées | EN/IEC 62109-1, EN/IEC 62109-2 ; EN 50549-1 (certificat DEKRA, réglages France) |
La fiche technique de l’onduleur hybride Huawei SUN5000-MB0 est dans l’onglet « Fiche technique ». Page officielle : Huawei. Voir aussi nos onduleurs hybrides, onduleurs triphasés, batteries solaires et l’ensemble des produits Huawei.
Questions fréquentes
L’onduleur hybride Huawei SUN5000-MB0 fonctionne-t-il sans optimiseurs ?
Non. Chaque panneau doit être équipé d’un optimiseur Huawei SUN2000-450W-P2 ou SUN2000-600W-P.
Quelle différence avec le SUN2000-MB0 ?
Même boîtier et mêmes batteries ; la série SUN5000 impose les optimiseurs et ajoute l’arrêt rapide des panneaux.
Combien de batteries peut-on raccorder ?
Deux batteries LUNA2000, une par entrée, pour 25 kW de charge au total.
À qui s’adresse cet onduleur ?
Aux grandes installations de 17 à 37 kWc : grandes maisons, bâtiments agricoles ou tertiaires.
