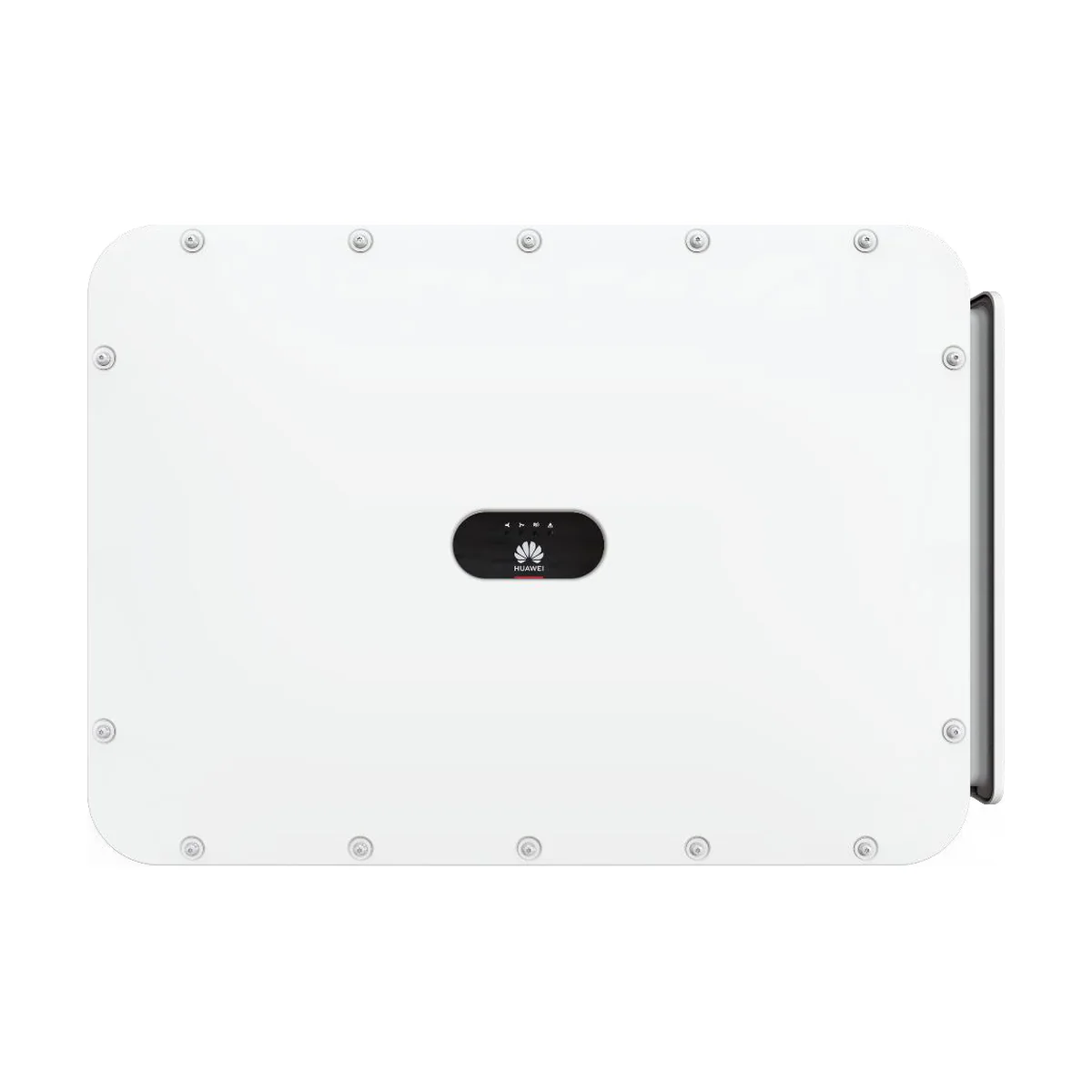

L’onduleur Huawei SUN2000-150K-MG0 convertit la production d’une centrale photovoltaïque professionnelle en courant triphasé. Il vise les bâtiments qui consomment beaucoup en journée : stabulation, atelier, entrepôt frigorifique, supermarché ou site industriel équipé d’une grande toiture.
Un onduleur Huawei SUN2000-150K-MG0 pour les grandes toitures
Avec 150 kW nominaux et jusqu’à 165 kVA de puissance apparente, un seul boîtier remplace plusieurs onduleurs de taille moyenne. Les 7 trackers MPPT acceptent chacun jusqu’à trois chaînes, soit 21 entrées au total, et jusqu’à 48 A par tracker. Cette intensité élevée convient aux modules récents de grand format, dont le courant dépasse celui des panneaux d’ancienne génération. Les pans de toiture d’orientations différentes restent suivis séparément, sans perte de production liée au regroupement.
Sécurité : ce que Huawei intègre d'origine
Sur un bâtiment professionnel, la prévention du risque incendie passe avant tout. Le SUN2000-150K-MG0 embarque la détection d’arc électrique, un sectionneur de chaînes intelligent, la surveillance de la température des bornes de raccordement et une protection contre les défauts à la terre côté PV. Des parafoudres de type II protègent les côtés DC et AC, la surveillance d’isolement et du courant résiduel est permanente, et la fonction de récupération PID limite la dégradation des modules au fil des années.
Raccordement et installation
L’appareil mesure 1 000 × 710 × 395 mm et pèse jusqu’à 99 kg sans son support : sa pose se prépare (support adapté, accès, levage). Il fonctionne de -25 °C à +60 °C et jusqu’à 4 000 m d’altitude, en extérieur grâce à son indice IP66. Le courant de sortie nominal atteint 216,5 A en 400 V : la section des câbles, la protection en amont et le poste de livraison se dimensionnent en conséquence. Pour une centrale de cette taille, nous étudions avec vous le raccordement au réseau, l’emplacement et les exigences du gestionnaire de réseau avant toute commande.
Suivi et maintenance à distance
L’onduleur se connecte à l’application et au portail FusionSolar par son adaptateur WLAN, ou par le Smart Dongle 4G en option. Il dispose aussi d’un port RS485 pour un enregistreur de centrale et d’une communication par la ligne électrique (MBUS, avec transformateur d’isolement). Le suivi chaîne par chaîne aide à repérer rapidement un module ou un connecteur défaillant, ce qui réduit les déplacements de maintenance.
Caractéristiques techniques de l’onduleur Huawei SUN2000-150K-MG0
| Caractéristique | Valeur |
|---|---|
| Puissance nominale AC | 150 000 W |
| Référence | SUN2000-150K-MG0 |
| Puissance apparente max. | 165 000 VA |
| Rendement max. | 98,6 % (400 V) |
| Rendement européen | 98,4 % |
| Raccordement | Triphasé 380 / 400 / 480 V, 50/60 Hz |
| Courant de sortie nominal | 216,5 A à 400 V |
| Tension d'entrée max. | 1 100 V |
| Tension de démarrage | 200 V |
| Plage de fonctionnement MPPT | 200 à 1 000 V |
| Trackers MPPT | 7, jusqu'à 3 entrées par tracker |
| Courant d'entrée max. | 48 A par MPPT, 23 A par entrée |
| Courant de court-circuit max. | 66 A par MPPT |
| Protections | Parafoudres type II DC et AC, sectionneur de chaînes intelligent, détection d'arc, détection de température des bornes, protection contre les défauts à la terre PV, récupération PID |
| Taux de distorsion harmonique | < 1 % |
| Indice de protection | IP66 |
| Refroidissement | Ventilation intelligente |
| Dimensions (L × H × P) | 1 000 × 710 × 395 mm |
| Poids (sans support) | ≤ 99 kg |
| Connectique | Amphenol HH4 côté DC ; bornier étanche OT/DT côté AC |
| Communication | Voyants LED, adaptateur WLAN + application FusionSolar, RS485, USB, MBUS (transformateur d'isolement requis), Smart Dongle 4G en option |
| Normes (extrait) | EN 62109-1/-2, IEC 62116, EN 50549-1, EN 50549-2, VDE-AR-N 4105 |
Questions fréquentes
Pour quelle taille de centrale choisir le Huawei SUN2000-150K-MG0 ?
Pour une installation professionnelle de l'ordre de 150 kW en sortie, sur toiture agricole, industrielle ou commerciale. Le dimensionnement exact dépend des modules et du raccordement.
Cet onduleur accepte-t-il une batterie ?
Non, c'est un onduleur réseau : il n'a pas d'entrée batterie.
Le SUN2000-150K-MG0 peut-il être installé dehors ?
Oui, il est classé IP66 et fonctionne de -25 °C à +60 °C.
Combien de chaînes de panneaux peut-on raccorder ?
Jusqu'à 21 : 7 trackers MPPT avec 3 entrées chacun, selon la fiche technique Huawei.
