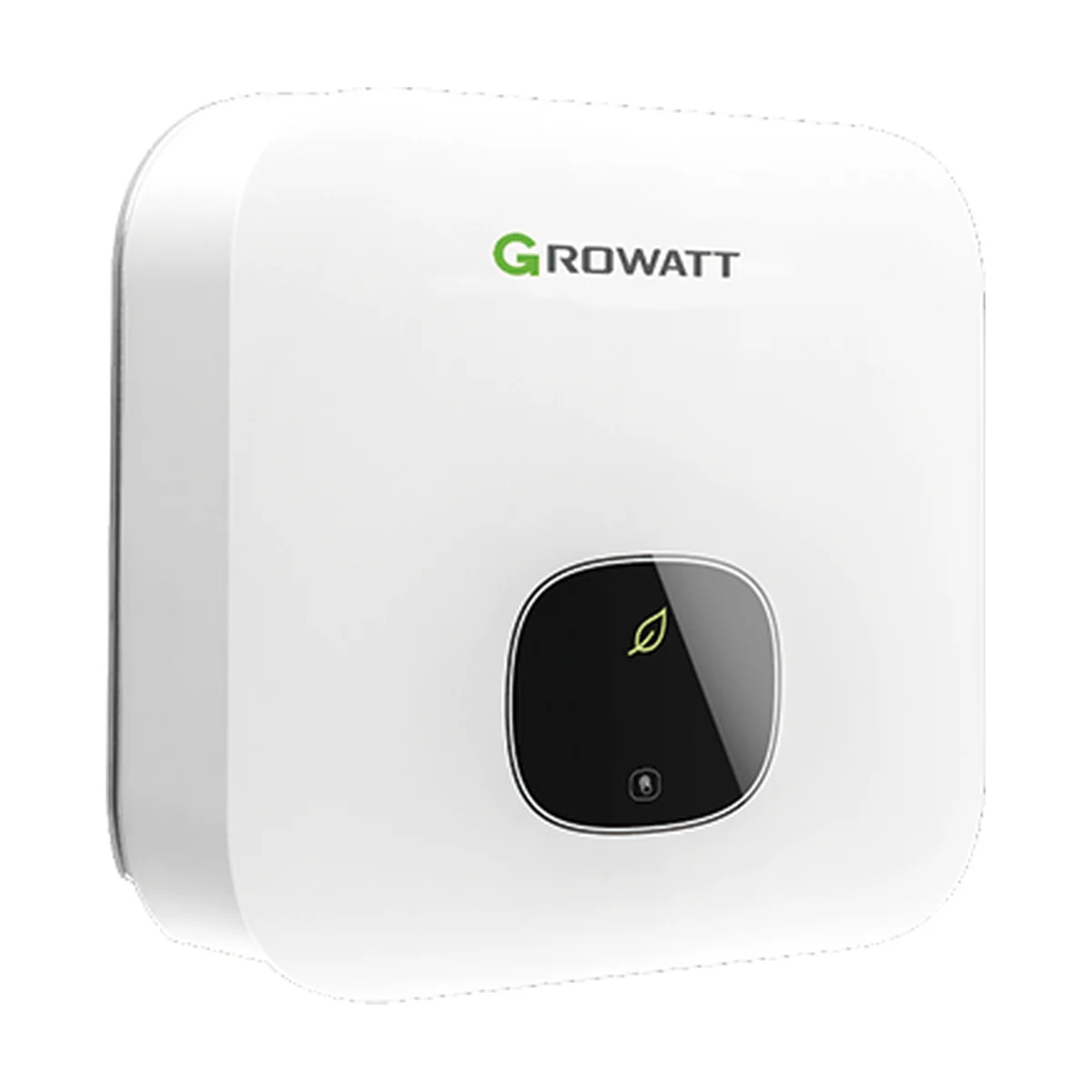

L’onduleur hybride Growatt MIN 3600TL-XH convient aux maisons en monophasé équipées de 4 à 7 kWc de panneaux. Il fonctionne comme un onduleur solaire le jour de la pose, puis pilote une batterie ARK XH si vous décidez de stocker votre production.
En bref : l’onduleur hybride Growatt MIN 3600TL-XH délivre 3 600 W en 230 V, accepte jusqu’à 7 200 W de panneaux sur deux trackers et se raccorde à une batterie haute tension Growatt ARK XH de 5,12 à 17,9 kWh. Il pèse 10,8 kg, se refroidit sans ventilateur et Growatt le garantit 10 ans ; sa conformité EN 50549-1 est certifiée par Intertek.
Un 3,6 kW pour les petites et moyennes toitures
Avec 3 600 W de sortie et jusqu’à 7 200 W de panneaux raccordables, l’onduleur hybride Growatt MIN 3600TL-XH couvre la plupart des maisons individuelles en monophasé. Les deux trackers MPPT de 13,5 A (16,9 A en court-circuit) gèrent deux pans de toit d’orientations différentes, avec une chaîne par tracker. La plage MPPT s’étend de 70 à 550 V, la pleine puissance est atteinte entre 140 et 500 V et le démarrage se fait à 100 V. Le rendement européen annoncé est de 97,2 %, le rendement maximal de 98,2 %.
Le courant de 13,5 A par tracker est le point à vérifier en premier : certains panneaux récents de grand format dépassent cette valeur et perdraient alors une partie de leur production sur l’onduleur hybride Growatt MIN 3600TL-XH. Notre bureau d’études compare ce courant à celui des modules retenus et calcule la longueur des chaînes pour rester sous 550 V par temps froid.
Batterie ARK XH
La fiche française de Growatt associe la série MIN XH au système de batterie ARK XH, de 5,12 à 17,9 kWh, qui travaille entre 360 et 550 V avec un courant de 17 A. La charge accepte jusqu’à 6 000 W, soit plus que la puissance de sortie : quand le soleil est fort, les panneaux peuvent remplir la batterie tout en alimentant la maison. La décharge atteint 3 600 W, ce qui couvre les appareils courants de la soirée sans solliciter le réseau.
La batterie peut être ajoutée plus tard : l’onduleur hybride Growatt MIN 3600TL-XH fonctionne d’abord en simple onduleur réseau, et Growatt met en avant une surveillance de l’autoconsommation 24 h sur 24. La fiche annonce aussi une sortie de secours de 3 600 VA ; sur la génération XH2, Growatt précise que cette fonction demande le boîtier SYN 50-XH-10, et nous vérifions l’équipement requis pour votre installation lors de l’étude.
Onduleur hybride Growatt MIN 3600TL-XH ou MIN 3600TL-XH2 ?
Growatt a lancé une deuxième génération, le MIN 3600TL-XH2, qui démarre plus bas (50 V au lieu de 100 V), accepte 16 A par tracker et se raccorde aux batteries APX. L’onduleur hybride Growatt MIN 3600TL-XH reste un choix cohérent si vous visez une batterie ARK XH ou si vous remplacez un appareil de la même série. Son avantage : une fiche technique disponible en français et un boîtier identique en dimensions (375 × 350 × 160 mm).
Sécurité et installation
Sur l’onduleur hybride Growatt MIN 3600TL-XH, la protection contre les arcs électriques (AFCI) s’active à la mise en service. Le boîtier IP65 de 375 × 350 × 160 mm se fixe au mur, sans ventilateur, et fonctionne de -25 °C à +60 °C, jusqu’à 4 000 m d’altitude, avec une consommation nocturne inférieure à 3 W. Il intègre l’interrupteur DC, des parafoudres de type II côté DC et de type III côté AC, la surveillance d’isolement, du réseau et du courant résiduel, et l’anti-îlotage. La fiche cite notamment la norme française VFR 2019. Le suivi se fait en WiFi avec l’application Growatt, et un écran OLED donne l’état de l’appareil sur place.
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Growatt. Voir aussi nos onduleurs hybrides, onduleurs monophasés, batteries solaires, produits Growatt.
Caractéristiques techniques de l’onduleur hybride Growatt MIN 3600TL-XH
| Caractéristique | Valeur |
|---|---|
| Puissance nominale AC | 3 600 W |
| Référence | MIN 3600TL-XH |
| Puissance PV max. conseillée | 7 200 W |
| Courant de sortie max. | 16 A |
| Rendement max. | 98,2 % |
| Rendement européen | 97,2 % |
| Raccordement | Monophasé 220/230 V |
| Tension DC max. | 550 V |
| Tension de démarrage | 100 V |
| Plage MPPT | 70 à 550 V (140 à 500 V à pleine charge) |
| Trackers MPPT | 2, une chaîne par tracker, 13,5 A max. |
| Batterie | Growatt ARK XH de 5,12 à 17,9 kWh, 360 à 550 V, 17 A |
| Charge / décharge batterie max. | 6 000 W / 3 600 W |
| Secours | 3 600 VA (sortie de secours) |
| Rendement MPPT | 99,9 % |
| Protections | Parafoudres type II / type III, AFCI (à activer à l’installation), surveillance d’isolement |
| Indice de protection | IP65 |
| Dimensions (L × H × P) | 375 × 350 × 160 mm |
| Poids | 10,8 kg |
| Température de fonctionnement | -25 °C à +60 °C |
| Altitude | 4 000 m |
| Consommation nocturne | < 3 W |
| Refroidissement | Convection naturelle |
| Affichage | OLED + LED, WiFi et application |
| Garantie | 10 ans |
| Normes (extrait) | VDE-AR-N 4105, VDE 0126-1-1, VFR 2019, EN 50549, IEC 62109 |
| Certificat EN 50549-1 | Intertek CN-PV-230441 (28 juin 2023) |
Questions fréquentes
Quelle batterie installer avec le MIN 3600TL-XH ?
Pour l’onduleur hybride Growatt MIN 3600TL-XH, la fiche Growatt indique le système ARK XH, de 5,12 à 17,9 kWh.
Combien de panneaux peut-on raccorder ?
L’onduleur hybride Growatt MIN 3600TL-XH accepte jusqu’à 7 200 W de panneaux, répartis sur deux trackers MPPT.
Le MIN 3600TL-XH peut-il secourir la maison ?
La fiche Growatt annonce une sortie de secours jusqu’à 3 600 VA. Sur la génération XH2, Growatt précise que cette fonction nécessite le boîtier SYN 50-XH-10 ; nous vérifions l’équipement requis pour votre onduleur hybride Growatt MIN 3600TL-XH lors de l’étude.
Est-il toujours fabriqué ?
Growatt propose désormais aussi la version XH2 ; ce modèle reste présenté sur le site français de la marque.
