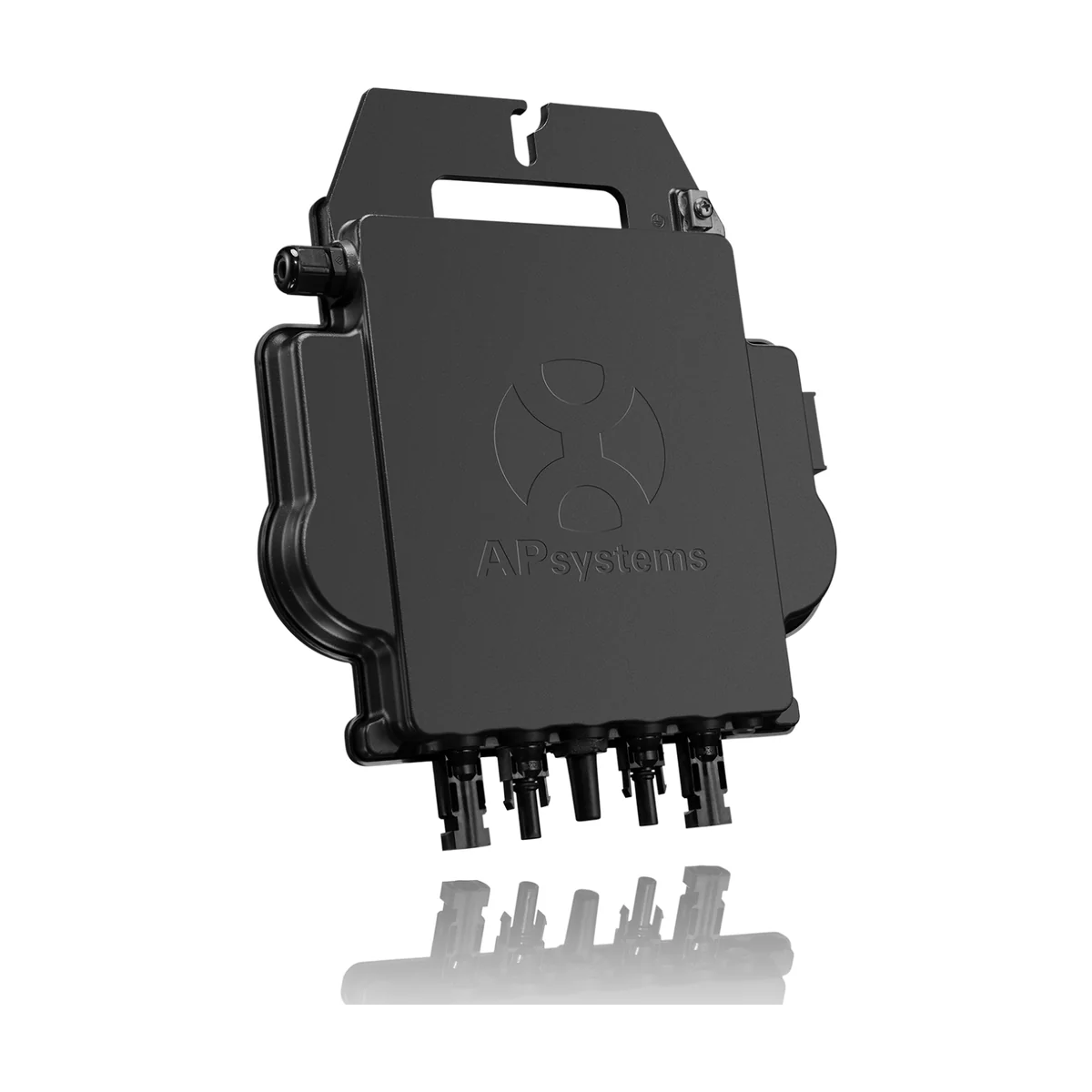

Le micro-onduleur APsystems DS3 transforme le courant continu de deux panneaux solaires en courant alternatif 230 V monophasé, directement sous les modules. Il s’adresse aux maisons, d’un petit groupe de panneaux à une toiture complète : un appareil pour deux panneaux, de 600 VA (DS3-S) à 960 VA (DS3-H). Chaque panneau garde son propre suivi de puissance, ce qui limite l’effet d’une ombre ou d’une orientation différente.
Deux panneaux, deux trackers, une seule sortie 230 V
Un onduleur central relie les panneaux en série : la tension continue grimpe et le panneau le plus faible freine toute la chaîne. Avec la série DS3, chaque appareil reçoit deux panneaux, chacun sur son tracker MPPT indépendant, et la tension d’entrée ne dépasse jamais 60 V. La partie continue reste donc en très basse tension, sur le toit, au plus près des modules. Les appareils d’une même ligne se raccordent ensuite en parallèle sur un câble bus AC qui descend vers le tableau électrique. Ajouter deux panneaux plus tard revient à ajouter un appareil.
DS3-S, DS3-L, DS3 ou DS3-H : quelle puissance choisir ?
Le choix d’un micro-onduleur APsystems DS3 se fait d’après la puissance de vos panneaux. APsystems conseille des panneaux de 250 à 450 Wc pour le DS3-S (600 VA), de 255 à 550 Wc pour le DS3-L (730 VA), de 300 à 620 Wc pour le DS3 (880 VA) et de 330 à 660 Wc pour le DS3-H (960 VA). Les deux derniers acceptent 20 A par entrée, utile avec les grands panneaux actuels à fort courant. La fiche limite aussi le nombre d’appareils par branche : sur un câble de 2,5 mm², 6 DS3-L, 5 DS3 ou 4 DS3-H (7 DS3-S sur un disjoncteur de 20 A). Au-delà, on crée une deuxième branche. Nous faisons ce calcul avec vous à partir du nombre et du modèle de vos panneaux.
Pose, communication et suivi de la production
Le boîtier est classé IP67 et fonctionne de -40 °C à +65 °C. Ses composants sont noyés dans du silicone, ce qui protège l’électronique de l’humidité et aide à évacuer la chaleur ; il se refroidit sans ventilateur. Chaque micro-onduleur APsystems DS3 communique en Zigbee chiffré avec une passerelle ECU, qui envoie les données sur la plateforme EMA : vous suivez la production panneau par panneau depuis l’application ou le portail web. Cette supervision n’est pas un simple confort : APsystems conditionne sa garantie au suivi des appareils sur EMA. La garantie standard est de 12 ans pour les DS3-L, DS3 et DS3-H, extensible à 25 ans, et de 10 ans pour le DS3-S d’après sa fiche.
Rendement et compatibilité dans la gamme APsystems
La fiche annonce un rendement maximal de 97,3 % pour les DS3-L, DS3 et DS3-H (97 % pour le DS3-S), un rendement MPPT de 99,5 % et une consommation de 20 mW la nuit. Le contrôle de puissance réactive (RPC) permet d’ajuster le facteur de puissance si le gestionnaire de réseau le demande. Le DS3-S est compatible avec les anciens QS1 et YC600 : il sert souvent à compléter une installation existante. Le micro-onduleur quadruple QS2 est lui aussi conçu pour fonctionner avec la série DS3, par exemple sur un pan de toiture qui accueille quatre panneaux d’un coup.
Caractéristiques techniques de la micro-onduleur APsystems DS3
Par modèle
| Puissance | Référence | Puissance AC maximale | Panneaux conseillés (par entrée) | Plage MPPT | Courant d'entrée max. | Courant AC nominal | Appareils max. par branche 2,5 mm² | Rendement max. | Garantie standard | Dimensions (L × H × P) | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6 kW | DS3-S | 600 VA | 250 à 450 Wc | 25 à 55 V | 18 A × 2 | 2,6 A | 7 (disjoncteur 20 A) | 97 % | 10 ans (20 en option) | 262 × 218 × 41,2 mm | 2,6 kg |
| 0.73 kW | DS3-L (118018) | 730 VA | 255 à 550 Wc | 28 à 45 V | 18 A × 2 | 3,2 A | 6 | 97,3 % | 12 ans (25 en option) | 263 × 218 × 41,2 mm | 2,7 kg |
| 0.88 kW | DS3 (117018) | 880 VA | 300 à 620 Wc | 28 à 45 V | 20 A × 2 | 3,8 A | 5 | 97,3 % | 12 ans (25 en option) | 263 × 218 × 42,5 mm | 3,1 kg |
| 0.96 kW | DS3-H (120018) | 960 VA | 330 à 660 Wc | 28 à 45 V | 20 A × 2 | 4,2 A | 4 | 97,3 % | 12 ans (25 en option) | 263 × 218 × 42,5 mm | 3,1 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Monophasé 230 V, 50 Hz |
| Entrées | 2 panneaux, un MPPT indépendant par panneau |
| Tension d'entrée max. | 60 V |
| Rendement MPPT nominal | 99,5 % |
| Consommation de nuit | 20 mW |
| Isolation | Transformateur haute fréquence, isolation galvanique |
| Communication | Zigbee chiffré vers la passerelle ECU APsystems |
| Suivi | Plateforme EMA (portail et application) |
| Indice de protection | IP67 |
| Refroidissement | Convection naturelle, sans ventilateur |
| Température de fonctionnement | -40 °C à +65 °C |
| Connectique DC | MC4 (Stäubli MC4 sur DS3-L, DS3 et DS3-H) |
| Normes (extrait de la fiche DS3) | EN 50549-1, NF EN 50549-1, EN 50549-10, VFR 2019, UTE C15-712-1, EN 62109-1/-2 |
Questions fréquentes
Combien de panneaux par micro-onduleur DS3 ?
Deux panneaux, chacun sur son propre tracker MPPT. Pour quatre panneaux par appareil, APsystems propose le QS2.
Quelle puissance de panneaux brancher sur un DS3 ?
De 250 à 450 Wc pour le DS3-S, 255 à 550 Wc pour le DS3-L, 300 à 620 Wc pour le DS3 et 330 à 660 Wc pour le DS3-H.
Faut-il une passerelle pour la série DS3 ?
Oui pour le suivi : les appareils parlent en Zigbee à une passerelle ECU APsystems, vendue à part, qui alimente la plateforme EMA.
Combien de DS3 sur une même ligne ?
Sur un câble de 2,5 mm² : 6 DS3-L, 5 DS3 ou 4 DS3-H ; 7 DS3-S sur un disjoncteur de 20 A, d'après les fiches APsystems.
Le DS3 supporte-t-il la pose en extérieur ?
Oui : il est classé IP67 et fonctionne de -40 °C à +65 °C, sous les panneaux.
