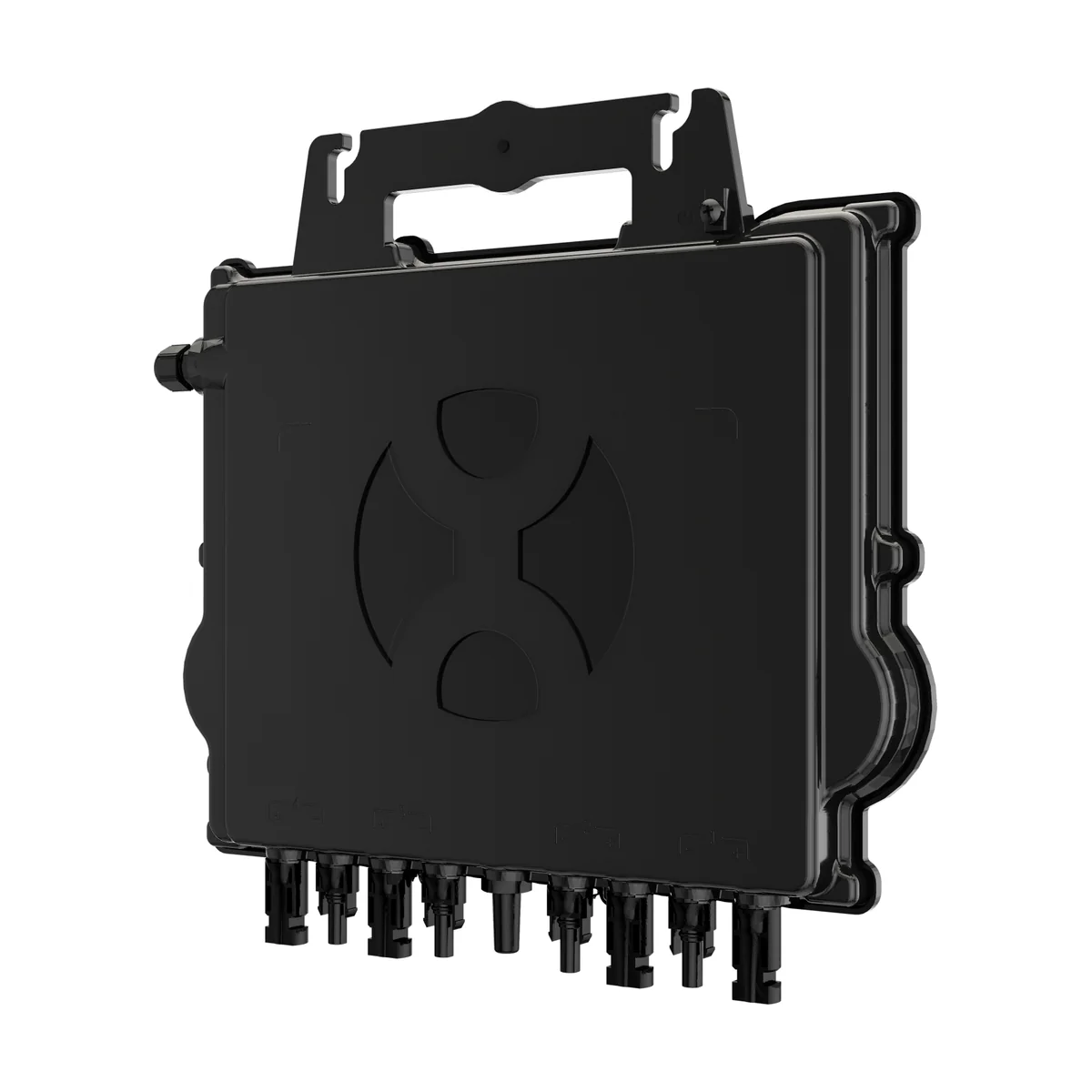

Le micro-onduleur APsystems QT2D convertit la production de huit panneaux en courant triphasé 400 V avec un seul appareil de 3 200 VA. Il vise les grandes toitures raccordées en triphasé : bâtiments agricoles, tertiaires ou grandes maisons. Les panneaux sont branchés par paires en série sur quatre entrées, ce qui divise par deux le nombre d’appareils à poser par rapport à un modèle quatre panneaux.
En bref : le micro-onduleur APsystems QT2D injecte 3 200 VA en triphasé 400 V à partir de huit panneaux de 300 à 670 Wc branchés par paires. Conforme EN 50549-1 et VDE-AR-N 4105 selon sa fiche, il est garanti 12 ans, 25 ans en option avec suivi EMA.
Huit panneaux pour un seul micro-onduleur
Le QT2D reçoit quatre entrées, et chaque entrée accueille deux panneaux montés en série. Un appareil gère ainsi huit modules de 300 à 670 Wc. Ce câblage en paires fait monter la tension d’entrée : la plage MPPT va de 56 à 85 V et la tension maximale atteint 118 V, au lieu des 60 V des micro-onduleurs qui gèrent un panneau par entrée. Cela reste une basse tension continue, très loin des chaînes de plusieurs centaines de volts d’un onduleur central. Chaque entrée accepte 20 A, adaptés aux grands panneaux actuels.
Triphasé équilibré, moins de matériel sur le toit
La sortie est en 3/N/PE 400 V, répartie également sur les trois phases (4,6 A par phase au nominal). Sur une grande installation, le gain du micro-onduleur APsystems QT2D est concret : deux fois moins d’appareils à fixer et à raccorder qu’avec un micro-onduleur quatre panneaux. La fiche autorise 5 appareils par branche en câble de 2,5 mm² et 6 en 4 mm², soit jusqu’à 48 panneaux par ligne. Le facteur de puissance se règle de 0,8 avance à 0,8 retard à la demande du gestionnaire de réseau.
Installer un micro-onduleur APsystems QT2D
Le boîtier mesure 359 × 292 × 54,5 mm pour 8,7 kg et se fixe sur la structure, sous les panneaux. Il est classé IP67, encapsulé dans du silicone et refroidi sans ventilateur, de -40 °C à +65 °C. Le rendement maximal est de 96,5 % et le rendement MPPT de 99,9 % d’après la fiche. Les panneaux se branchent en Stäubli MC4 ; côté alternatif, les appareils se raccordent sur le câble bus triphasé APsystems.
Suivi, garantie et accompagnement
Le QT2D communique en Zigbee chiffré avec une passerelle ECU APsystems, puis la plateforme EMA affiche la production de l’installation. La garantie est de 12 ans en standard, extensible à 25 ans, sous réserve du suivi sur EMA. Pour un bâtiment professionnel, nous étudions avec vous la répartition des branches, la protection au tableau et le raccordement au réseau.
Pour le dossier de raccordement, la fiche du micro-onduleur APsystems QT2D liste les normes EN 50549-1, VDE-AR-N 4105, EN/IEC 62109 et les normes CEM EN IEC 61000. Estimez la production de vos panneaux avec notre calcul de production photovoltaïque, découvrez notre offre d’installation de panneaux solaires, puis appelez le 07 69 49 67 57 ou demandez votre devis gratuit.
Caractéristiques techniques du micro-onduleur APsystems QT2D
| Micro-onduleur APsystems QT2D | Valeur |
|---|---|
| Référence | QT2D |
| Puissance AC maximale | 3 200 VA |
| Courant AC nominal | 4,6 A × 3 |
| Dimensions (L × H × P) | 359 × 292 × 54,5 mm |
| Poids | 8,7 kg |
| Raccordement | Triphasé 3/N/PE 400 V (320 à 440 V), 50 Hz, sortie équilibrée |
| Entrées | 4 entrées de 2 panneaux en série, soit 8 panneaux |
| Panneaux conseillés | 300 à 670 Wc |
| Plage MPPT | 56 à 85 V |
| Plage de fonctionnement | 52 à 118 V |
| Tension d'entrée max. | 118 V |
| Courant d'entrée max. | 20 A × 4 (Isc 25 A × 4) |
| Appareils max. par branche | 5 en 2,5 mm², 6 en 4 mm² |
| Rendement max. / MPPT | 96,5 % / 99,9 % |
| Consommation de nuit | 60 mW |
| Communication | Zigbee chiffré vers la passerelle ECU APsystems |
| Suivi | Plateforme EMA |
| Indice de protection | IP67 |
| Refroidissement | Convection naturelle, sans ventilateur |
| Température de fonctionnement | -40 °C à +65 °C |
| Connectique DC | Stäubli MC4 |
| Garantie | 12 ans standard, 25 ans en option (suivi EMA requis) |
| Normes (extrait de la fiche) | EN 50549-1, PN-EN 50549-1, VDE-AR-N 4105, IEC/EN 62109-1/-2 |
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : APsystems. Voir aussi nos micro-onduleurs, onduleurs triphasés, produits APsystems, solutions pour particuliers.
Questions fréquentes
Combien de panneaux sur un micro-onduleur APsystems QT2D ?
Huit : quatre entrées recevant chacune deux panneaux en série, de 300 à 670 Wc.
Quelle différence entre le micro-onduleur APsystems QT2D et le QT2 ?
Le QT2 gère quatre panneaux pour 2 000 VA ; le QT2D en gère huit pour 3 200 VA, avec deux panneaux en série par entrée.
Quelle tension continue en entrée ?
Jusqu’à 118 V par entrée, avec une plage MPPT de 56 à 85 V, d’après la fiche APsystems.
Combien de QT2D par ligne ?
Cinq sur un câble de 2,5 mm² et six sur un câble de 4 mm².
Le micro-onduleur APsystems QT2D est-il certifié pour le réseau ?
Sa fiche cite EN 50549-1 et VDE-AR-N 4105, et un certificat APsystems atteste la conformité des modèles QT2D à EN 50549-1:2019/A1:2023 et EN 50549-10:2022.
