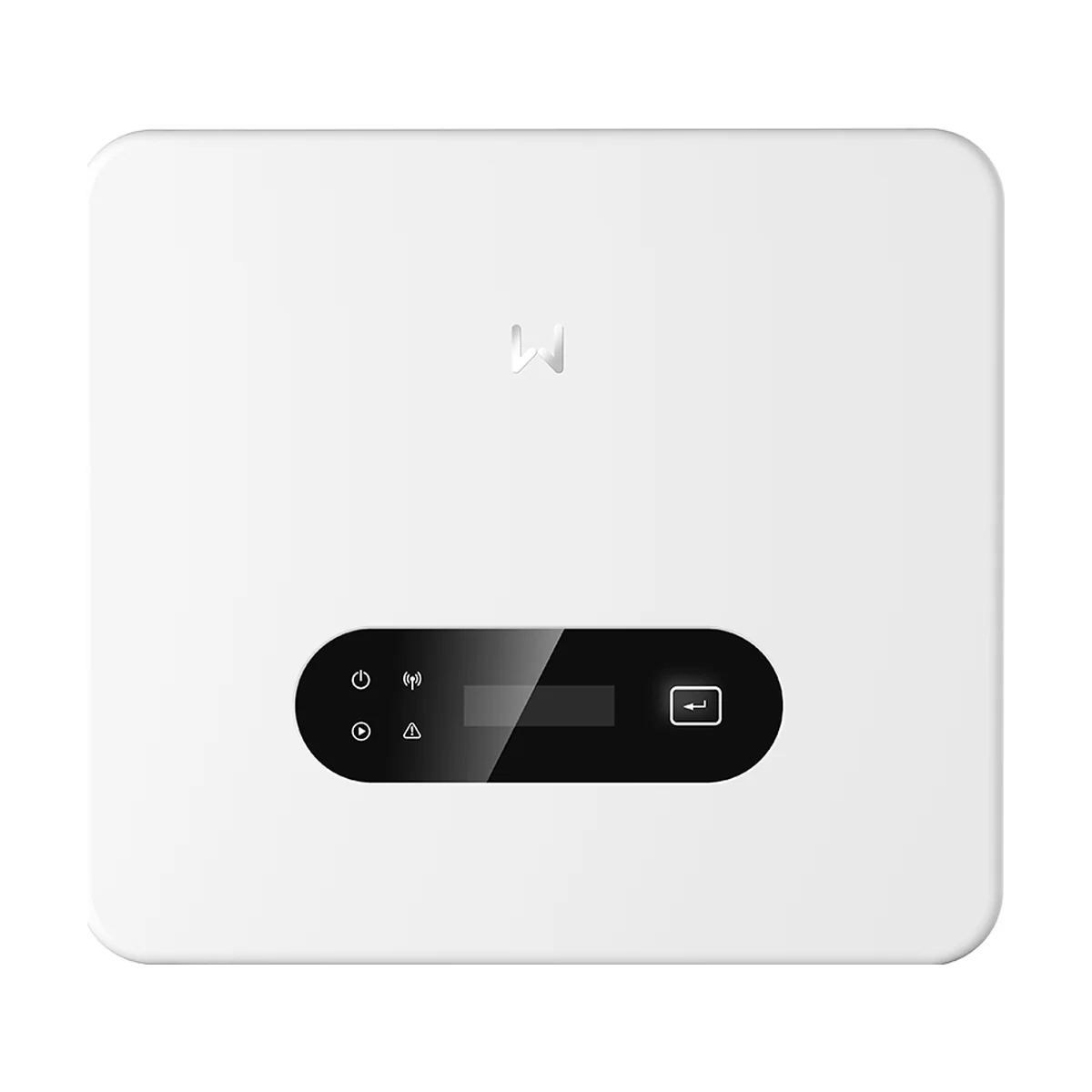

Onduleur GoodWe DNS G4 monophasé 3,6 à 6 kW

L’onduleur GoodWe DNS G4 est un onduleur réseau monophasé pour les toitures résidentielles de taille courante. Il convertit la production de deux pans de toit indépendants en courant 230 V utilisable tout de suite dans la maison, le surplus partant sur le réseau.

En bref : quatrième génération de la série DNS, il existe chez nous en 3,6, 5 et 6 kW, avec deux trackers MPPT de 20 A, une plage MPPT de 40 à 560 V et un rendement maximal de 98,1 %. Sans ventilateur (25 dB), IP66, 9,2 kg, il est certifié EN 50549-1.

Deux trackers MPPT pour deux orientations

Chaque modèle possède deux trackers MPPT indépendants, avec une chaîne et jusqu’à 20 A chacun. Vous pouvez donc raccorder un pan est et un pan ouest, ou deux toitures de longueurs différentes, sans que l’une pénalise l’autre. Le courant de 20 A par entrée correspond aux panneaux actuels de grand format. La plage MPPT de 40 à 560 V et la tension de démarrage de 50 V lancent la production tôt le matin et la prolongent en soirée.

La tension d’entrée nominale de l’onduleur DNS G4 est de 360 V et la tension maximale admissible de 600 V. GoodWe précise un comportement utile à connaître : entre 560 et 600 V, l’onduleur GoodWe DNS G4 passe en veille, puis reprend normalement dès que la tension redescend dans la plage MPPT. Le calcul de la longueur des chaînes tient donc compte des matins froids, où la tension des panneaux monte.

Surdimensionner le champ photovoltaïque d’un onduleur GoodWe DNS G4

GoodWe annonce un surdimensionnement possible jusqu’à 200 % : le champ de panneaux peut dépasser nettement la puissance de l’onduleur. Concrètement, on associe souvent 6 à 7 kWc de panneaux à un DNS G4 de 5 kW, ce qui remplit mieux l’onduleur le matin, le soir et par temps couvert. Le choix entre 3,6, 5 et 6 kW dépend aussi de votre abonnement et de la puissance que vous voulez injecter : nous faisons ce calcul avec vous.

3,6, 5 ou 6 kW : ce qui change

Les trois versions de l’onduleur DNS G4 partagent la même entrée photovoltaïque ; seule la sortie diffère. Le courant de sortie maximal passe de 16,4 A sur le 3,6 kW à 22,8 A sur le 5 kW et 27,3 A sur le 6 kW, ce qui fixe la section du câble et le calibre de la protection au tableau. Le modèle 3,6 kW correspond à une petite toiture ou à un raccordement limité, le 6 kW à une grande maison qui consomme en journée. La gamme du fabricant comprend aussi des versions 3 et 4,2 kW, sur demande.

Rendement, bruit et installation

Le rendement maximal atteint 98,1 % et le rendement européen va de 97,2 % (3,6 kW) à 97,4 % (5 et 6 kW). Le boîtier de 358 × 323 × 165 mm pèse 9,2 kg, fonctionne sans ventilateur et n’émet que 25 dB. Il est classé IP66 et fonctionne de -25 °C à +60 °C, en intérieur comme en extérieur. Le raccordement AC se fait par un connecteur enfichable, sans ouvrir l’onduleur GoodWe DNS G4.

Côté câblage, les entrées photovoltaïques utilisent des connecteurs MC4 pour des câbles de 4 à 6 mm², et le connecteur AC prêt à brancher accepte jusqu’à 6 mm². L’onduleur DNS G4 est utilisable jusqu’à 4 000 m d’altitude et sous 0 à 100 % d’humidité relative ; sa topologie est non isolée, ce qui suppose la protection différentielle prévue par la norme d’installation.

Sécurité et suivi de l’onduleur GoodWe DNS G4

Les parafoudres de type II côté DC et côté AC sont fournis de série, de même que l’arrêt rapide. La détection d’arc électrique AFCI 3.0 est proposée en option. Le WiFi, le LAN, le Bluetooth et la 4G permettent la mise en service depuis l’application et le suivi à distance. Plusieurs onduleurs peuvent être regroupés via le boîtier EzLink3000, sans enregistreur de données. La conformité réseau est attestée par un certificat TÜV Rheinland selon EN 50549-1 et EN 50549-10.

L’onduleur GoodWe DNS G4 surveille en permanence le courant de chaque chaîne, la résistance d’isolement des panneaux et le courant résiduel, et protège contre l’inversion de polarité, l’îlotage, les surintensités et les courts-circuits côté AC. Les protocoles Modbus et SunSpec facilitent l’intégration d’un compteur intelligent ou d’un système domotique. La fiche annonce enfin une conception orientée cybersécurité, un point qui compte pour un appareil connecté en permanence à internet.

Caractéristiques techniques de l’onduleur GoodWe DNS G4

Les trois puissances de l’onduleur DNS G4

Commun à toute la gamme

Vous retrouvez la fiche GoodWe de l’onduleur GoodWe DNS G4 au format PDF dans l’onglet « Fiche technique » de ce produit. Page officielle : GoodWe. Voir aussi nos onduleurs réseau, onduleurs monophasés, produits GoodWe, installation résidentielle.

Questions fréquentes

L’onduleur DNS G4 fonctionne-t-il avec une batterie ?

Non, c’est un onduleur réseau sans entrée batterie. Pour stocker l’énergie, il faut un onduleur hybride.

Puis-je brancher deux pans de toit différents sur un onduleur GoodWe DNS G4 ?

Oui, grâce aux deux trackers MPPT indépendants, chacun pouvant recevoir une chaîne jusqu’à 20 A.

L’onduleur GoodWe DNS G4 fait-il du bruit ?

Non, il est refroidi sans ventilateur et la fiche annonce 25 dB.

Est-il conforme aux règles de raccordement françaises ?

Oui, il est certifié EN 50549-1 et EN 50549-10 par TÜV Rheinland.

Que se passe-t-il si la tension des panneaux dépasse 560 V ?

Entre 560 et 600 V, l’onduleur DNS G4 se met en veille, puis reprend la production dès que la tension revient dans la plage de 40 à 560 V. Au-delà de 600 V, l’appareil risque d’être endommagé : la longueur des chaînes doit être calculée en conséquence.
