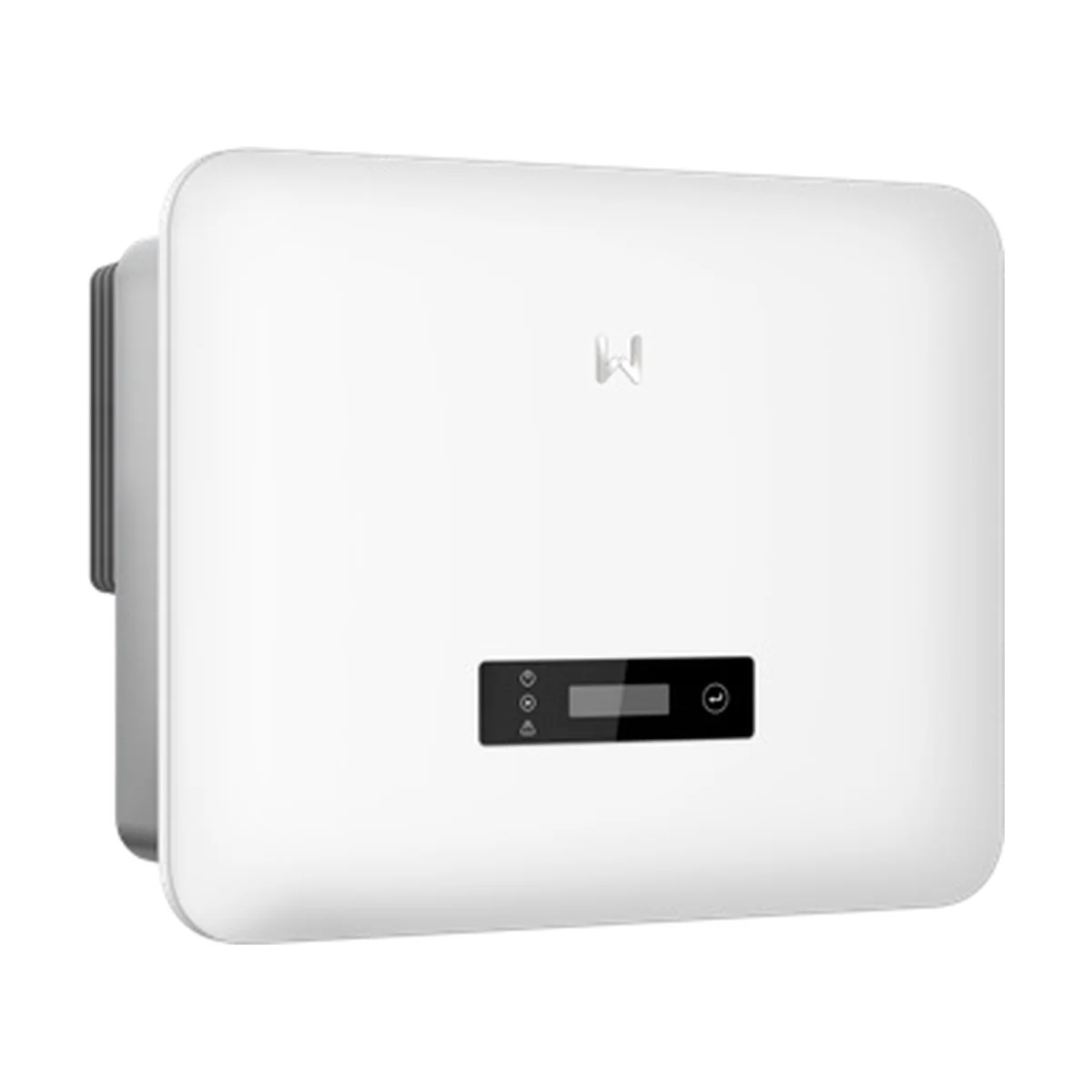

L’onduleur GoodWe SDT G3 injecte la production de vos panneaux en triphasé 230/400 V. Cette troisième génération de la série SDT vise les maisons équipées d’un compteur triphasé, les exploitations et les petits locaux professionnels, de 4 à 20 kW.
Une large gamme dans un même boîtier
De 4 à 15 kW, tous les modèles partagent le même boîtier de 491 × 392 × 210 mm, pour 14,7 kg jusqu’à 10 kW et 16,2 kg pour le 15 kW. Le 20 kW passe à 530 × 413 × 227 mm et 17,1 kg. Jusqu’à 15 kW, le refroidissement se fait sans ventilateur, sous 30 dB : l’appareil peut être posé près d’une pièce de vie. Le 20 kW est ventilé et reste sous 45 dB.
Haute tension d'entrée et deux MPPT
Avec 1 100 V d’entrée maximale et une plage MPPT de 140 à 1 000 V, l’onduleur GoodWe SDT G3 accepte de longues chaînes de panneaux, donc moins de câbles sur le toit. Les deux trackers MPPT admettent 22 A chacun ; sur le 20 kW, le premier tracker monte à 32 A avec deux chaînes. Vous pouvez répartir deux orientations de toiture sans perte de production. La puissance AC maximale dépasse la puissance nominale de 10 % sur la plupart des modèles (4,4 kW pour le 4 kW, 22 kW pour le 20 kW).
Quelle puissance choisir ?
La puissance de l’onduleur suit celle du champ photovoltaïque et de votre raccordement. Une maison avec 9 kWc en triphasé s’oriente vers le 8 kW ; un hangar ou une petite entreprise de 18 à 22 kWc vers le 15 ou le 20 kW. Le 10 kW porte la référence GW10K-SDT-EU30, la version européenne de la gamme. Notre bureau d’études vérifie le calcul des chaînes et la puissance de raccordement avant la commande.
Sécurité, suivi et conformité
L’onduleur surveille le courant de chaque chaîne, l’isolement des panneaux et le courant résiduel. Il intègre des parafoudres de type III (type II en option), et accepte en option la détection d’arc AFCI et la récupération PID. WiFi, LAN et Bluetooth sont intégrés pour la mise en service et le suivi depuis l’application, la 4G en option. Il est certifié EN 50549-1 et EN 50549-10 par TÜV Rheinland.
Caractéristiques techniques de l’onduleur GoodWe SDT G3
Par modèle
| Puissance nominale AC | Référence | Puissance AC max. | Rendement européen | Poids | Dimensions (L × H × P) |
|---|---|---|---|---|---|
| 4 kW | GW4000-SDT-30 | 4,4 kW | 98,0 % | 14,7 kg | 491 × 392 × 210 mm |
| 5 kW | GW5000-SDT-30 | 5,5 kW | 98,0 % | 14,7 kg | 491 × 392 × 210 mm |
| 6 kW | GW6000-SDT-30 | 6,6 kW | 98,0 % | 14,7 kg | 491 × 392 × 210 mm |
| 8 kW | GW8000-SDT-30 | 8,8 kW | 98,0 % | 14,7 kg | 491 × 392 × 210 mm |
| 10 kW | GW10K-SDT-EU30 | 10 kW | 98,0 % | 14,7 kg | 491 × 392 × 210 mm |
| 15 kW | GW15K-SDT-30 | 16,5 kW | 98,2 % | 16,2 kg | 491 × 392 × 210 mm |
| 20 kW | GW20K-SDT-30 | 22 kW | 98,2 % | 17,1 kg | 530 × 413 × 227 mm |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3L/N/PE ou 3L/PE, 230/400 V, 50/60 Hz |
| Tension d'entrée max. | 1 100 V |
| Plage MPPT | 140 à 1 000 V |
| Tension de démarrage | 160 V |
| Trackers MPPT | 2 ; 22 A par MPPT (32 A + 22 A et 2 chaînes sur le premier MPPT pour le 20 kW) |
| Rendement max. | 98,4 % (4 à 6 kW), 98,5 % (8 à 20 kW) |
| Protections | Parafoudres type III DC et AC (type II en option), AFCI et récupération PID en option |
| Refroidissement | Convection naturelle jusqu'à 15 kW (< 30 dB) ; ventilation sur le 20 kW (< 45 dB) |
| Indice de protection | IP66 |
| Température de fonctionnement | -30 °C à +60 °C |
| Communication | RS485, WiFi + LAN + Bluetooth ; 4G en option ; Modbus-RTU (SunSpec), Modbus-TCP |
| Consommation de nuit | Moins de 1 W |
| Norme réseau | EN 50549-1 et EN 50549-10 (certificat TÜV Rheinland) |
Questions fréquentes
Le GoodWe SDT G3 peut-il être installé en intérieur ?
Oui. Jusqu'à 15 kW il fonctionne sans ventilateur, sous 30 dB, et il est aussi classé IP66 pour l'extérieur.
Peut-on y ajouter une batterie ?
Non, c'est un onduleur réseau. Pour stocker, GoodWe propose ses onduleurs hybrides triphasés (séries ET).
Quelle est la différence entre les modèles 15 et 20 kW ?
Le 20 kW a un boîtier plus grand, une ventilation et un premier tracker de 32 A acceptant deux chaînes.
Le SDT G3 convient-il à un raccordement monophasé ?
Non, il est triphasé. En monophasé, GoodWe propose les séries XS G3 et DNS G4.
