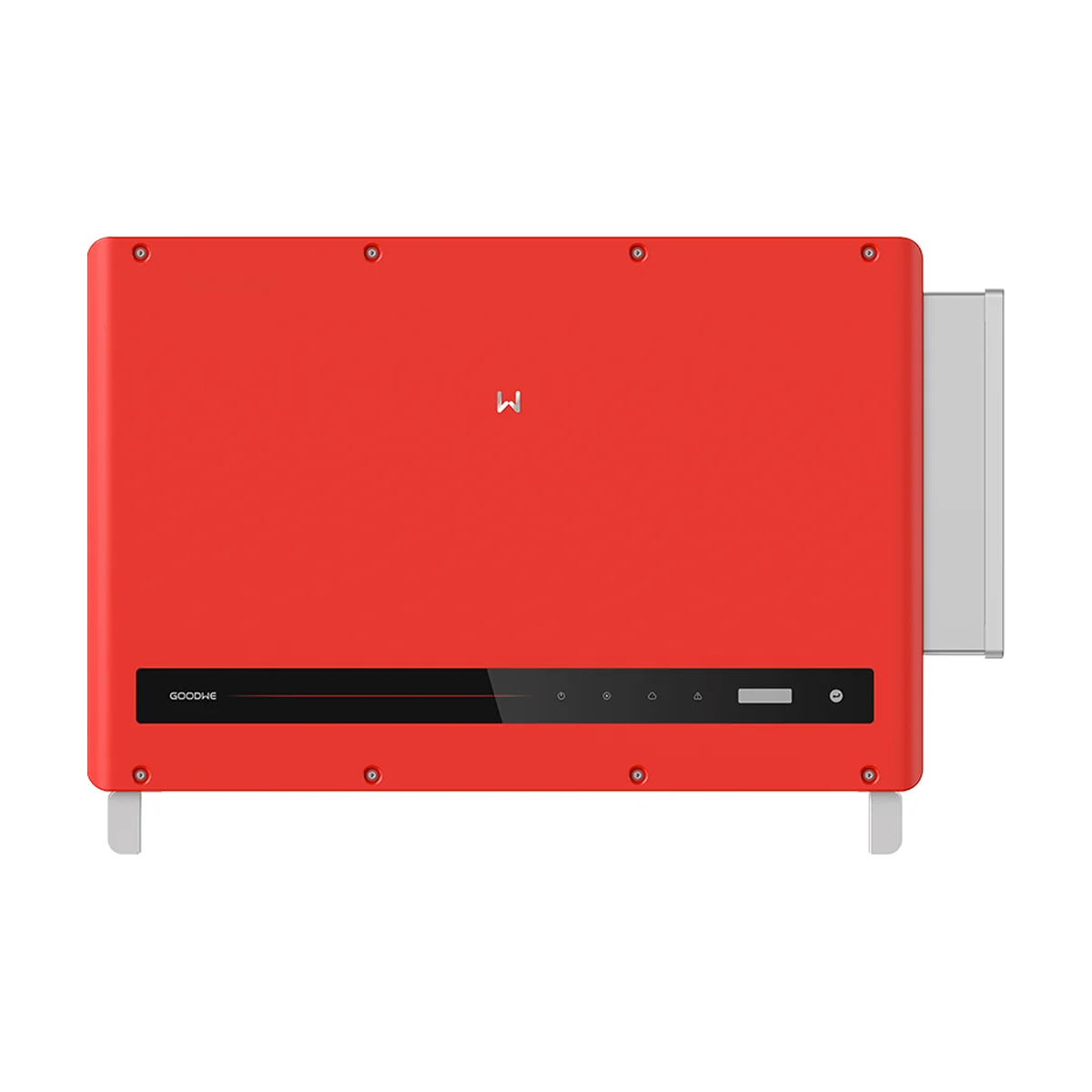

Onduleur GoodWe HT 100 kW triphasé GW100K-HT

L’onduleur GoodWe HT 100 kW appartient à la série HT 1100 V, conçue pour les grands systèmes photovoltaïques commerciaux et les petites centrales. Sa forte densité de puissance permet de réduire le nombre d’onduleurs sur un projet professionnel.

En bref : le GW100K-HT délivre 100 kW nominaux (110 kVA au maximum) en triphasé 400 V, à partir de dix trackers MPPT de 30 A sous 1 100 V au plus. Rendement européen de 98,3 %, boîtier IP66 de 93,5 kg, conformité EN 50549-1 attestée par TÜV Rheinland.

Un onduleur GoodWe HT 100 kW à forte densité de puissance

Le GW100K-HT délivre 100 kW nominaux et 110 kVA au maximum dans un boîtier de 1 008 × 678 × 343 mm et 93,5 kg. Il se raccorde en triphasé 400 V, avec un courant de sortie maximal de 167 A et des bornes AC acceptant jusqu’à 300 mm². Son ventilateur intelligent assure le refroidissement de -30 °C à +60 °C et l’indice IP66 permet la pose en extérieur.

GoodWe met en avant un fonctionnement au courant maximal jusqu’à 45 °C ambiants : l’onduleur HT 100 kW ne réduit pas sa puissance lors des après-midi chauds, quand la production est la plus forte. L’altitude d’utilisation va jusqu’à 5 000 m, avec un déclassement au-delà de 4 000 m, et l’humidité relative admise couvre 0 à 100 %, ce qui autorise une pose en façade, sous auvent ou sur une structure au sol exposée.

Dix MPPT et 1 100 V d’entrée

Dix trackers MPPT reçoivent deux chaînes chacun, avec 30 A par tracker (15 A par chaîne). La tension d’entrée maximale de 1 100 V et la plage MPPT de 180 à 1 000 V autorisent des chaînes longues. Ce découpage en dix zones indépendantes convient aux grandes toitures à plusieurs pans et aux centrales au sol à rangées multiples.

Dimensionner les chaînes d’un onduleur GoodWe HT 100 kW

La tension d’entrée nominale de 600 V et la tension de démarrage de 200 V servent de repères pour le plan de calepinage : vingt chaînes au total, réparties deux par tracker, avec un courant de court-circuit admis de 45 A par tracker. Les connecteurs MC4 acceptent des câbles de 4 à 6 mm². Dans la même série, les GW110K-HT et GW120K-HT passent à douze trackers et 98,5 kg ; le modèle de 100 kW reste le plus léger de la série HT 1100 V.

Ce que l’onduleur GoodWe HT 100 kW apporte à un projet

Avec 98,6 % de rendement maximal et 98,3 % de rendement européen, il limite les pertes de conversion. Moins d’appareils sur un même projet signifie moins de protections, moins de câblage AC et une maintenance plus simple. La fiche GoodWe cite aussi la limitation d’injection et la surveillance des charges via le régulateur SEC1000, utile quand le contrat de raccordement plafonne la puissance injectée.

Côté réseau, l’onduleur HT 100 kW travaille sur une plage de tension de 320 à 440 V, en 50 ou 60 Hz, avec un taux de distorsion harmonique inférieur à 3 %. Son facteur de puissance se règle de 0,8 en avance à 0,8 en retard de phase, ce qui permet de répondre aux consignes de puissance réactive fixées par le gestionnaire de réseau pour les installations de cette taille.

Protections et conformité

L’onduleur GoodWe HT 100 kW surveille le courant de chaque chaîne, l’isolement des panneaux et le courant résiduel, avec parafoudres de type II côté DC et côté AC. L’AFCI et la récupération PID sont disponibles en option. La communication passe par RS485, WiFi ou 4G en option, avec le protocole Modbus-RTU compatible SunSpec. Le certificat TÜV Rheinland atteste la conformité à EN 50549-1. Pour un projet neuf, nous comparons avec vous ce modèle et la série GT plus récente, selon les modules choisis, le nombre de pans et le budget, puis nous préparons le plan de chaînes et le dossier de raccordement.

Le sectionneur DC est intégré, tout comme les protections contre l’inversion de polarité, l’îlotage, les surintensités, les courts-circuits et les surtensions côté AC. La fiche française indique un arrêt à distance intégré, pratique pour couper la production depuis le poste de livraison. L’affichage se fait par LED, avec un écran LCD en option, et la mise en service passe par l’application mobile ; la consommation de nuit reste sous 2 W.

Caractéristiques techniques de l’onduleur GoodWe HT 100 kW

La fiche technique GoodWe de la série HT 1100 V est disponible en PDF dans l’onglet « Fiche technique ». Page officielle : GoodWe. Voir aussi nos onduleurs réseau, onduleurs triphasés, produits GoodWe, calcul de production.

Questions fréquentes

Quelle est la différence entre l’onduleur GoodWe HT 100 kW et le GoodWe GT ?

L’onduleur GoodWe HT 100 kW a 10 trackers de 30 A ; la série GT plus récente monte à 42 A par tracker pour les modules bifaces de grand format.

L’onduleur GoodWe HT 100 kW se raccorde-t-il en 400 V ?

Oui, en triphasé 400 V, 3L/N/PE ou 3L/PE.

La détection d’arc est-elle disponible sur l’onduleur HT 100 kW ?

Oui, l’AFCI est proposé en option sur la série HT.

Est-il conforme au raccordement en France ?

Oui, il est certifié EN 50549-1 par TÜV Rheinland.

Combien de chaînes peut-on raccorder sur l’onduleur HT 100 kW ?

Vingt chaînes, à raison de deux par tracker sur dix trackers MPPT, avec 30 A par tracker et une tension d’entrée maximale de 1 100 V.
