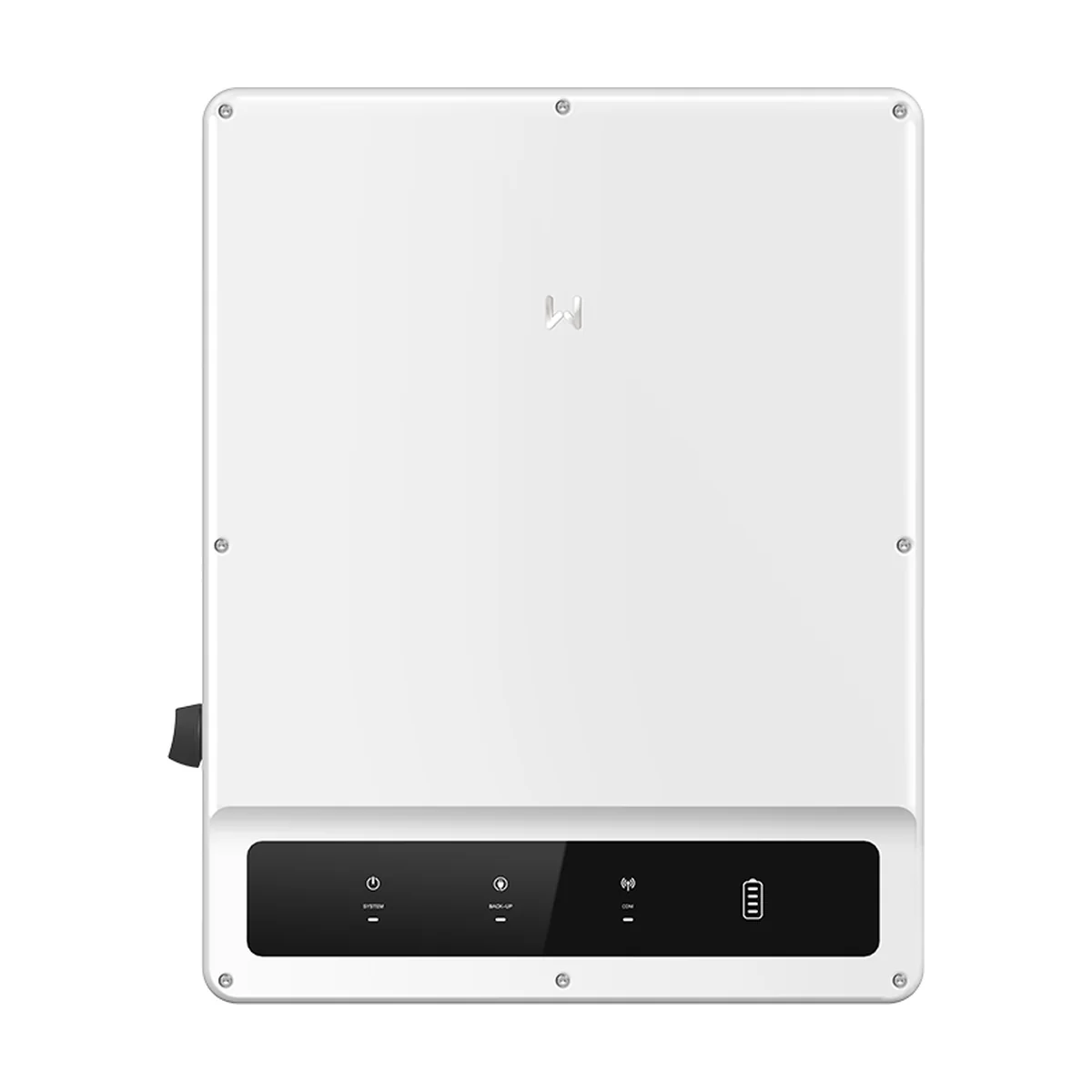

L’onduleur hybride GoodWe ET 40-50 s’adresse aux entreprises, exploitations agricoles et bâtiments tertiaires qui veulent stocker leur production photovoltaïque. Il gère un champ de panneaux jusqu’à 75 kW et une batterie haute tension, en triphasé 230/400 V.
En bref : la série ET50 existe en 40 kW (3 trackers) et 50 kW (4 trackers), avec une entrée batterie lithium-ion de 200 à 800 V chargée et déchargée à 100 A, soit 44 ou 55 kW. Associée au boîtier STS, elle bascule en secours au niveau UPS ; rendement maximal de 98,1 %, IP66, EN 50549-1 et EN 50549-10.
Un onduleur hybride GoodWe ET 40-50 pensé pour le stockage professionnel
La série ET50 propose deux puissances : 40 kW avec 3 trackers MPPT et 50 kW avec 4 trackers. Chaque tracker accepte deux chaînes, avec 42 A et 32 A en alternance. Le champ PV peut atteindre 60 kW sur le 40 kW et 75 kW sur le 50 kW. La batterie lithium-ion de 200 à 800 V se charge et se décharge à 100 A, soit 44 kW ou 55 kW. GoodWe associe cette série à sa batterie Lynx C pour une solution complète.
Plan de chaînes
Les trackers à 42 A reçoivent les chaînes de modules les plus puissants, ceux à 32 A les chaînes plus courtes ou moins exposées. Les courants de court-circuit admis sont de 55 A et 42 A selon le tracker. La plage MPPT va de 165 à 850 V pour une tension nominale de 620 V. GoodWe précise que l’onduleur hybride GoodWe ET 40-50 passe en veille au-dessus de 980 V et reprend sous 970 V, et que pour la plupart des modules la puissance d’entrée peut atteindre deux fois la puissance nominale, soit 100 kW sur le 50 kW : un ratio à valider au cas par cas avec la note de calcul.
Écrêtage des pointes et tarifs horaires
Les modes d’exploitation intégrés couvrent l’autoconsommation, l’écrêtage des pointes de puissance, le déplacement de consommation selon les heures pleines et creuses et le soutien au réseau. Pour un site dont l’abonnement est dimensionné sur quelques pointes de puissance, la batterie fournit ces pointes et permet de revoir la puissance souscrite.
Côté batterie, l’onduleur hybride GoodWe ET 40-50 accepte les deux grandes familles de lithium-ion citées par le fabricant, LFP et lithium ternaire, avec une tension nominale de 500 V et un démarrage à 200 V. Le dialogue avec le système de gestion de la batterie passe par le bus CAN, le compteur par RS485. Le rendement de la batterie vers le réseau atteint 97,7 %, ce qui limite les pertes sur chaque cycle de décharge.
Secours avec le boîtier STS
Associé au boîtier de commutation statique STS de GoodWe, vendu séparément, le système bascule en secours au niveau UPS. Hors réseau, le 40 kW fournit 44 kVA en continu, 48 kVA pendant 60 s et 60 kVA pendant 10 s ; le 50 kW fournit 55, 60 et 75 kVA. La mise en parallèle permet d’étendre la puissance, en réseau comme en site isolé.
En secours, le courant de sortie maximal atteint 63,8 A sous 400 V pour le 40 kW et 79,7 A pour le 50 kW, avec une distorsion de tension inférieure à 3 % sur charge linéaire. Les réserves de 10 secondes servent aux démarrages de moteurs, compresseurs et pompes, fréquents dans les ateliers et les exploitations.
Installation de l’onduleur hybride GoodWe ET 40-50
Le boîtier de 520 × 660 × 260 mm pèse 62 kg (40 kW) ou 65 kg (50 kW). Classé IP66, il travaille entre -35 °C et +60 °C grâce à un refroidissement par ventilateurs pilotés. La communication passe par RS485, WiFi, LAN et Bluetooth, la 4G en option. Le certificat TÜV Rheinland atteste la conformité à EN 50549-1 et EN 50549-10. Nous dimensionnons avec vous l’onduleur, la batterie et le boîtier STS selon vos courbes de charge.
La pose est murale, jusqu’à 4 000 m d’altitude et 95 % d’humidité relative. Le sectionneur DC et l’arrêt à distance sont intégrés ; les parafoudres DC peuvent passer en type I + II en option pour les sites exposés à la foudre. La consommation de nuit de l’onduleur hybride GoodWe ET 40-50 reste inférieure à 15 W.
Caractéristiques techniques de l’onduleur hybride GoodWe ET 40-50
Les deux versions de l’onduleur hybride GoodWe ET 40-50
| Puissance nominale AC | Référence | Puissance PV max. | Charge / décharge max. | Trackers MPPT | Secours (avec boîtier STS) | Poids |
|---|---|---|---|---|---|---|
| 40 kW | GW40K-ET-10 | 60 kW | 44 kW | 3 | 44 kVA (60 kVA 10 s) | 62 kg |
| 50 kW | GW50K-ET-10 | 75 kW | 55 kW | 4 | 55 kVA (75 kVA 10 s) | 65 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3L/N/PE, 230/400 V |
| Tension d’entrée PV max. | 1 000 V |
| Plage MPPT | 165 à 850 V |
| Courant par MPPT | 42 / 32 A en alternance, 2 chaînes par MPPT |
| Batterie | Lithium-ion 200 à 800 V (nominal 500 V), 100 A, 1 entrée |
| Secours | Bascule de niveau UPS avec le boîtier STS GoodWe (vendu séparément) |
| Rendement max. / européen | 98,1 % / 97,5 % |
| Rendement batterie vers AC | 97,7 % |
| Protections | Parafoudres type II DC (type I + II en option) et AC, AFCI en option |
| Refroidissement | Ventilation intelligente |
| Indice de protection | IP66 |
| Température de fonctionnement | -35 °C à +60 °C |
| Dimensions (L × H × P) | 520 × 660 × 260 mm |
| Communication | RS485, WiFi + LAN + Bluetooth, 4G + Bluetooth en option ; BMS en CAN |
| Consommation de nuit | < 15 W |
| Norme réseau | EN 50549-1 et EN 50549-10 (certificat TÜV Rheinland) |
La fiche technique GoodWe de la série ET50 se télécharge dans l’onglet « Fiche technique » ci-dessus. Page officielle : GoodWe. Pour un projet de stockage, consultez aussi nos onduleurs hybrides, onduleurs triphasés, batteries solaires et produits GoodWe.
Questions fréquentes
Faut-il un boîtier supplémentaire pour le secours de l’onduleur hybride GoodWe ET 40-50 ?
Oui, le secours au niveau UPS demande le boîtier STS de GoodWe, vendu séparément.
Quelle batterie associer à l’onduleur hybride ET 40-50 ?
Une batterie lithium-ion haute tension de 200 à 800 V ; GoodWe propose la Lynx C. Nous vérifions la compatibilité sur la liste officielle.
Quelle puissance de panneaux raccorder ?
Jusqu’à 60 kW sur le 40 kW et 75 kW sur le 50 kW.
Est-il certifié pour le réseau français ?
Oui, TÜV Rheinland l’a certifié selon EN 50549-1 et EN 50549-10.
L’onduleur hybride ET 40-50 peut-il fonctionner en site isolé ?
Oui, la mise en parallèle est prévue en réseau comme hors réseau, et le secours fournit 44 ou 55 kVA en continu selon le modèle, avec le boîtier STS.
