L’onduleur hybride GoodWe ESA (référence ETA-G20) est le module de puissance du système triphasé ESA 5-30 kW. Il gère vos panneaux, une batterie haute tension empilée sous lui et le secours de la maison ou du local, le tout dans un ensemble pré-câblé.
Un système tout-en-un empilable

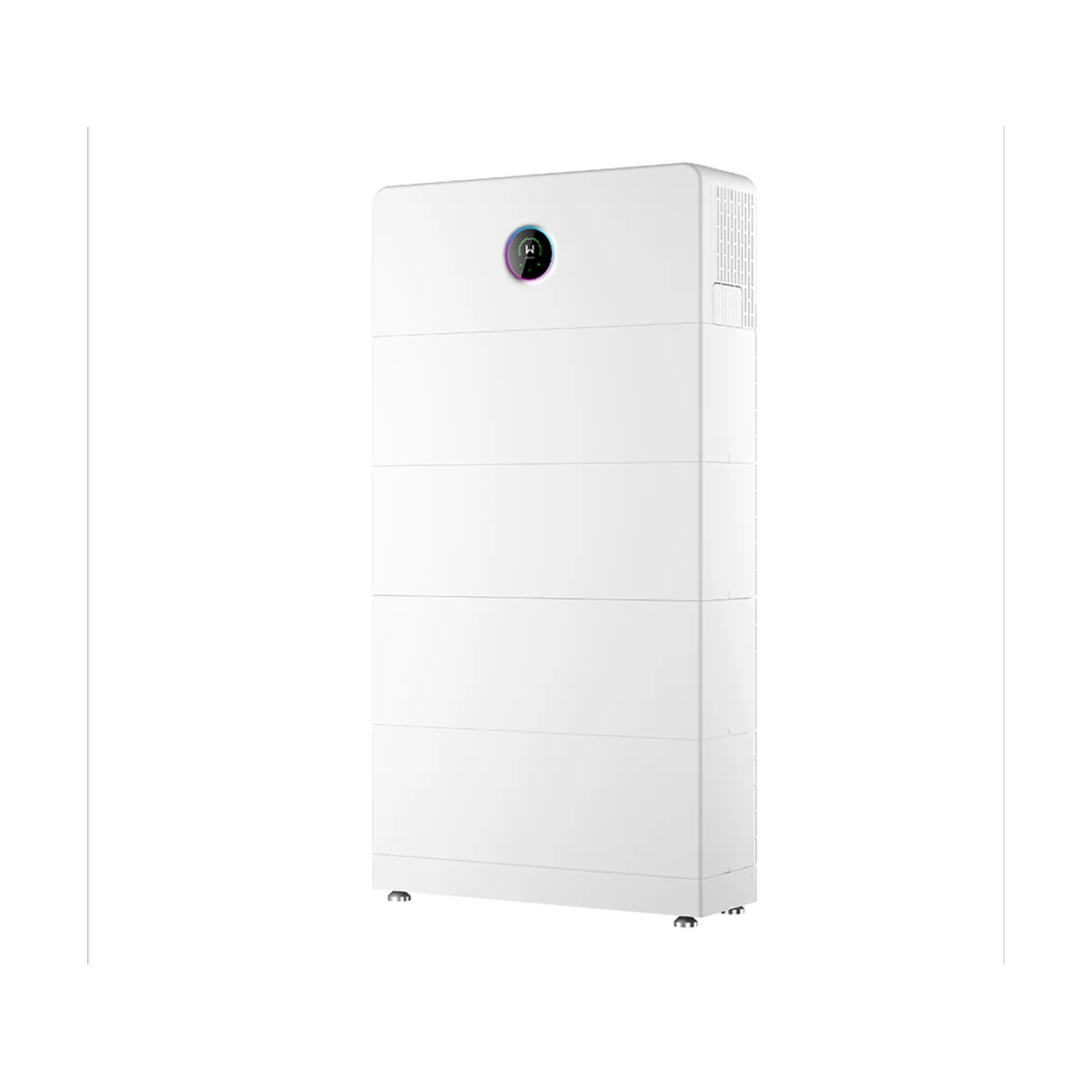

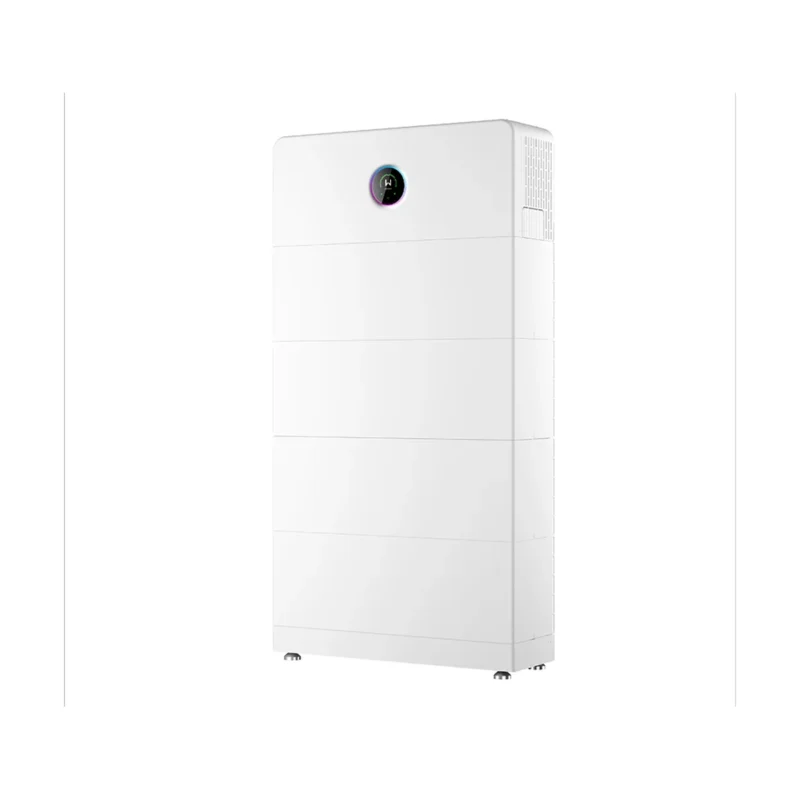

Le module de puissance de 800 × 340 × 270 mm se pose sur une colonne de modules de batterie GoodWe BAT-D-G20 (série Lynx D G2) de 5, 6, 8 ou 9 kWh, jusqu’à 12 modules, soit 108 kWh. Le câblage entre l’onduleur et les batteries est intégré, ce qui réduit le temps de pose. On peut mélanger des capacités différentes, ou ajouter des modules neufs à des modules plus anciens. Le module pèse 34 kg jusqu’à 20 kW et 38 kg au-delà.
Secours de toute la maison
En cas de coupure, la bascule vers le port de secours prend moins de 4 ms. Grâce au bypass interne de 63 A (80 A pour les 25 et 29,999 kW), le système peut alimenter l’ensemble du logement par ce port. Hors réseau, l’onduleur supporte une surcharge de courte durée : par exemple 20 kVA pendant 10 s pour le 10 kW. Il accepte aussi un fonctionnement en parallèle, raccordé ou non au réseau.
Quelle puissance pour l'onduleur hybride GoodWe ESA ?
GoodWe autorise un champ PV jusqu’à deux fois la puissance nominale : 10 kW de panneaux sur le 5 kW, 60 kW sur le 29,999 kW. Les modèles jusqu’à 10 kW ont 3 trackers MPPT de 21 A, ceux de 12 à 30 kW en ont 4, dont deux de 42 A au-delà de 20 kW. La charge et la décharge vont de 5 kW / 5,5 kW sur le petit modèle à 30 kW / 33 kW sur le plus grand. Une maison de 9 kWc s’oriente vers le 8 ou 10 kW ; un local professionnel vers les modèles de 20 à 30 kW. Chaque kWh stocké le midi et consommé le soir évite un achat au réseau à 0,2001 €.
Sécurité et pilotage
Les parafoudres de type II sont fournis côté DC et AC ; l’AFCI 3.0 et le Rapid Shutdown sont proposés en option. Les modules de batterie intègrent chauffage et extinction par aérosol. La communication passe par WiFi, LAN, Bluetooth et RS485 (4G en option), avec Modbus-RTU et Modbus-TCP. Le système est certifié EN 50549-1 et EN 50549-10 par TÜV Rheinland.
Caractéristiques techniques de l’onduleur hybride GoodWe ESA
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. | Charge / décharge batterie max. | Trackers MPPT | Rendement européen | Poids |
|---|---|---|---|---|---|---|
| 5 kW | GW5K-ETA-G20 | 10 kW | 5 / 5,5 kW | 3 | 96,4 % | 34 kg |
| 6 kW | GW6K-ETA-G20 | 12 kW | 6 / 6,6 kW | 3 | 96,9 % | 34 kg |
| 8 kW | GW8K-ETA-G20 | 16 kW | 8 / 8,8 kW | 3 | 97,1 % | 34 kg |
| 10 kW | GW10K-ETA-G20 | 20 kW | 10 / 11 kW | 3 | 97,2 % | 34 kg |
| 12 kW | GW12K-ETA-G20 | 24 kW | 12 / 13,2 kW | 4 | 97,2 % | 34 kg |
| 15 kW | GW15K-ETA-G20 | 30 kW | 15 / 16,5 kW | 4 | 97,3 % | 34 kg |
| 20 kW | GW20K-ETA-G20 | 40 kW | 20 / 22 kW | 4 | 97,3 % | 34 kg |
| 25 kW | GW25K-ETA-G20 | 50 kW | 25 / 27,5 kW | 4 | 97,4 % | 38 kg |
| 29.999 kW | GW29.999K-ETA-G20 | 60 kW | 30 / 33 kW | 4 | 97,4 % | 38 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3L/N/PE, 230/400 V |
| Tension d'entrée PV max. | 1 000 V |
| Plage MPPT | 120 à 950 V |
| Tension de démarrage | 150 V |
| Courant par MPPT | 21 A (42 A sur deux entrées des 20 à 30 kW) |
| Batterie | LiFePO4 haute tension 700 à 950 V : modules GoodWe BAT-D-G20 (Lynx D G2), jusqu'à 12 modules / 108 kWh |
| Secours | Port de secours, bascule < 4 ms ; bypass interne 63 A (80 A dès 25 kW) |
| Rendement max. | 98,0 à 98,2 % |
| Rendement batterie vers AC | 98,0 % |
| Protections | Parafoudres type II DC et AC, AFCI et Rapid Shutdown en option |
| Refroidissement | Ventilation intelligente |
| Indice de protection | IP66 |
| Température de fonctionnement | -35 °C à +60 °C |
| Dimensions (L × H × P) | 800 × 340 × 270 mm |
| Communication | RS485, WiFi + LAN + Bluetooth, 4G en option ; Modbus-RTU, Modbus-TCP |
| Norme réseau | EN 50549-1 et EN 50549-10 (certificat TÜV Rheinland) |
Questions fréquentes
Quelles batteries utiliser avec l'ESA ETA-G20 ?
Les modules GoodWe BAT-D-G20 (Lynx D G2) de 5,1, 6, 8,3 ou 9 kWh, empilés sous le module de puissance, jusqu'à 12 modules.
Le secours couvre-t-il toute la maison ?
Oui, le bypass interne de 63 A (80 A dès 25 kW) permet de raccorder toute l'installation sur le port de secours.
Combien de temps dure la bascule en cas de coupure ?
Moins de 4 ms selon la fiche GoodWe.
Ce modèle convient-il au monophasé ?
Non, il est triphasé. Le système ESA existe en monophasé de 3 à 10 kW (références EHA-G20).
