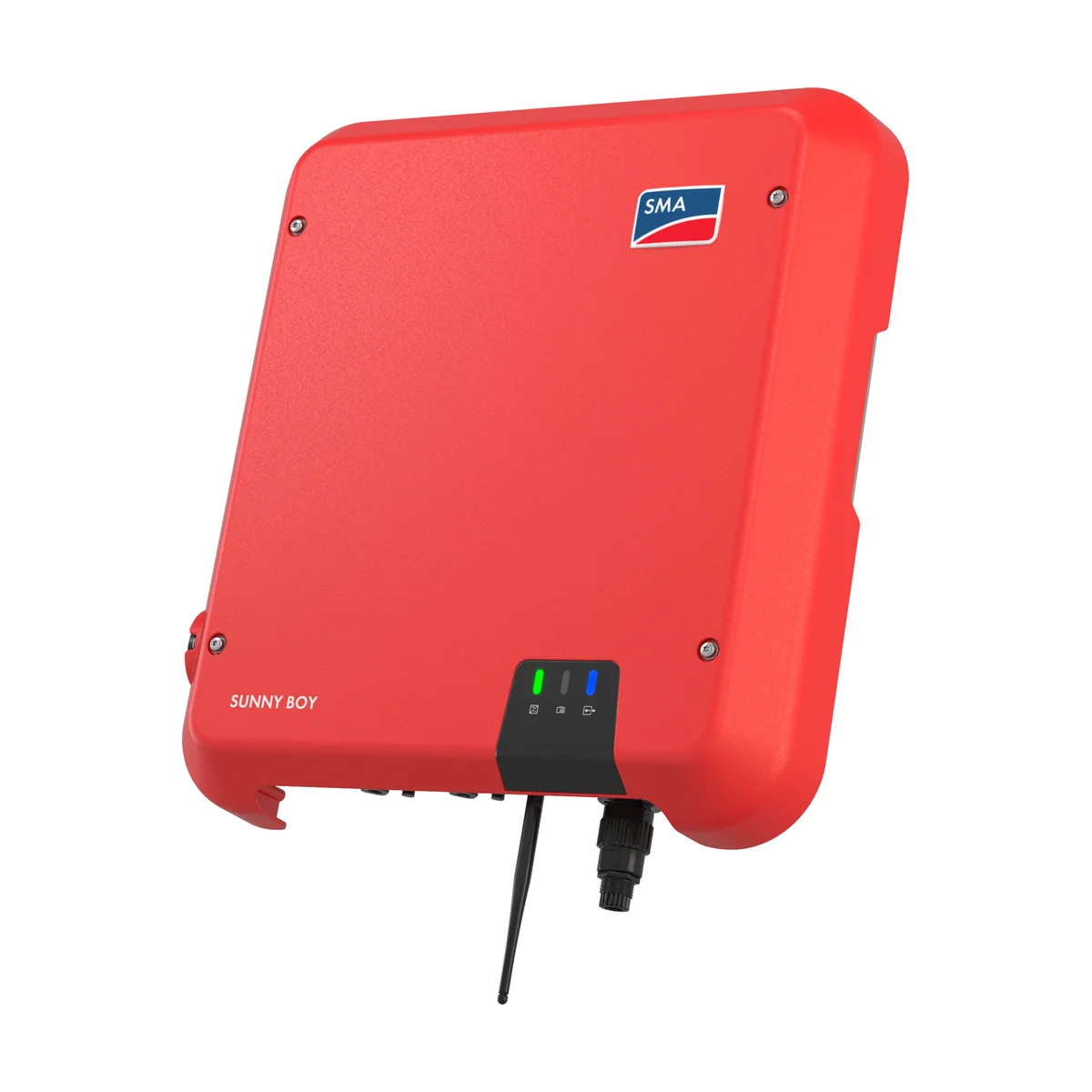

Onduleur réseau SMA Sunny Boy 3.0 à 6.0 monophasé

L’onduleur SMA Sunny Boy 3.0-6.0 convertit la production de vos panneaux en courant monophasé 230 V. C’est la gamme résidentielle la plus répandue du fabricant allemand, pour les toitures de maison de 3 à 9 kWc raccordées en monophasé.

En bref : cinq puissances de 3 000 à 6 000 W, deux trackers MPP de 15 A, jusqu’à 9 000 Wc de panneaux sur le 6.0 et une détection d’arc (AFCI) de série. Boîtier IP65 de 17,5 kg, 25 dB(A), garantie de 5 ans étendue à 10 ans après enregistrement.

Deux trackers pour les toitures en L ou est-ouest

Chaque modèle dispose de deux trackers MPP indépendants, chacun capable de recevoir deux chaînes et 15 A. Vous pouvez ainsi répartir les panneaux sur deux pans d’orientations différentes sans que le moins bien exposé freine l’autre. La plage de tension MPP s’étend jusqu’à 500 V, avec un démarrage à 125 V. SMA ShadeFix, intégré, ajuste le suivi du point de puissance maximale en cas d’ombre partielle.

Sur une maison dont le toit est coupé par une noue ou une lucarne, l’onduleur SMA Sunny Boy 3.0-6.0 permet de traiter chaque pan comme une installation séparée. Chaque entrée accepte jusqu’à 20 A par chaîne en court-circuit, une marge utile avec les panneaux de forte intensité. La tension d’entrée assignée est de 365 V.

Quel onduleur SMA Sunny Boy 3.0-6.0 choisir entre 3 et 6 kW ?

SMA autorise un champ photovoltaïque plus puissant que l’onduleur : 5 500 Wc sur le 3.0 et le 3.6, 7 500 Wc sur le 4.0 et le 5.0, 9 000 Wc sur le 6.0. Le modèle 3.6 correspond à 16 A en sortie, une limite fréquente en monophasé. Pour 6 kWc de panneaux, le 5.0 est un choix courant ; pour 8 à 9 kWc, le 6.0. Le rendement européen varie peu d’un modèle à l’autre (96,4 à 96,6 %). Notre bureau d’études valide ce choix avec votre abonnement et la configuration de la toiture.

Le seuil bas de la plage MPP monte avec la puissance, de 110 V sur le 3.0 à 210 V sur le 6.0 : un modèle de forte puissance demande donc des chaînes plus longues pour travailler dans sa zone utile. Le rendement maximal reste de 97,0 % sur les cinq modèles.

Sécurité : la détection d’arc de série

La génération AV-41 intègre une protection contre les arcs électriques (AFCI) et un diagnostic des courbes I-V et P-V, qui permet de repérer une chaîne ou un connecteur défaillant. S’y ajoutent le sectionneur DC, la surveillance du défaut à la terre et une unité de surveillance du courant de défaut sensible à tous les courants. La fiche cite l’UTE C15-712, l’EN 50549-1 et la VFR 2014 parmi les homologations.

Un arc électrique naît le plus souvent d’un connecteur mal serti ou d’un câble abîmé côté courant continu. En coupant la production dès qu’il en détecte la signature, l’onduleur SMA Sunny Boy 3.0-6.0 limite le risque d’échauffement sous la toiture ; le diagnostic I-V indique ensuite à l’installateur quelle chaîne contrôler.

Installation, suivi et évolutions

L’onduleur SMA Sunny Boy 3.0-6.0 tient dans un boîtier de 435 × 470 × 176 mm ; il pèse 17,5 kg, se pose à l’intérieur ou à l’extérieur (IP65, -25 °C à +60 °C) et reste discret à 25 dB(A). La mise en service se fait par l’interface web depuis un smartphone ; la production se suit ensuite dans l’application SMA Energy. L’onduleur SMA Sunny Boy 3.0-6.0 accepte plus tard une gestion de l’énergie SMA (Sunny Home Manager, compteur Energy Meter) ou un stockage par couplage AC, et le module SMA Power Limiter pour les installations pilotées par télécommande centralisée.

Le service SMA Smart Connected, disponible en France, surveille l’onduleur à distance et prévient le propriétaire et l’installateur en cas de dysfonctionnement. Avec un compteur SMA Energy Meter, l’injection se limite dynamiquement entre 0 % et 100 %. Les protocoles Modbus (SMA, SunSpec), Webconnect et SMA Data relient l’onduleur à un gestionnaire d’énergie.

Caractéristiques techniques de l’onduleur SMA Sunny Boy 3.0-6.0

Par modèle

Commun aux cinq modèles

Toutes les valeurs ci-dessus proviennent de la fiche SMA de l’onduleur SMA Sunny Boy 3.0-6.0, téléchargeable dans l’onglet « Fiche technique ». Page officielle : SMA. Pour comparer, parcourez nos onduleurs monophasés, l’ensemble des onduleurs réseau et des produits SMA, ou estimez ce que produira votre toiture avec notre calcul de production.

Questions fréquentes

L’onduleur SMA Sunny Boy 3.0-6.0 fonctionne-t-il avec une batterie ?

Pas directement : c’est un onduleur réseau. Un stockage s’ajoute par couplage AC avec un onduleur chargeur SMA.

Quelle différence entre les Sunny Boy 3.6 et 4.0 ?

Le 3.6 délivre 3 680 W (16 A) et accepte 5 500 Wc ; le 4.0 délivre 4 000 W et accepte 7 500 Wc de panneaux.

Peut-on raccorder deux pans de toiture ?

Oui, chaque modèle possède deux trackers MPP indépendants.

Comment obtenir la garantie de 10 ans ?

En enregistrant l’onduleur sur le site de service SMA ; les conditions de la garantie constructeur s’appliquent.

Que fait la détection d’arc ?

Elle surveille le côté courant continu et coupe la production si elle repère un arc électrique, puis le diagnostic I-V et P-V indique la chaîne à vérifier.
