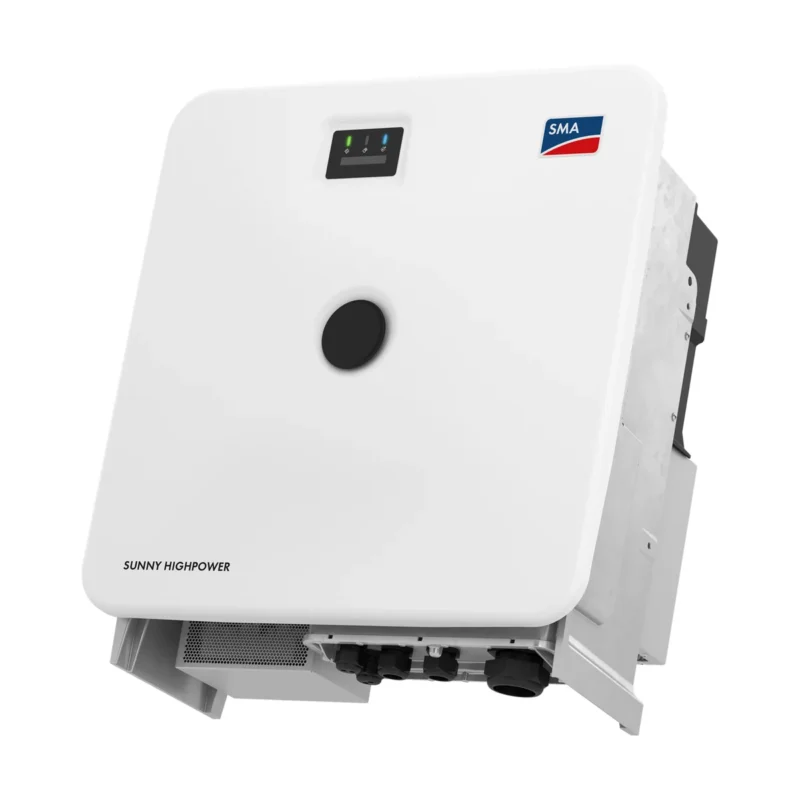

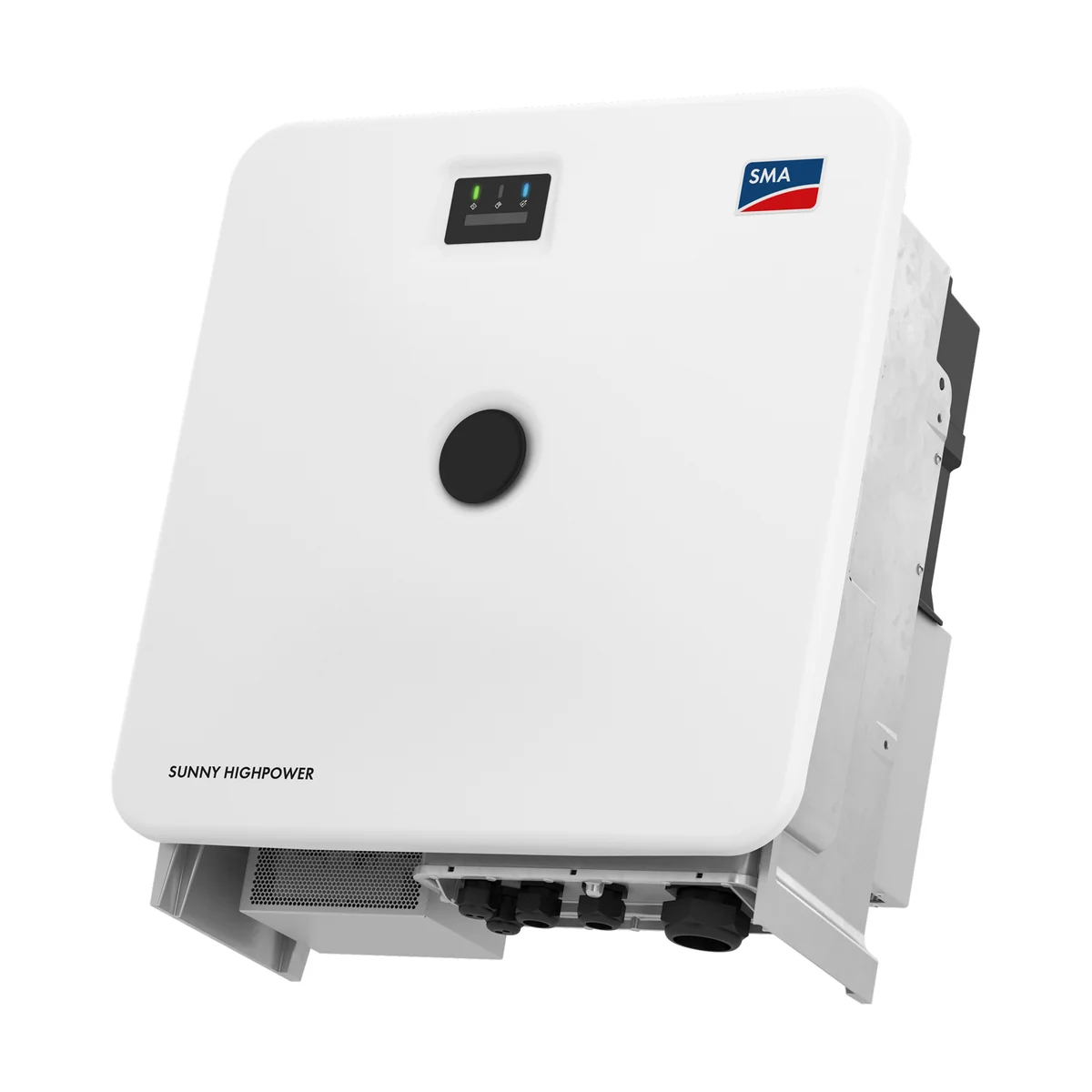

L’onduleur SMA Sunny Highpower PEAK3 est l’élément central des centrales photovoltaïques SMA à architecture décentralisée : au lieu d’un gros onduleur central, plusieurs appareils de 100 à 180 kW sont répartis sur le champ de panneaux. Il s’adresse aux centrales au sol, aux grandes toitures industrielles et aux projets agrivoltaïques.
Une gamme pensée pour les grandes centrales
Le PEAK3 accepte jusqu’à 1 500 V en entrée (1 100 V pour le modèle 100 kW) et un rapport puissance DC / puissance AC pouvant atteindre 200 % : 360 kWc de panneaux pour 180 kW en sortie. Il dispose d’un seul tracker MPP de 180 A, alimenté par des boîtiers de raccordement DC externes, au choix de l’installateur. SMA annonce une puissance tenue sans réduction jusqu’à 50 °C. Les rendements européens vont de 98,5 % à 98,9 %.
Bien choisir la tension de sortie
Le point clé de la gamme est la tension AC. Seul le SHP 100-21 sort en 400 V et peut se raccorder à un tableau basse tension classique. Les SHP 150-21, 172-21 et 180-21 sortent respectivement en 600, 660 et 690 V : ils se raccordent à un transformateur dédié, dans un poste de livraison HTA. C’est ce qui permet de grouper plusieurs appareils de 151 A sur des câbles de section raisonnable. Notre bureau d’études choisit le modèle selon le raccordement prévu par le gestionnaire de réseau.
Installation et exploitation
Le boîtier de 770 × 830 × 462 mm pèse 99 kg et se monte en rack, à l’extérieur grâce à l’indice IP65. Le refroidissement OptiCool, à ventilateur régulé, tient de -25 °C à +60 °C. Les parafoudres AC et DC de type II, la surveillance du défaut à la terre et l’unité de surveillance des courants de défaut sont intégrés. La mise en service et le contrôle de toute la centrale se font depuis un SMA Data Manager, avec les fonctions Integrated Plant Control et Q on Demand 24/7 demandées par les gestionnaires de réseau.
Raccordement au réseau et garantie
Les quatre modèles sont certifiés EN 50549-1 par Bureau Veritas, comme unités de production de type A et B. La fiche cite aussi les règles VDE-AR-N 4110/4120 et C10/11. L’onduleur SMA Sunny Highpower PEAK3 est garanti 5 ans, avec des extensions possibles jusqu’à 25 ans ; le service SMA Smart Connected signale les défauts à distance pour réduire les interventions.
Caractéristiques techniques de l’onduleur SMA Sunny Highpower PEAK3
Par modèle
| Puissance assignée AC | Référence | Puissance PV max. | Tension d'entrée max. | Plage MPP | Tension AC nominale (plage) | Rendement max. / européen |
|---|---|---|---|---|---|---|
| 100 kW | SHP 100-21 | 200 kWc | 1 100 V | 590 à 1 000 V | 400 V (177 à 477 V) | 98,8 % / 98,5 % |
| 150 kW | SHP 150-21 | 300 kWc | 1 500 V | 880 à 1 450 V | 600 V (480 à 690 V) | 99,1 % / 98,8 % |
| 172 kW | SHP 172-21 | 344 kWc | 1 500 V | 968 à 1 450 V | 660 V (528 à 759 V) | 99,2 % / 98,9 % |
| 180 kW | SHP 180-21 | 360 kWc | 1 500 V | 1 012 à 1 450 V | 690 V (552 à 793 V) | 99,2 % / 98,9 % |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Trackers MPP | 1, courant d'entrée 180 A (325 A en court-circuit) |
| Entrées DC | 1 ou 2 (option) vers des boîtiers de raccordement externes |
| Courant de sortie max. | 151 A |
| Raccordement AC | Triphasé 3-PE, 50 Hz |
| Facteur de puissance | 1, réglable de 0 inductif à 0 capacitif |
| Taux de distorsion (THD) | < 0,5 % |
| Protections | Parafoudres AC et DC type II, surveillance du défaut à la terre et du réseau, inversion de polarité DC |
| Indice de protection | IP65 |
| Température de fonctionnement | -25 °C à +60 °C |
| Refroidissement / bruit | OptiCool actif, 69 dB(A) |
| Topologie | Sans transformateur |
| Dimensions (L × H × P) | 770 × 830 × 462 mm |
| Poids | 99 kg |
| Montage | En rack |
| Communication | Ethernet (2 ports) ; SMA Modbus, SunSpec Modbus, Speedwire |
| Fonctions centrale | OptiTrac, Integrated Plant Control, Q on Demand 24/7 |
| Garantie | 5 ans ; extensions à 10, 15, 20 ou 25 ans en option |
| Normes (extrait de la fiche) | IEC/EN 62109-1/-2, VDE-AR-N 4110/4120, EN 50549, C10/11, CEI 0-16 |
Questions fréquentes
Quel modèle se raccorde en 400 V ?
Uniquement le SHP 100-21. Les 150, 172 et 180 kW sortent en 600 à 690 V et demandent un transformateur dédié.
Combien de panneaux par onduleur ?
Jusqu'à 200 kWc pour le 100 kW et 360 kWc pour le 180 kW, d'après la fiche SMA.
Les boîtiers de raccordement DC sont-ils inclus ?
Non. L'onduleur a une ou deux entrées pour des boîtiers de raccordement externes, à choisir à part.
Peut-il fonctionner en site isolé ?
La fiche le donne compatible off-grid et avec le SMA Fuel Save Controller, dans des systèmes hybrides avec groupe électrogène.
