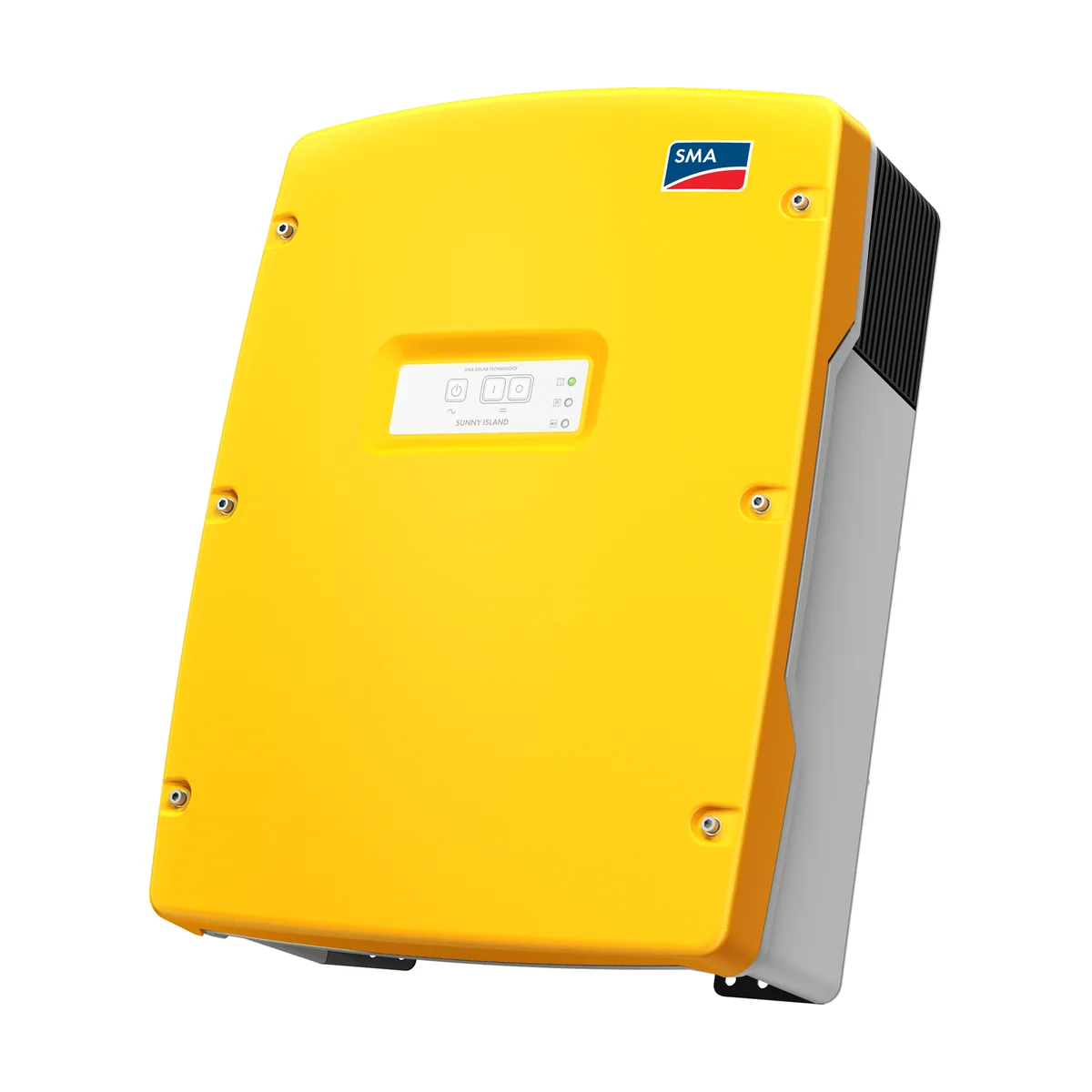

L’onduleur SMA Sunny Island est le cœur des installations hors réseau de SMA. Relié à une batterie 48 V, il fabrique un réseau électrique local sur lequel se raccordent vos appareils, vos onduleurs solaires et, si besoin, un groupe électrogène.
À quoi sert un onduleur SMA Sunny Island ?
SMA le décrit comme une solution universelle : sites isolés sans raccordement, secours d’une maison raccordée en cas de coupure, ou augmentation de l’autoconsommation. Il n’a pas d’entrée pour les panneaux : ceux-ci passent par un onduleur photovoltaïque classique (par exemple un Sunny Boy), raccordé côté AC sur le réseau créé par le Sunny Island. Un groupe électrogène ou une éolienne peuvent s’y ajouter, et SMA indique plus de 150 000 appareils installés dans le monde.
Une réserve de puissance pour les démarrages
Les appareils à moteur (pompe, compresseur, outillage) demandent une forte pointe au démarrage. Le Sunny Island y répond : le 8.0H fournit 6 000 W en continu, 8 000 W pendant 30 minutes et 11 000 W pendant 3 secondes à 25 °C ; le 6.0H respectivement 4 600, 6 000 et 11 000 W ; le 4.4M 3 300, 4 400 et 5 500 W. À 45 °C, la puissance continue descend à 3 000, 3 700 et 5 430 W : l’emplacement doit rester ventilé.
Batteries : plomb ou lithium
L’appareil fonctionne en 48 V (41 à 63 V) avec des batteries plomb ouvertes ou étanches de 100 à 10 000 Ah, ou des batteries lithium-ion approuvées par SMA de 50 à 10 000 Ah. Il gère la charge selon une courbe IUoU avec charge complète et d’égalisation automatiques, calcule l’état de charge et protège contre la décharge profonde. Le courant de charge atteint 75 A (4.4M), 110 A (6.0H) ou 140 A (8.0H).
Monophasé, triphasé et grands systèmes
Un appareil suffit pour un réseau monophasé ; trois appareils forment un réseau triphasé. Les modèles 6.0H et 8.0H se mettent en parallèle et en multicluster, avec les boîtiers Multicluster-Box, pour des systèmes plus puissants, et basculent en secours en 0 à 20 ms. Le boîtier IP54 pèse 44 kg (4.4M) ou 63 kg (6.0H, 8.0H). Un site isolé se dimensionne au cas par cas : consommation, autonomie voulue, batterie et groupe. Nous réalisons cette étude avec vous.
Caractéristiques techniques de l’onduleur SMA Sunny Island
Par modèle
| Puissance 30 min à 25 °C | Référence | Puissance assignée | Pointe 3 s | Courant de charge max. | Poids |
|---|---|---|---|---|---|
| 4.4 kW | SI4.4M-13 | 3 300 W | 5 500 W | 75 A | 44 kg |
| 6.0 kW | SI6.0H-13 (capot blanc) | 4 600 W | 11 000 W | 110 A | 63 kg |
| 8.0 kW | SI8.0H-13 | 6 000 W | 11 000 W | 140 A | 63 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Type | Onduleur batterie (réseau isolé, secours, autoconsommation), sans entrée photovoltaïque |
| Sortie | 230 V, 50 Hz (réglable 45 à 65 Hz) |
| Batterie | 48 V (41 à 63 V) |
| Batteries compatibles | Plomb (FLA, VRLA) 100 à 10 000 Ah ; lithium-ion approuvées 50 à 10 000 Ah |
| Entrée réseau ou groupe | 50 A, 11 500 W max. |
| Rendement max. | 95,5 % (4.4M) ; 95,8 % (6.0H, 8.0H) |
| Bascule en secours (sans boîtier) | 0 à 20 ms sur 6.0H et 8.0H ; non prévue sur le 4.4M |
| Systèmes | Monophasé ou triphasé (3 appareils) ; multicluster sur 6.0H et 8.0H |
| Indice de protection | IP54 |
| Température de fonctionnement | -25 °C à +60 °C |
| Dimensions (L × H × P) | 467 × 612 × 242 mm |
| Communication | Speedwire, Webconnect, Sunny Portal ; carte micro SD en option |
| Garantie | 5 ans ; 10 ans gratuitement après enregistrement |
Questions fréquentes
Le Sunny Island injecte-t-il sur le réseau ?
Non, c'est un onduleur batterie : il crée un réseau local ou sert de secours ; la production solaire passe par un onduleur photovoltaïque.
Quelle batterie utiliser ?
Une batterie 48 V : plomb (FLA, VRLA) ou lithium-ion figurant sur la liste des batteries approuvées par SMA.
Peut-on faire du triphasé ?
Oui, avec trois Sunny Island ; les 6.0H et 8.0H acceptent aussi le multicluster pour les grands systèmes.
Quelle garantie ?
5 ans, étendus gratuitement à 10 ans après enregistrement de l'appareil chez SMA.
