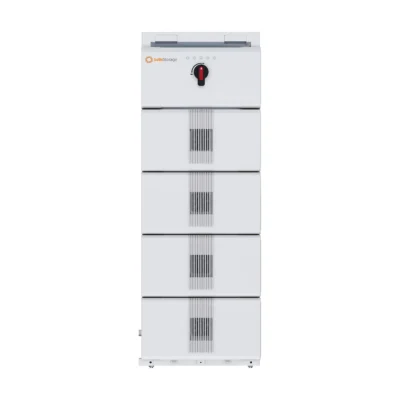

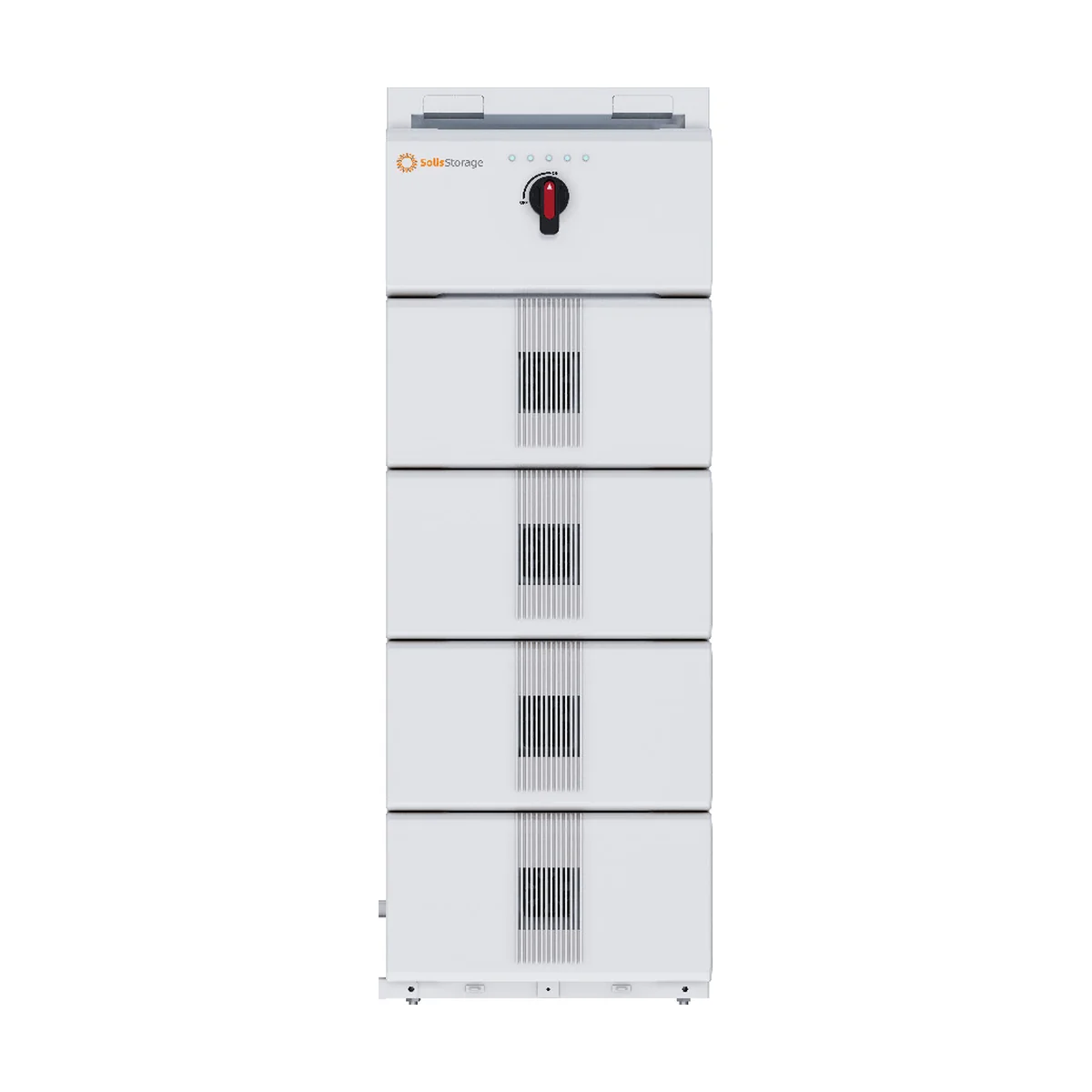

L’unité BMS Solis FlexCore-ID pilote un cluster de batterie professionnelle FlexCore-ID. Posée au sommet de la pile, elle surveille les modules, ouvre le circuit en cas de défaut et dialogue avec l’onduleur hybride et la supervision du site.
Ce que fait le contrôleur CB250A
Dans un cluster FlexCore-ID, les modules de 20,09 kWh sont raccordés en série : de 3 modules (60,27 kWh, environ 192 V) à 13 modules (261 kWh). Le contrôleur FlexCore-ID-CB250A en assure la gestion. Il accepte un courant maximal de 250 A, au-dessus du régime conseillé de 157 A, et porte l’interrupteur de coupure en façade. Il remonte l’état de chaque module vers l’onduleur et vers la supervision, par bus CAN, réseau LAN, 4G ou Wi-Fi.
Dans quels cas l'acheter
Chaque cluster demande un contrôleur. L’unité BMS Solis FlexCore-ID s’achète pour une installation neuve, avec au moins trois modules ; pour ajouter un cluster à un stockage existant, SolisStorage en acceptant six en parallèle ; ou pour remplacer un contrôleur. Les onduleurs hybrides Solis de 30 à 125 kW ont deux ports batterie indépendants : deux clusters peuvent ainsi se raccorder au même onduleur, chacun avec son contrôleur.
Compatibilité
Le contrôleur ne gère que les modules FlexCore-ID-BAT20kWh. Côté onduleur, la fiche cite pour un réseau 230/400 V les Solis S6-EH3P(30-60)K-H(21A) et S6-EH3P(80-125)K10-NV-YD-H. La tension du cluster doit rester dans la plage batterie de l’onduleur : 150 à 800 V pour les 30-60 kW, 300 à 950 V pour les 80-125 kW. Notre bureau d’études fixe le nombre de modules en conséquence avant la commande.
Un exemple : avec trois modules, le cluster travaille autour de 192 V, dans la plage d’un onduleur de 30 à 60 kW mais sous le seuil de 300 V des modèles de 80 à 125 kW. Il faut alors au moins cinq modules pour un onduleur de 100 kW. À l’inverse, treize modules dépassent 800 V et réservent le cluster aux modèles de 80 à 125 kW. Ces calculs se font à partir des tensions de la fiche, avant de passer commande du contrôleur et des modules, pour éviter un cluster impossible à mettre en service.
Installation
Le contrôleur mesure 532 × 350 × 1 000 mm et pèse 50 kg. Comme les modules, il est classé IP20 : le cluster s’installe dans un local technique fermé et ventilé, à l’abri des intempéries. La mise en service et le suivi se font avec l’onduleur Solis et la plateforme SolisCloud. Prévoyez l’espace de service devant la pile pour accéder à l’interrupteur de coupure. Comme élément de batterie, le contrôleur est soumis à une TVA de 20 %.
Caractéristiques techniques de l’unité BMS Solis FlexCore-ID
| Caractéristique | Valeur |
|---|---|
| Référence | FlexCore-ID-CB250A |
| Courant max. | 250 A |
| Dimensions (L × H × P) | 532 × 350 × 1 000 mm |
| Poids | 50 kg |
| Rôle | Contrôleur de cluster : gestion des modules (BMS), coupure, communication |
| Modules pilotés | 3 à 13 modules FlexCore-ID-BAT20kWh en série (60 à 261 kWh) |
| Courant de charge / décharge conseillé (cluster) | 157 A (0,5 P) |
| Communication | CAN / LAN / 4G / Wi-Fi |
| Mise en parallèle | Jusqu'à 6 clusters (1 566 kWh) |
| Indice de protection | IP20 : pose en intérieur |
| Température de fonctionnement (cluster) | Décharge -20 °C à +55 °C ; charge 0 °C à +55 °C |
| Altitude max. | 4 000 m |
| Onduleurs associés (réseau 230/400 V) | Solis S6-EH3P(30-60)K-H(21A) et S6-EH3P(80-125)K10-NV-YD-H |
| Certifications (système) | IEC/EN 62619, IEC 63056, IEC/EN 62477, EN 61000, UN 38.3 |
Questions fréquentes
L'unité BMS FlexCore-ID stocke-t-elle de l'énergie ?
Non. Elle gère le cluster ; l'énergie est stockée dans les modules FlexCore-ID-BAT20kWh.
Combien de modules peut-elle gérer ?
De 3 à 13 modules de 20,09 kWh, soit 60 à 261 kWh.
Comment communique-t-elle ?
Par CAN, LAN, 4G ou Wi-Fi selon la fiche SolisStorage.
