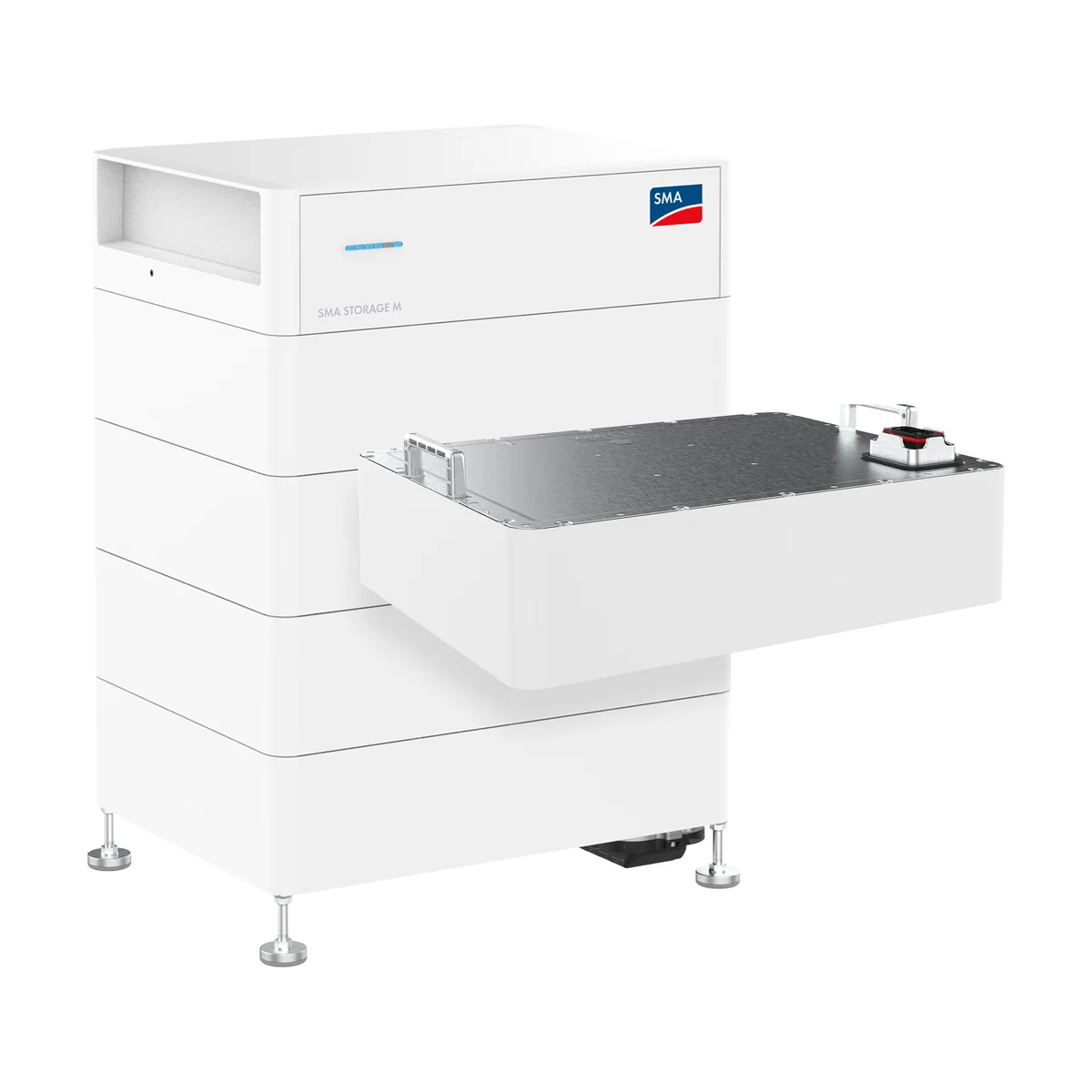

L’unité BMS SMA Storage M (Battery Management System) est le premier élément à prévoir pour une tour Storage M. Sans elle, aucun module STM-BM-4.09-10 ne peut se charger ni se décharger : c’est elle qui raccorde la batterie à l’onduleur, côté puissance comme côté communication.
En bref : l’unité BMS SMA Storage M STM-BMS-10 (530 × 140 × 405 mm, 11,3 kg) coiffe une tour de 3 à 12 modules de 4,09 kWh, soit 12,3 à 49,1 kWh. Elle porte la déconnexion de la batterie, échange en CAN avec l’onduleur hybride SMA (Sunny Tripower Hybrid X ou Sunny Boy Smart Energy) et ne stocke elle-même aucune énergie.
Le rôle du système de gestion
Le BMS contrôle en permanence les modules empilés sous lui, calcule l’état de charge affiché par les voyants et transmet ces données à l’onduleur par une liaison CAN (prise RJ45). Il porte le dispositif de déconnexion de la batterie et la protection contre l’inversion de polarité. Le raccordement de puissance vers l’onduleur se fait en connecteurs MC4 Evo 2. À la mise en service, le BMS reconnaît seul les modules présents (Plug & Play).
C’est aussi par l’unité BMS SMA Storage M que passent les limites de courant : 50 A en charge et en décharge avec un Sunny Tripower Hybrid X, 30 A avec un Sunny Boy Smart Energy. SMA conçoit la tour pour des cycles quotidiens, y compris avec un tarif dynamique ou dans une centrale virtuelle, et revendique un débit énergétique garanti jusqu’à 7,2 MWh par kWh selon le pays d’installation.
Composer une tour pièce par pièce
Acheter le BMS et les modules séparément permet de viser la capacité exacte : 3 modules pour 12,3 kWh, 6 pour 24,6 kWh, 12 pour 49,1 kWh. C’est exactement la clé de commande de SMA, qui définit chaque version Storage M comme « 1 STM-BMS-10 + n STM-BM-4.09-10 ». L’unité BMS sert aussi à monter une deuxième tour, ou à remplacer un BMS défectueux sur une batterie existante.
La plage de tension que l’unité BMS SMA Storage M présente à l’onduleur dépend du nombre de modules :
| Version | Composition | Plage de tension de service | Capacité nominale |
|---|---|---|---|
| Storage M 12.3 | BMS + 3 modules | 151,2 à 191,7 V | 12,99 kWh |
| Storage M 24.6 | BMS + 6 modules | 302,4 à 383,4 V | 25,99 kWh |
| Storage M 40.9 | BMS + 10 modules | 504 à 639 V | 43,32 kWh |
| Storage M 49.1 | BMS + 12 modules | 604 à 766,8 V | 51,98 kWh |
Encombrement et installation
Le boîtier mesure 530 × 140 × 405 mm et pèse 11,3 kg, soit la même empreinte au sol que les modules. Une fois la tour montée, l’ensemble est classé IP66 et se pose à l’intérieur comme à l’extérieur, de -20 °C à +50 °C. Nous recommandons un emplacement abrité du soleil direct, la plage de fonctionnement optimale annoncée par SMA allant de 15 à 30 °C. Côté sécurité électrique, la fiche classe la batterie comme l’onduleur en catégorie de surtension II, et l’installation est admise jusqu’à 3 000 m d’altitude.
Compatibilité de l’unité BMS SMA Storage M
L’unité BMS SMA Storage M dialogue avec les onduleurs hybrides SMA Sunny Tripower Hybrid X (5 à 15 kW et 20 à 30 kW) et Sunny Boy Smart Energy. Le nombre maximal de modules dépend de l’onduleur : 9 avec les Hybrid X 5-15, 12 avec les Hybrid X 20-30, et la Storage M 28.6 au plus, soit 7 modules, avec le Sunny Boy Smart Energy. Elle n’est pas compatible avec les modules de la SMA Home Storage. L’enregistrement sur le portail SMA dans les 30 jours suivant la mise en service ouvre la garantie de 10 ans. Comme la batterie elle-même, ce boîtier relève d’une TVA de 20 %.
Caractéristiques techniques de l’unité BMS SMA Storage M
| Caractéristique | Valeur |
|---|---|
| Modèle | STM-BMS-10 |
| Dimensions (L × H × P) | 530 × 140 × 405 mm |
| Poids | 11,3 kg |
| Rôle | Système de gestion de la batterie (surveillance des modules, état de charge, liaison onduleur) |
| Modules gérés | 3 à 12 modules STM-BM-4.09-10 (12,3 à 49,1 kWh) |
| Raccordement DC | MC4 Evo 2 |
| Communication | RJ45 (CAN), interface de batterie SMA |
| Protections | Dispositif de déconnexion côté entrée, protection contre l’inversion de polarité DC |
| Catégorie de surtension batterie / onduleur | II / II |
| Indice de protection (tour montée) | IP66 |
| Température ambiante | -20 °C à +50 °C |
| Onduleurs compatibles | Sunny Tripower Hybrid X 5-15 et 20-30, Sunny Boy Smart Energy |
| Garantie | 2 ans, 10 ans après enregistrement (conditions SMA) |
La fiche SMA Storage M qui décrit le STM-BMS-10 se trouve dans l’onglet « Fiche technique ». Page officielle : SMA. Pour compléter : nos batteries solaires, la sélection d’onduleurs hybrides, les produits SMA et l’installation résidentielle.
Questions fréquentes
L’unité BMS SMA Storage M contient-elle de la capacité ?
Non. Il gère la batterie ; l’énergie est stockée dans les modules de 4,09 kWh vendus séparément.
Combien de modules l’unité BMS SMA Storage M peut-elle gérer ?
De 3 à 12 modules STM-BM-4.09-10, soit 12,3 à 49,1 kWh utiles, selon l’onduleur.
Comment se raccorde-t-il à l’onduleur ?
Par des connecteurs MC4 Evo 2 pour la puissance et un câble RJ45 (CAN) pour la communication.
Le BMS est-il compris dans les versions complètes Storage M ?
Oui : chaque version de 12.3 à 49.1 kWh se compose d’un STM-BMS-10 et de 3 à 12 modules, selon la clé de commande SMA.
