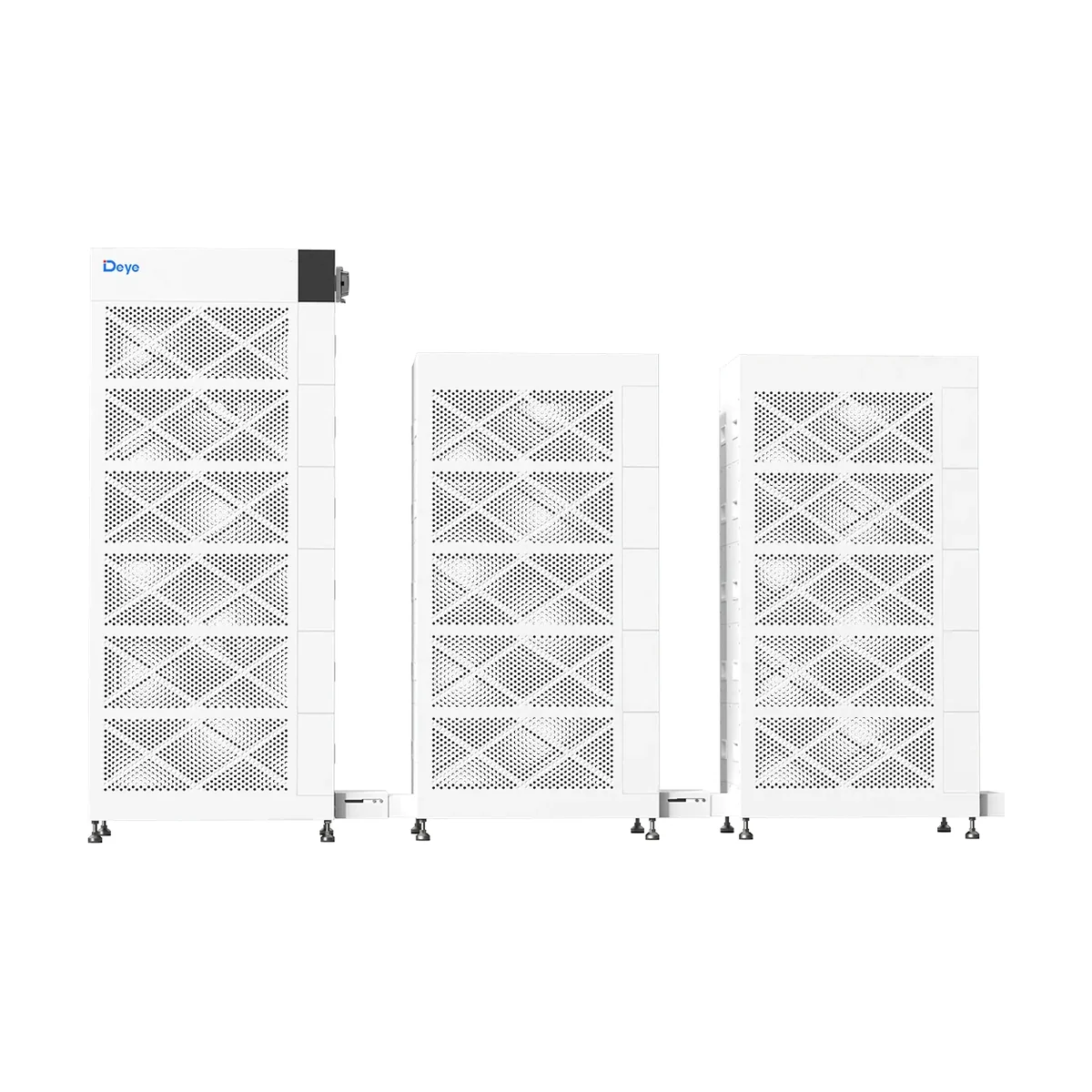

La référence batterie Deye GB-W-PDU-2 regroupe le boîtier de contrôle haute tension et le socle GB-W-Base de la gamme ORION-W. Ils encadrent la colonne de modules : le socle en bas, le boîtier en haut, qui gère la sécurité et la communication de toute la batterie.
En bref : ce lot ne stocke pas d’énergie lui-même ; il fait de 5 à 16 modules GB-W-Pack12-2-A3 une batterie de 60,1 à 192,5 kWh. Le boîtier travaille de 200 à 1 000 V en courant continu sous 230 A nominaux et se place en intérieur (IP20).
Rôle du boîtier et du socle
Le GB-W-PDU-2 fonctionne de 200 à 1 000 V en courant continu avec un courant nominal de 230 A. Il assure la gestion de la colonne et sa liaison avec l’onduleur. Le GB-W-Base porte la colonne au sol et reçoit le premier module. Tous deux reprennent l’empreinte des modules, 690 × 436 mm, pour un ensemble aligné et sans câblage apparent entre éléments.
Une plage de tension qui couvre toute la gamme
La tension d’une colonne GB-W dépend du nombre de modules en série : de 208 à 292 V pour cinq modules, de 416 à 584 V pour dix, de 665,6 à 934,4 V pour seize, selon la fiche Deye. Ces plages tiennent toutes dans la fenêtre de 200 à 1 000 V de la batterie Deye GB-W-PDU-2 : le même boîtier sert donc à la plus petite comme à la plus grande colonne, et une colonne peut être agrandie plus tard sans changer de boîtier.
Pourquoi choisir la batterie Deye GB-W-PDU-2 ?
Le contrôle collaboratif BMS et EMS de Deye relie en temps réel les cellules au système entier et optimise les stratégies de consommation. L’accès se fait en Bluetooth sur place ou à distance par la plateforme cloud, avec surveillance permanente, diagnostic des défauts et mise à jour. L’équilibrage au niveau des modules autorise le remplacement ou l’ajout d’un module sans reconfigurer toute la colonne.
Mise en œuvre
Avec quoi l’associer
La batterie Deye GB-W-PDU-2 s’associe à 5 à 16 modules GB-W-Pack12-2-A3 de 12,03 kWh : 5 modules forment un GB-W60 (60,1 kWh), 10 modules un GB-W120 (120,3 kWh) et 16 modules un GB-W192 (192,5 kWh). Deye recommande par exemple un GB-W120 avec un onduleur hybride de 100 kW, ou un GB-W60 avec un onduleur de 40 kW. Le couvercle supérieur (690 × 436 × 90 mm, 6 kg) et la glissière télescopique sont proposés à part.
Installation
Dans la batterie Deye GB-W-PDU-2, le boîtier pèse 20,8 kg et le socle 14 kg. L’ensemble est classé IP20 et fonctionne de -20 à 55 °C : il se place en intérieur, sur un sol plan capable de supporter la colonne complète (93 kg par module). Le raccordement haute tension et la mise en service sont réalisés par un électricien habilité ; nous préparons le dossier technique de la batterie Deye GB-W-PDU-2 avec la liste exacte des éléments à commander.
Sécurité de la colonne
La batterie Deye GB-W-PDU-2 complète les protections intégrées aux modules : isolation thermique des cellules, extinction par aérosol dans chaque bloc et double surveillance des températures des cellules et des connexions. Les alarmes et le diagnostic des défauts sont consultables sur place ou à distance. La gamme est garantie 10 ans, avec au moins 6 000 cycles annoncés à 25 °C.
Caractéristiques techniques de la batterie Deye GB-W-PDU-2
| Caractéristique | Valeur |
|---|---|
| Référence | GB-W-PDU-2 + GB-W-Base |
| Tension de fonctionnement | 200 à 1 000 V CC |
| Courant de charge/décharge nominal | 230 A |
| Contenu | Boîtier de contrôle GB-W-PDU-2 et socle GB-W-Base |
| GB-W-PDU-2 : dimensions / poids | 690 × 436 × 151,2 mm ; 20,8 kg |
| GB-W-Base : dimensions / poids | 690 × 436 × 117 mm ; 14 kg |
| Température de fonctionnement | -20 à 55 °C |
| Indice de protection | IP20 |
| Communication | CAN / RS485, Bluetooth, Deye Cloud |
| Modules compatibles | GB-W-Pack12-2-A3, de 5 à 16 par colonne (60,1 à 192,5 kWh) |
| Non inclus | Couvercle supérieur, glissière télescopique (course 200 à 300 mm) |
Documentation et liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Deye. Voir aussi nos batteries solaires, onduleurs triphasés, produits Deye, calcul de production.
Questions fréquentes
Que contient ce lot ?
La batterie Deye GB-W-PDU-2 contient le boîtier de contrôle GB-W-PDU-2 et le socle GB-W-Base. Les modules GB-W-Pack12-2-A3 sont vendus séparément.
Faut-il un lot par colonne ?
Oui, chaque colonne de 5 à 16 modules a son boîtier de contrôle et son socle.
Quels onduleurs sont compatibles ?
Les onduleurs hybrides haute tension Deye de 30 à 125 kW et les convertisseurs de 100 et 125 kW, selon la fiche.
Le couvercle supérieur est-il inclus ?
Non, la fiche le liste comme accessoire distinct, comme la glissière télescopique.
La colonne peut-elle être posée dehors ?
Non : le boîtier et le socle sont classés IP20, comme les modules ; une colonne GB-W s’installe en intérieur.
