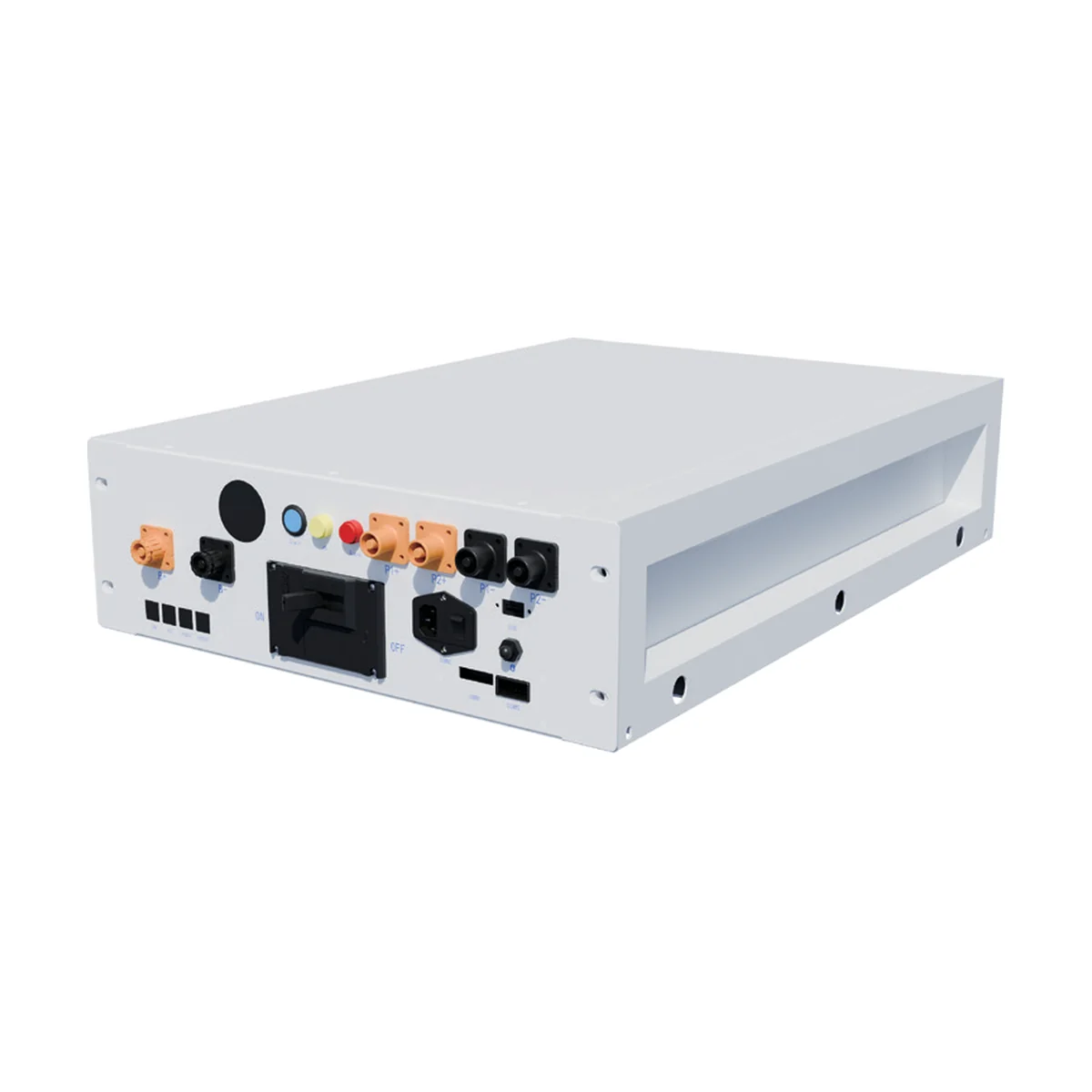

La référence batterie Deye BOS-B-PDU-2-A correspond au boîtier de contrôle haute tension des grappes BOS-B Pro-A3. Placé au-dessus des modules, il contrôle toute la grappe, la protège et la relie au convertisseur ou à l’onduleur hybride du site professionnel.
En bref : La batterie Deye BOS-B-PDU-2-A est le boîtier de commande sans cellules d’une grappe de 5 à 16 modules BOS-B-Pack16-A3 : 200 à 1 000 V CC, 180 A nominal. Il intègre une entrée d’arrêt d’urgence, deux sorties onduleur et un disjoncteur. Il exige une alimentation auxiliaire en 220 V alternatif.
Le poste de commande : rôle de la batterie Deye BOS-B-PDU-2-A
La batterie Deye BOS-B-PDU-2-A fonctionne de 200 à 1 000 V en courant continu, avec un courant nominal de charge et de décharge de 180 A. Il héberge le BMS de grappe, qui surveille chaque module et coupe le circuit en cas d’anomalie, ainsi qu’un disjoncteur pour isoler manuellement la batterie des équipements extérieurs. En façade, un écran affiche l’état de charge et les codes défaut ; un voyant jaune signale la présence de haute tension et un voyant rouge une alarme. Le bouton START met sous tension l’alimentation 12 V interne.
La batterie Deye BOS-B-PDU-2-A se combine à 5 à 16 modules BOS-B-Pack16-A3 de 16,08 kWh, soit 80,3 à 257,2 kWh par grappe, montés dans une baie BOS-B. Il équipe aussi les armoires extérieures ORION-E GE-F240 et GE-F256. Il ne contient pas de batterie : prévoyez un boîtier par grappe.
Sécurité, alimentation et raccordements
Arrêt d’urgence et protection du site
Le port COMM1 reçoit le signal d’arrêt d’urgence, compatible RS485 : on y raccorde un bouton coup-de-poing ou la centrale de sécurité du bâtiment, qui coupe la grappe à distance. Le système BOS-B Pro-A3 accepte en outre une entrée de signal de défaut et l’extinction par aérosol, deux points souvent demandés par les assureurs et les bureaux de contrôle.
Alimentation auxiliaire
Contrairement à un stockage domestique, la batterie Deye BOS-B-PDU-2-A ne démarre pas sur sa propre énergie : il doit être alimenté en 220 V alternatif (± 10 %, 2 A) par son port COMM3, ce qu’il faut prévoir dans le tableau électrique. Le port COMM2 dialogue avec le premier module et lui fournit 12 V continu.
Puissance et communication
Deux sorties de puissance PCS1 et PCS2 desservent deux entrées batterie. Le port PCS COM informe l’onduleur, les ports IN/OUT COM chaînent les grappes, le Bluetooth donne accès à l’application mobile et le port USB sert aux mises à jour du BMS. Le port Ethernet n’est pas encore activé par Deye.
Installation, extension et remplacement
La batterie Deye BOS-B-PDU-2-A mesure 526 × 788,6 × 167,2 mm et pèse 32 kg. Classé IP20 et refroidi par ventilateur, il s’installe en local technique, de -20 à 60 °C. Chaque grappe supplémentaire demande son propre boîtier : un convertisseur Deye peut en piloter jusqu’à 16 en parallèle. La batterie Deye BOS-B-PDU-2-A sert également de pièce de remplacement sur une installation BOS-B Pro-A3 existante. Dans les deux cas, nous vérifions la version logicielle et la configuration de la grappe avant la commande, afin que le nouveau boîtier reconnaisse tous les modules et communique correctement avec l’onduleur ; nous préparons aussi le schéma de raccordement et la liste des protections.
Caractéristiques techniques de la batterie Deye BOS-B-PDU-2-A
| Caractéristique | Valeur |
|---|---|
| Référence | BOS-B-PDU-2-A |
| Tension de fonctionnement | 200 à 1 000 V CC |
| Courant de charge/décharge nominal | 180 A |
| Fonction | Contrôle, protection et communication d’une grappe BOS-B Pro-A3 |
| Alimentation auxiliaire | 220 V CA ± 10 %, 2 A (obligatoire) |
| Sorties onduleur | 2 (PCS1 et PCS2) |
| Interface | Écran SOC et codes défaut, voyants haute tension et alarme, interrupteur START |
| Sécurité | Entrée d’arrêt d’urgence (RS485), disjoncteur de coupure manuelle |
| Ports | USB, IN/OUT COM, PCS COM, Bluetooth |
| Refroidissement | Ventilateur |
| Température de fonctionnement | -20 à 60 °C |
| Indice de protection | IP20 |
| Dimensions (L × P × H) | 526 × 788,6 × 167,2 mm |
| Poids | 32 kg |
| Modules compatibles | BOS-B-Pack16-A3, de 5 à 16 en série |
Liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Deye. Pour la grappe complète, consultez aussi nos batteries solaires, nos onduleurs hybrides, les produits Deye et l’outil de calcul de production.
Questions fréquentes
La batterie Deye BOS-B-PDU-2-A stocke-t-elle de l’énergie ?
Non, c’est le boîtier de contrôle ; l’énergie est dans les modules BOS-B-Pack16-A3.
Faut-il une alimentation séparée ?
Oui, une alimentation auxiliaire 220 V alternatif (± 10 %, 2 A) est obligatoire selon Deye.
Peut-on raccorder un arrêt d’urgence ?
Oui, une entrée dédiée compatible RS485 permet de déclencher la coupure de la grappe.
Est-il utilisé dans les armoires ORION-E ?
Oui, les armoires Deye GE-F240 et GE-F256 reprennent ce boîtier.
Combien de batteries Deye BOS-B-PDU-2-A pour plusieurs grappes ?
Une par grappe ; un convertisseur Deye peut piloter jusqu’à 16 grappes en parallèle.
