L’unité BMS Solis FlexHome-H est le cerveau de la batterie FlexHome-H. Sans elle, les modules empilés ne délivrent rien : c’est elle qui relève l’état de chaque module, coupe le circuit en cas d’anomalie et transmet à l’onduleur l’état de charge de la tour.
Le rôle du contrôleur CB50A-H
Le manuel SolisStorage décrit la FlexHome-(15-40)kWh-H comme l’assemblage d’un module de contrôle haute tension FlexHome-CB50A-H et de modules d’extension FlexHome-BAT5kWh-H. Le « 50A » de la référence indique le courant du contrôleur : 50 A en continu, 75 A pendant 10 secondes, pour 20 kW au maximum par tour. Son BMS assure l’équilibrage des modules en charge et en décharge, calcule l’état de charge et accepte les mises à jour à distance. Il porte aussi les voyants de la tour et les ports CAN et RS485 qui le relient à l’onduleur.
Quand l'acheter seul ?
Chaque tour FlexHome-H demande un contrôleur. L’unité BMS Solis FlexHome-H s’achète donc dans trois cas : pour une installation neuve, avec au moins trois modules de 5 kWh ; pour créer une deuxième tour à côté de la première, SolisStorage en autorisant jusqu’à quatre en parallèle ; ou pour remplacer un contrôleur sans toucher aux modules. Un contrôleur accepte de trois à huit modules, soit 15 à 40 kWh, et la tension de la tour monte avec le nombre de modules, de 134,4 V à 460,8 V.
Compatibilité avec les onduleurs Solis
La tour FlexHome-H est haute tension. SolisStorage la déclare compatible avec les onduleurs hybrides triphasés S6-EH3P(3-12)K-H, S6-EH3P(12-20)K-H, S6-EH3P(12-20)K-ND-H et S6-EH3P(8-12)K-LV-ND-H. Elle ne convient pas aux onduleurs basse tension 48 V, qui utilisent la batterie IntelliHome. Le contrôleur ne pilote que des modules FlexHome-BAT5kWh-H : les modules d’autres gammes Solis, ou d’autres marques, ne s’y raccordent pas.
Installation et suivi

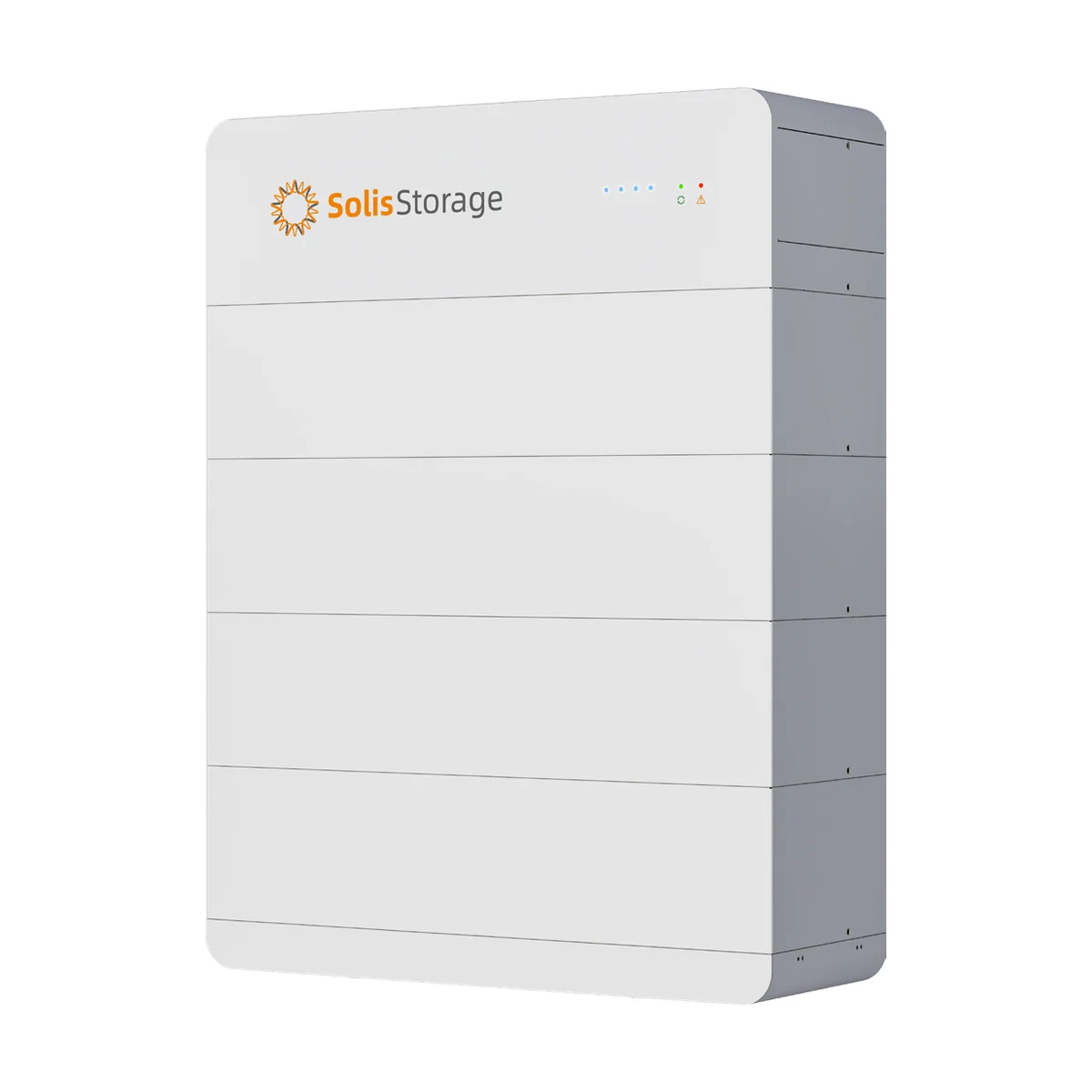

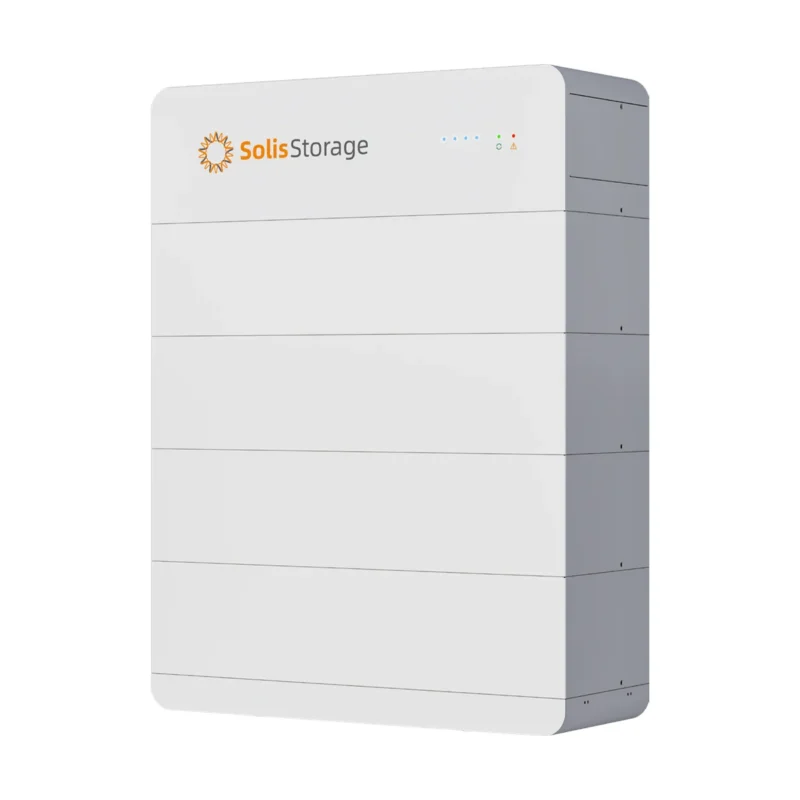

La tour se pose au sol contre un mur ou se fixe au mur, avec ses modules empilés et le contrôleur en haut ; les raccordements se font en empilant, sans câble entre modules. Classée IP66 et anticorrosion C5M, elle accepte l’extérieur et fonctionne de -20 °C à +55 °C. L’état de charge s’affiche sur les voyants et dans l’application SolisCloud reliée à l’onduleur. Comme toute batterie et ses éléments, l’unité BMS Solis FlexHome-H relève d’une TVA de 20 %.
Caractéristiques techniques de l’unité BMS Solis FlexHome-H
| Caractéristique | Valeur |
|---|---|
| Référence | FlexHome-CB50A-H |
| Dimensions (L × H × P) | 800 × 290 × 285 mm avec le socle (déduit de la fiche système) |
| Poids | 30 kg avec le socle (déduit de la fiche système) |
| Rôle | Module de contrôle haute tension : gestion des modules (BMS), protections, dialogue avec l'onduleur |
| Courant | 50 A (désignation CB50A) ; 75 A en crête pendant 10 s |
| Modules pilotés | 3 à 8 modules FlexHome-BAT5kWh-H (15 à 40 kWh) |
| Tension de la tour | 134,4 à 460,8 V selon le nombre de modules |
| Puissance de charge / décharge max. | 20 kW par tour |
| Fonctions BMS | Équilibrage charge/décharge, estimation de l'état de charge, mise à jour en ligne |
| Voyants | Indicateur d'état de charge et indicateur d'état |
| Communication | CAN / RS485 |
| Mise en parallèle | Jusqu'à 4 tours (160 kWh) |
| Indice de protection (tour) | IP66, anticorrosion C5M |
| Onduleurs compatibles | Solis S6-EH3P(3-12)K-H, S6-EH3P(12-20)K-H, S6-EH3P(12-20)K-ND-H, S6-EH3P(8-12)K-LV-ND-H |
| Certifications (système) | IEC 62619, IEC 63056, ISO 13849, VDE 2510-50, UN 38.3, EN/IEC 61000-6-1/2/3/4, IEC 60730-1, IEC/EN 62477-1:2022, IEC 60529, IEC 62040, RoHS, REACH |
Questions fréquentes
L'unité BMS FlexHome-H contient-elle des cellules ?
Non. Elle gère la tour ; l'énergie est stockée dans les modules FlexHome-BAT5kWh-H de 5 kWh.
Combien de modules peut-elle piloter ?
De 3 à 8 modules de 5 kWh, soit 15 à 40 kWh par tour.
Faut-il un contrôleur par tour ?
Oui, chaque tour a son contrôleur ; jusqu'à quatre tours peuvent fonctionner en parallèle.
