Unité BMS Sungrow SBH, appareillage de commande de la batterie SBH

689,60 € TTC

Conseil d’un installateur RGE QualiPV

L’unité BMS Sungrow SBH, que Sungrow appelle appareillage, se place au sommet de chaque tour SBH. Elle réunit le BMU et le disjoncteur CC, surveille les modules de 5 kWh et fait le lien avec l’onduleur hybride.

  • Pilote 2 à 8 modules SMR050
  • 675 × 194 × 350 mm, 11 kg
  • Sans module batterie : à associer aux modules SMR050
- +

Accessoires compatibles

Livraison estimée : 30,24 € TTC en France métropolitaine hors Corse — calculée exactement à l’étape adresse. Autres pays de l’UE : frais indiqués à l’étape adresse.

Livraison sous 7 à 12 jours ouvrés, en France et dans les autres pays de l’UE.

Livraison en France et dans toute l’UE

  • Retours sous 14 jours (rétractation)
Paiement 100 % sécurisé
Fabricant et sécurité (GPSR)
UGS : FX-SUN-SBH-BMS Catégories : , Fabricant et sécurité
Fabricant : Sungrow Power Supply Co., Ltd., No. 1699 Xiyou Road, High-tech Industry Development Zone, Hefei, Anhui, Chine – service@sungrowpower.com
Personne responsable dans l’UE (importateur) : Sungrow Deutschland GmbH, Balanstraße 59, 81541 Munich, Allemagne – germany@sungrow-emea.com
Notices et consignes de sécurité : Fiche technique (PDF) · documents du fabricant
Marque :

Prix affiché le 22 novembre 2026 : 689,60 € TTC, TVA de 20 % comprise (matériel seul, sans pose). Disponible. Livraison en France métropolitaine hors Corse : 30,24 € TTC pour une unité, calculée selon le poids, et dans les 27 pays de l'Union européenne au même tarif (TVA du pays de livraison), sauf la Finlande, Chypre, Malte, le Portugal, la Grèce et l’Irlande, livrés sur devis. Livraison sous 7 à 12 jours ouvrés.

L’unité BMS Sungrow SBH est l’appareillage de commande de la batterie Sungrow SBH. Sans elle, les modules de 5 kWh ne fonctionnent pas : c’est elle qui relève l’état des cellules, coupe le circuit en cas d’anomalie et dialogue avec l’onduleur hybride.

En bref : l’unité BMS Sungrow SBH est un boîtier de 11 kg qui coiffe chaque tour SBH, avec disjoncteur CC et BMU. Il pilote de 2 à 8 modules SMR050, soit 10 à 40 kWh, dans une plage de 0 à 650 V.

Le rôle de l’unité BMS Sungrow SBH dans une tour

Selon le manuel Sungrow, une tour SBH se compose d’une base, de 2 à 8 modules (PACK), d’un appareillage et d’un couvercle supérieur. L’appareillage contient un disjoncteur CC et le BMU, l’unité de gestion qui reçoit les températures et tensions de chaque cellule. Il assure la surveillance de la batterie, la transmission de l’énergie vers l’onduleur et l’échange des signaux. Il travaille dans une plage de 0 à 650 V et de -65 à 65 A, ce qui couvre toute la gamme, du SBH100 au SBH400, dont la tension de fonctionnement va de 118,8 V à 642,4 V.

Ce que vous voyez sur la tour

Les deux voyants de la tour, l’indicateur d’état de charge et l’indicateur d’état, dépendent de lui. L’indicateur d’état de charge compte cinq barres, chacune représentant 20 % de charge : un coup d’œil suffit pour savoir où en est la batterie, même sans ouvrir l’application. Le manuel signale aussi une soupape de sécurité anti-explosion qu’il ne faut pas manipuler.

Dans quels cas l’acheter seul ?

Nos batteries SBH complètes comprennent un appareillage par tour. L’unité BMS Sungrow SBH vendue seule répond à trois besoins : créer une deuxième tour à côté de la première (Sungrow en autorise quatre en parallèle, de même capacité), composer soi-même une tour à partir de modules SMR050 achetés séparément, ou remplacer un appareillage endommagé sans toucher aux modules. Dans tous les cas, il faut au moins deux modules de 5 kWh pour obtenir une batterie en état de marche, ainsi qu’une base (650 × 55 × 325 mm, 2,5 kg) et un couvercle supérieur.

Compatibilité et installation de l’unité BMS Sungrow SBH

L’unité BMS Sungrow SBH ne pilote que les modules SMR050 de la gamme SBH. Les modules de 3,2 kWh de la gamme SBR utilisent leur propre appareillage, et la SBS050 intègre sa gestion dans chaque module. Côté onduleur, Sungrow annonce la SBH compatible avec ses onduleurs hybrides SH-T (triphasés) et SH-RS / SH-RS-20 (monophasés). Nous vérifions la version logicielle de l’onduleur avant la pose.

L’unité BMS Sungrow SBH, 11 kg, se pose en haut de la tour, sur le dernier module, puis le couvercle supérieur vient le coiffer. La tour complète est classée IP55 et se pose au sol, dedans ou dehors ; elle intègre un kit de suppression d’incendie. Tous les raccordements électriques vers l’onduleur partent de l’appareillage, et la mise en service se termine dans l’application iSolarCloud.

La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Sungrow. Voir aussi nos batteries solaires, onduleurs hybrides, produits Sungrow, installation résidentielle.

Caractéristiques techniques de l’unité BMS Sungrow SBH

CaractéristiqueValeur
RéférenceAppareillage SBH (BMS)
Dimensions (L × H × P)675 × 194 × 350 mm (hors poignées et bornes)
Poids11 kg (± 1 kg)
RôleSurveillance de la batterie, transmission de l’énergie et dialogue avec l’onduleur
ComposantsDisjoncteur CC, BMU (unité de gestion de la batterie)
Plage de courant-65 à 65 A
Plage de tension0 à 650 V
Modules pilotés2 à 8 modules SMR050 de 5 kWh (10 à 40 kWh)
Courant de la tour50 A en continu
VoyantsIndicateur d’état de charge (5 barres) et indicateur d’état
CommunicationCAN
Indice de protection (tour)IP55
Onduleurs compatiblesOnduleurs hybrides Sungrow des séries SH-T, SH-RS et SH-RS-20
Certificats (système)CE, CEC, CEI 62619, CEI 62040, UN 38.3, VDE 2510-50, CEI 62477, CEI 63056, UL 9540A, UL 9540B

Guides d'achat

Questions fréquentes

L’unité BMS SBH contient-elle des cellules de batterie ?

Non. Elle gère la tour ; l’énergie est stockée dans les modules SMR050 de 5 kWh placés dessous.

Combien de modules peut-elle piloter ?

De 2 à 8 modules SMR050, soit 10 à 40 kWh par tour.

Fonctionne-t-elle avec une batterie Sungrow SBR ?

Non. La gamme SBR a son propre appareillage et des modules de 3,2 kWh.

Faut-il une unité BMS Sungrow SBH par tour ?

Oui, chaque tour SBH a son propre appareillage, posé sur le dernier module sous le couvercle supérieur.

Fiche technique Unité BMS Sungrow SBH, appareillage de commande de la batterie SBHFiche technique unité BMS Sungrow SBH, page 2Fiche technique unité BMS Sungrow SBH, page 3
Fiche technique du fabricant (PDF) : aperçu des pages.
Fiche technique Sungrow SBH et appareillage BMS – batterie SBH100 à SBH400PDF · 1,8 Mo · en français Télécharger
Poids11 kg
Dimensions67,5 × 19,4 × 35 cm
Marque

Sungrow

Avis

Il n’y a pas encore d’avis.

Seuls les clients connectés ayant acheté ce produit ont la possibilité de laisser un avis.

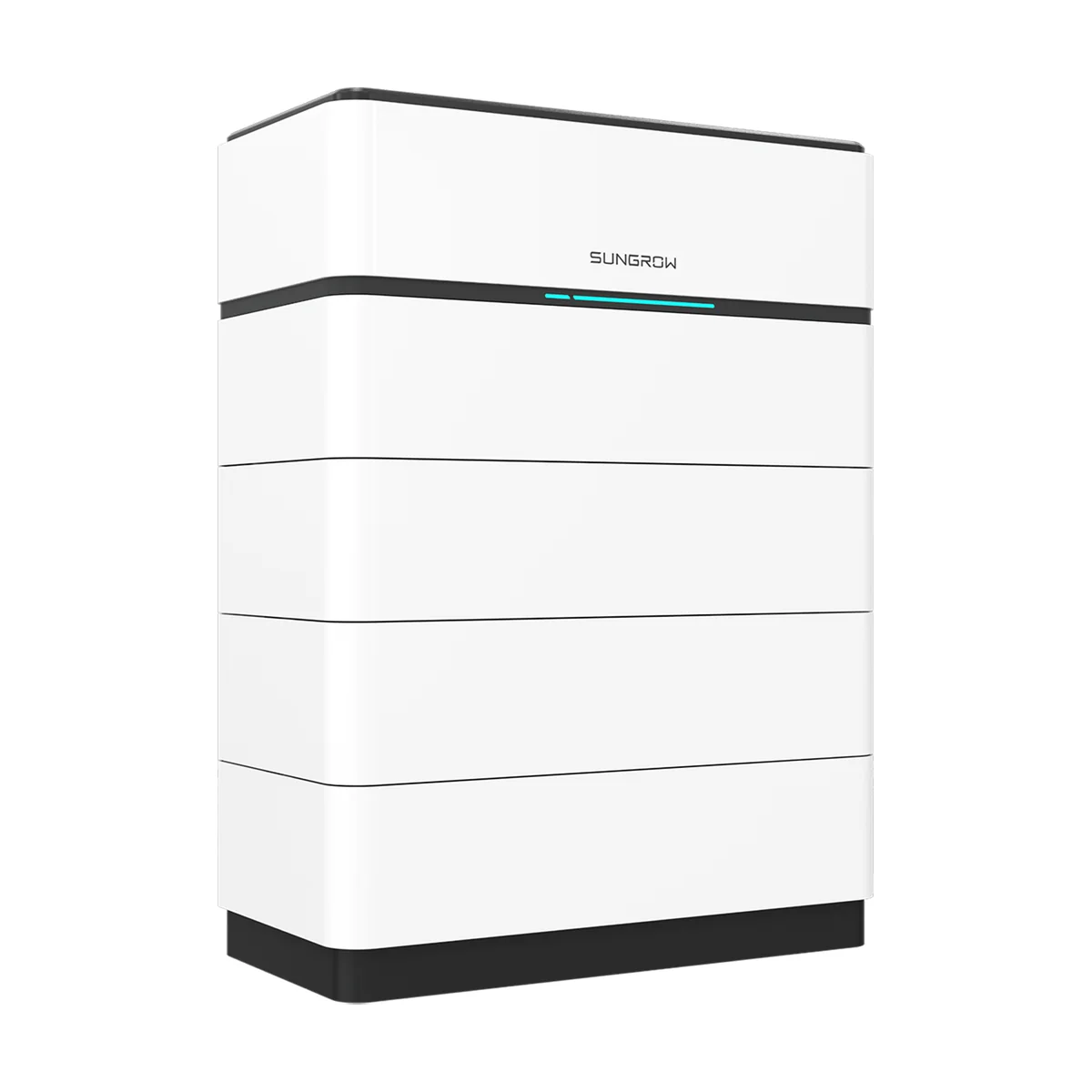

Unité BMS Sungrow SBH : appareillage noir et blanc au sommet d'une tour de batterie SBHUnité BMS Sungrow SBH, appareillage de commande de la batterie SBH
