Prix affiché le 17 octobre 2026 : 1 809,82 € TTC, TVA de 20 % comprise (matériel seul, sans pose). Disponible. Livraison en France métropolitaine sur devis, et dans les 27 pays de l'Union européenne sur devis.
Le BMS Growatt HVC 1000140-C1 est le module de contrôle de la batterie commerciale Growatt APX, de 129 à 200,7 kWh. Placé en tête de colonne, il gère de neuf à quatorze modules APX 14.3P-B1 branchés en série et fait le lien avec l’onduleur hybride triphasé Growatt WIT.
En bref : le BMS Growatt HVC 1000140-C1 travaille de 250 à 950 V avec un courant de 200 A, et 224 A en crête pendant 60 secondes. Un seul module de contrôle équipe chaque système, qui délivre de 64 à 100 kW en continu selon le nombre de modules.
Le rôle du BMS Growatt HVC 1000140-C1
Les modules APX 14.3P-B1, de 14,33 kWh et 80 V chacun, sont montés en série jusqu’à 768 V nominaux. Le module de contrôle supervise l’état de charge, la tension et le courant du système, la tension et la température de chaque cellule et la température de ses cartes. Il protège la batterie, commande la coupure en cas d’anomalie et informe l’onduleur par bus CAN de la puissance disponible.
Une seule référence par système
La fiche Growatt prévoit un module de contrôle par système, quel que soit le nombre de modules batterie. Au-delà de 200,7 kWh, il faut donc plusieurs systèmes complets ; nous en étudions l’architecture avec vous. L’architecture APX optimise chaque module : Growatt autorise le mélange de modules neufs et anciens dans un même système.
Performances et onduleurs associés
Les 200 A du BMS Growatt HVC 1000140-C1 permettent au système de délivrer 64 kW avec neuf modules et jusqu’à 100 kW avec quatorze, avec des pointes de 103 à 160 kW pendant 60 secondes, toujours dans la limite de l’onduleur. La tension de fonctionnement du système va de 650 à 945 V, avec une plage de 720 à 880 V en sortie à pleine charge. La fiche associe la batterie aux onduleurs de la série WIT de 50 à 100 kW en 400 V, destinés aux bâtiments professionnels.
Supervision
Les données du module de contrôle remontent à l’onduleur WIT puis à la plateforme de supervision Growatt. L’exploitant suit l’état de charge et les flux d’énergie du site, et une alarme peut être analysée à distance avant toute intervention.
Installation, remplacement et mise en service

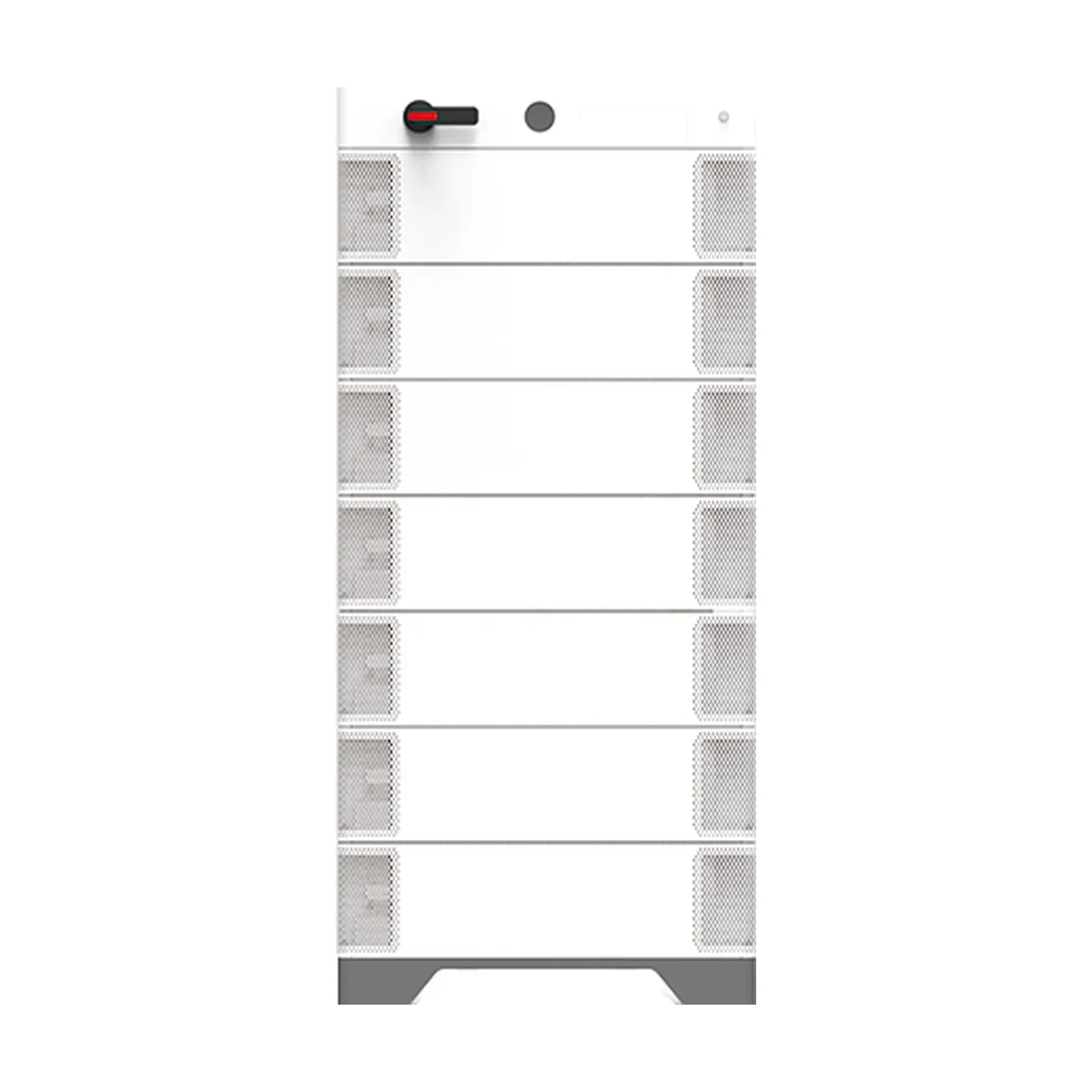

Le boîtier du BMS Growatt HVC 1000140-C1 mesure 920 × 510 × 135 mm, l’empreinte exacte des modules APX 14.3P-B1 : il coiffe la pile et limite le câblage apparent. Le système se répartit sur deux colonnes posées sur des socles de 110 mm ; leur hauteur varie de 1 350 à 1 981 mm et la masse totale de 1 277 à 1 952 kg selon le nombre de modules. L’ensemble est classé IP66 et fonctionne de -10 °C à +50 °C, jusqu’à 4 000 m d’altitude.
Vendu seul, le BMS Growatt HVC 1000140-C1 sert à constituer un système neuf avec modules et socles, ou à remplacer un contrôleur défaillant. L’intervention se fait hors tension, par un professionnel habilité au courant continu haute tension, puis l’onduleur est reparamétré. Seule la version UE fonctionne avec les onduleurs vendus en Europe : nous la vérifions avec le modèle d’onduleur et le nombre de modules.
Caractéristiques techniques du BMS Growatt HVC 1000140-C1
| Caractéristique | Valeur |
|---|---|
| Référence | HVC 1000140-C1 (APX 1000140-C1) |
| Plage de tension | 250 à 950 V |
| Courant max. | 200 A (224 A pendant 60 s) |
| Rôle | Module de contrôle (BMS) de la batterie commerciale APX |
| Modules associés | 9 à 14 APX 14.3P-B1 (129,02 à 200,7 kWh) |
| Puissance du système | 64 à 100 kW (crête 103 à 160 kW pendant 60 s) |
| Onduleurs compatibles | Growatt WIT 50-100 kW / 400 V |
| Dimensions (L × P × H) | 920 × 510 × 135 mm |
| Poids | 25 kg |
| Communication | CAN |
| Surveillance | État de charge, tension système, courant, tension et température des cellules, température PCBA |
| Indice de protection | IP66 (système) |
| Température (système) | -10 °C à +50 °C |
| Certifications (système) | IEC 62619 (cellule et pack), IEC 60730, CE, UN38.3 |
| Garantie | 10 ans (système) |
Liens utiles

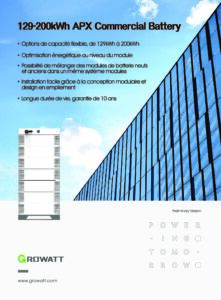

La fiche technique de la batterie commerciale APX est dans l’onglet « Fiche technique ». Page officielle : Growatt. Pour un site professionnel, consultez nos onduleurs triphasés, nos onduleurs hybrides, nos batteries solaires et les produits Growatt.
Guides d'achat
- Batterie solaire : guide et prix 2026
- Batterie solaire 10 kWh : prix
- Dimensionner sa batterie solaire
- Comparatif des batteries solaires 2026
- Tarifs FreXolaire 2026
Questions fréquentes
Combien de modules le BMS Growatt HVC 1000140-C1 peut-il gérer ?
De neuf à quatorze modules APX 14.3P-B1, soit 129 à 200,7 kWh.
Quelle plage de tension ?
De 250 à 950 V, pour 200 A au maximum.
Avec quels onduleurs ?
Les onduleurs Growatt WIT de 50 à 100 kW en 400 V, selon la fiche.
Comment communique-t-il ?
Par bus CAN.
Faut-il un module de contrôle par colonne ?
Non, la fiche Growatt prévoit un seul module de contrôle par système, même réparti sur deux colonnes.
