Le socle batterie Growatt APX 14.3P-B1 est une base de 920 × 510 × 110 mm destinée à la batterie commerciale Growatt APX. Selon la fiche technique, l’installation au sol de cette batterie nécessite une base supplémentaire à ces dimensions, vendue séparément des modules de 14,33 kWh.
En bref : ce socle ne stocke aucune énergie ; il sert d’assise aux colonnes de modules APX 14.3P-B1 posées au sol. Il reprend leur empreinte de 920 × 510 mm et concerne les sites professionnels équipés d’un onduleur Growatt WIT de 50 à 100 kW.
Le rôle du socle batterie Growatt APX 14.3P-B1 sur un site professionnel

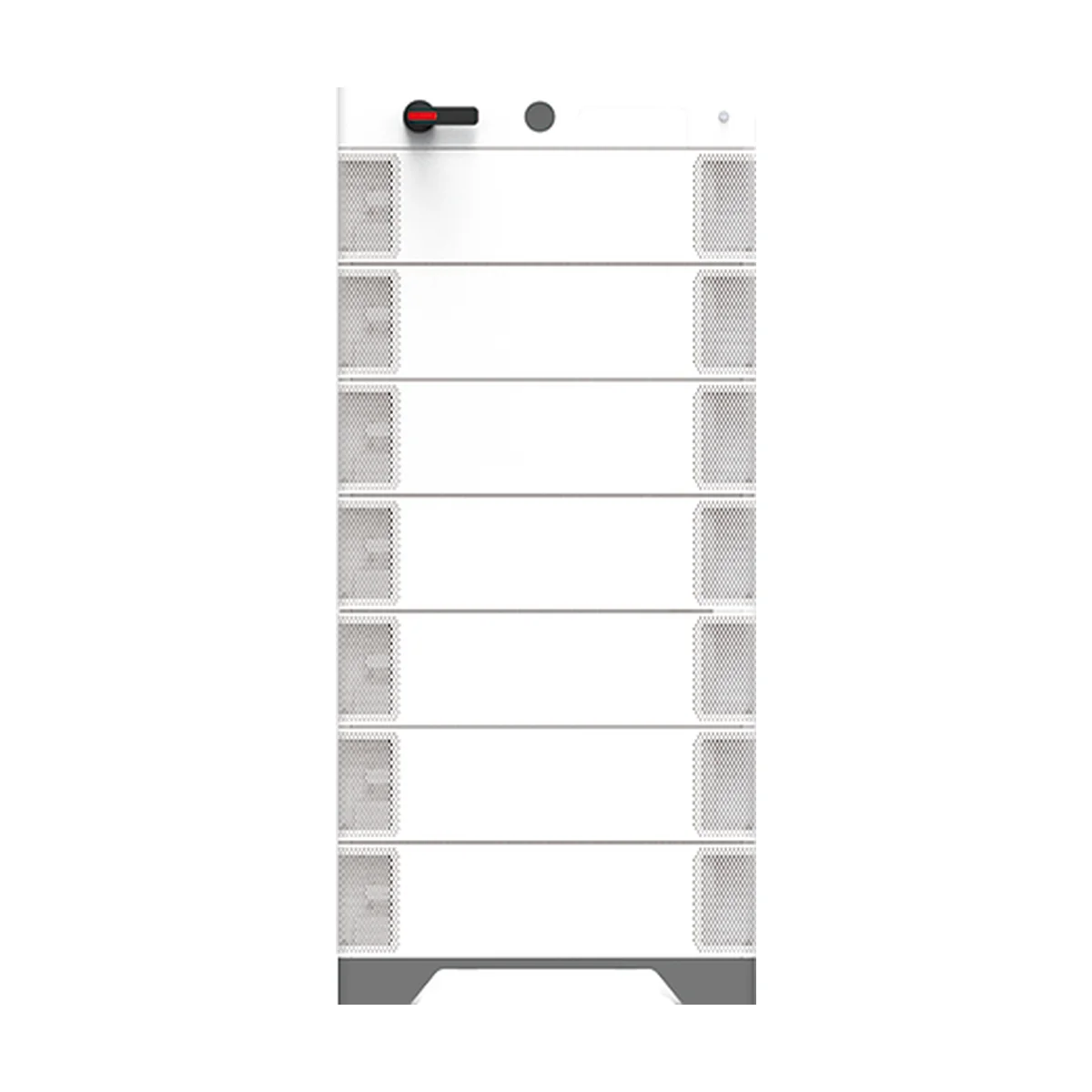

Une batterie commerciale APX se compose de modules APX 14.3P-B1 de 135 kg empilés sous le module de contrôle, répartis sur deux colonnes. Une installation complète pèse de 1 277 kg (129 kWh) à 1 952 kg (200,7 kWh). Le socle reprend l’empreinte des modules, 920 × 510 mm, et sert d’assise à chaque colonne : il la surélève de 110 mm et offre une base conçue pour l’empilement.
Combien en commander ?
Les systèmes de 129 à 200,7 kWh sont représentés sur deux colonnes dans la fiche Growatt, d’une hauteur de 1 350 à 1 981 mm chacune. Comptez donc un socle batterie Growatt APX 14.3P-B1 par colonne. Si vous agrandissez un système existant sans créer de nouvelle colonne, aucun socle supplémentaire n’est nécessaire. Le module de contrôle HVC 1000140-C1, qui partage la même empreinte (920 × 510 × 135 mm, 25 kg), ne remplace pas le socle : il coiffe la pile de modules.
Ce que porte le socle
La batterie commerciale Growatt APX réunit un module de contrôle et de neuf à quatorze modules APX 14.3P-B1 de 14,33 kWh montés en série, pour 129 à 200,7 kWh au total. Elle est classée IP66, refroidie de façon intelligente et garantie 10 ans. Associée aux onduleurs Growatt WIT de 50 à 100 kW, elle délivre de 64 à 100 kW en continu et jusqu’à 160 kW en crête pendant 60 secondes, avec une tension nominale de 768 V. Le socle batterie Growatt APX 14.3P-B1 est la seule pièce mécanique à prévoir en plus pour une pose au sol.
Préparer la dalle et organiser la pose
Avec près d’une tonne par colonne posée sur le socle batterie Growatt APX 14.3P-B1, le support doit être une dalle béton plane, dimensionnée pour la charge. En extérieur, la batterie est classée IP66 et fonctionne de -10 °C à +50 °C ; le socle batterie Growatt APX 14.3P-B1 garde alors le premier module à l’écart des eaux de ruissellement. Nous étudions la dalle, les accès pour la manutention et le passage des câbles vers l’onduleur Growatt WIT.
La pose d’une batterie commerciale est une opération lourde : réception sur palette, levage des modules, raccordement haute tension, paramétrage de l’onduleur. Elle relève d’un installateur qualifié. Les socles sont livrés avec les modules pour que le montage se fasse en une seule intervention ; nous prévoyons l’accès du camion, le moyen de levage des modules de 135 kg et la protection de la dalle pendant la pose. Pensez aussi à la hauteur sous plafond si la batterie est installée dans un local technique : la colonne la plus haute atteint 1 981 mm d’après la fiche, auxquels s’ajoutent les 110 mm de l’assise.
Compatibilité du socle batterie Growatt APX 14.3P-B1
Le socle batterie Growatt APX 14.3P-B1 est propre aux modules commerciaux APX 14.3P-B1 : il ne convient ni aux batteries résidentielles APX HV, dont l’empreinte est de 690 × 185 mm, ni aux batteries ARK ou AXE. Growatt décline la batterie commerciale APX en modèle UE et en modèle général : pour un site en France, nous commandons l’ensemble des éléments dans la version UE et vérifions la référence de l’onduleur WIT avant la livraison.
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Growatt. Voir aussi nos batteries solaires, onduleurs hybrides, produits Growatt, onduleurs triphasés.
Caractéristiques techniques du socle batterie Growatt APX 14.3P-B1
| Caractéristique | Valeur |
|---|---|
| Référence | APX 14.3P-B1 Battery base |
| Dimensions (L × P × H) | 920 × 510 × 110 mm |
| Rôle | Base de pose au sol d’une colonne de batterie commerciale APX |
| Modules concernés | APX 14.3P-B1 (14,33 kWh, 135 kg chacun) |
| Module de contrôle | HVC 1000140-C1 : 920 × 510 × 135 mm, 25 kg |
| Systèmes | APX 129.0H-S1 à 200.7H-S1, deux colonnes |
| Poids des systèmes | 1 277 à 1 952 kg |
| Batterie (système) | IP66, -10 à 50 °C, pose au sol, garantie 10 ans |
| Onduleurs associés | Growatt WIT 50 à 100 kW, 400 V |
Questions fréquentes
Le socle batterie Growatt APX 14.3P-B1 est-il obligatoire ?
Pour une pose au sol, oui selon la fiche Growatt, qui demande une base supplémentaire de 920 × 510 × 110 mm.
Quelles sont ses dimensions ?
920 × 510 × 110 mm, soit l’empreinte exacte des modules APX 14.3P-B1.
Combien de socles pour un système complet ?
Un par colonne ; la fiche représente les systèmes de 129 à 200,7 kWh sur deux colonnes.
Convient-il aux batteries APX résidentielles ?
Non, elles ont une empreinte de 690 × 185 mm et leur propre socle.
La batterie posée sur ce socle peut-elle être installée dehors ?
Oui, la batterie commerciale APX est classée IP66 et fonctionne de -10 à 50 °C ; le socle la surélève de 110 mm.
