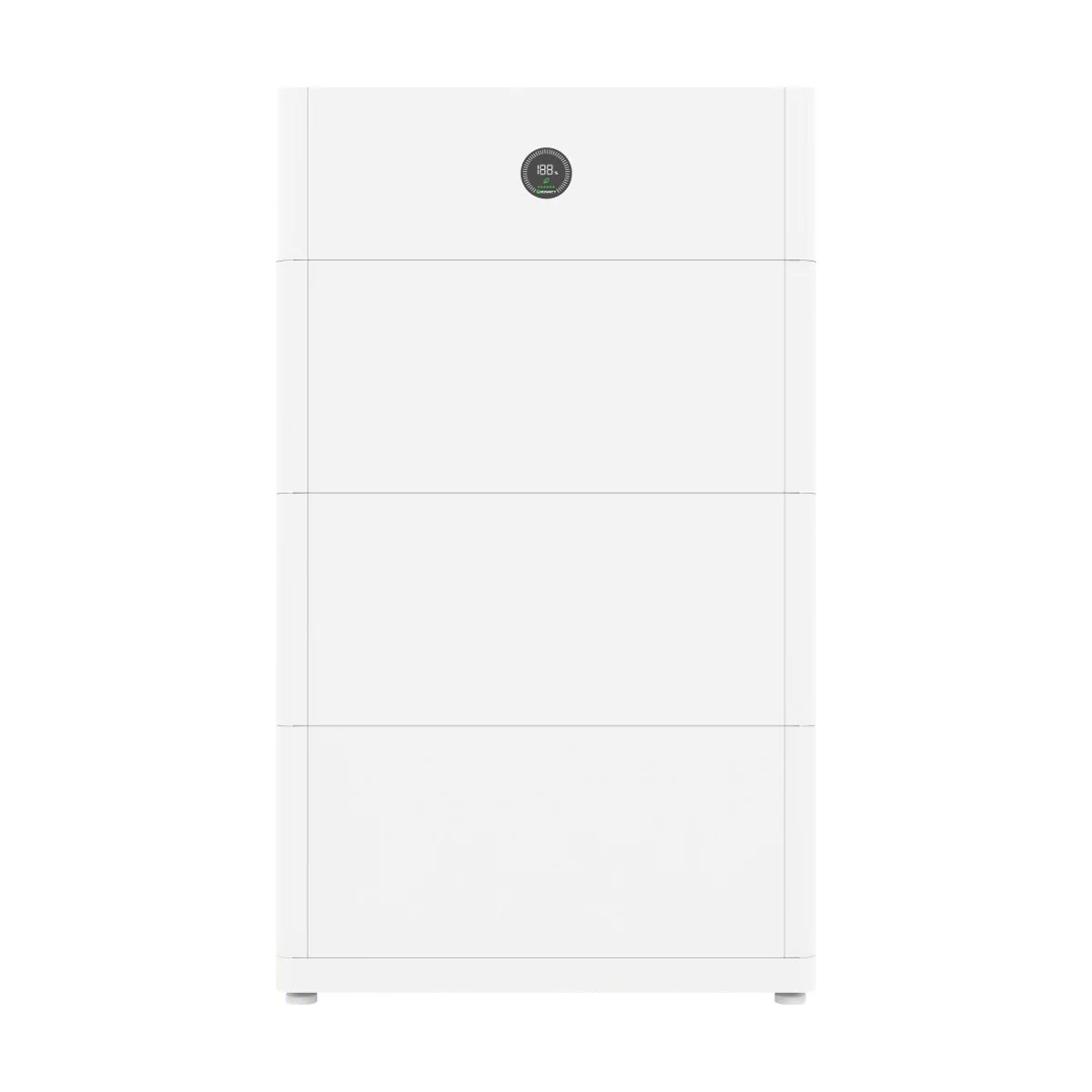

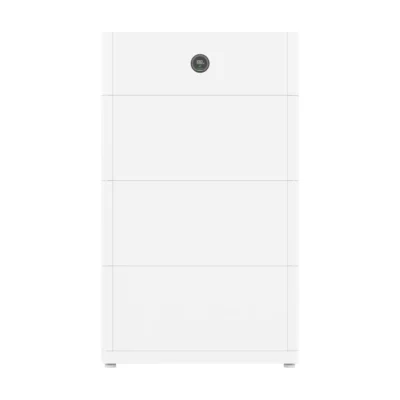

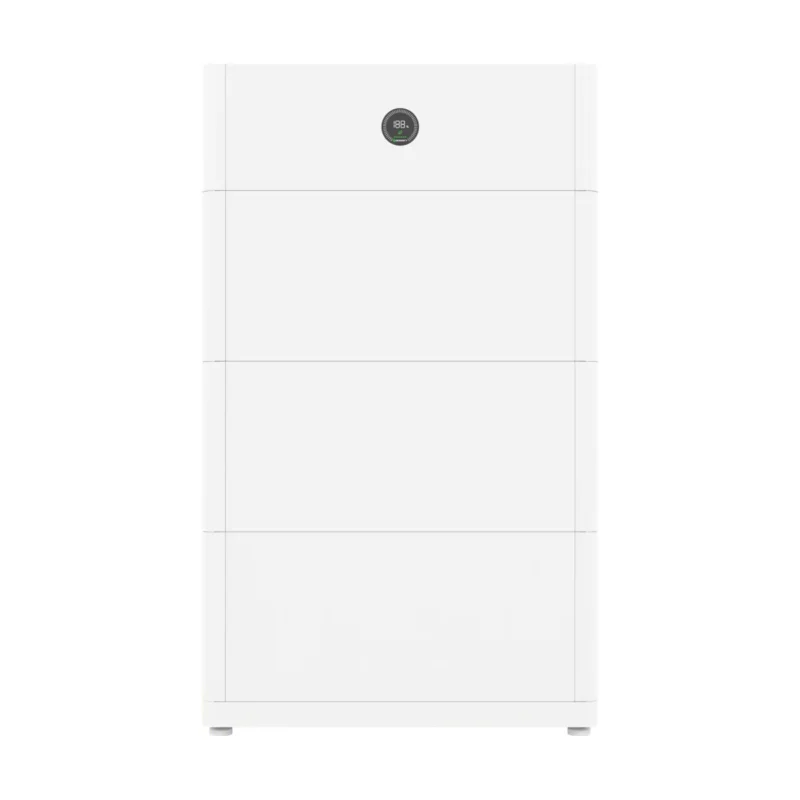

Le socle batterie Growatt APX HV est une base de 690 × 185 × 60 mm qui reçoit la colonne d’une batterie Growatt APX de première génération. Les fiches techniques Growatt précisent que l’installation au sol nécessite cette base supplémentaire, et qu’une pose murale demande à la place un support mural.
En bref : ce socle s’adresse aux batteries APX HV S0, S1 et S2 construites avec les modules APX 5.0P-B1. Il ajoute 60 mm de hauteur à la colonne et se commande à raison d’un par colonne posée au sol.
À quoi sert le socle batterie Growatt APX HV ?
Une batterie APX se compose de modules empilés : le module de puissance en haut, les modules de 5 kWh en dessous. La pile ne repose pas directement sur le sol : le socle sert d’assise, garde les modules à distance du sol et donne une base stable à une colonne qui peut peser plus de 200 kg. Le socle batterie Growatt APX HV reprend exactement l’empreinte des modules (690 × 185 mm). Les poids publiés par Growatt pour chaque configuration incluent d’ailleurs le module de puissance, les modules de batterie et la base.
Pose au sol ou pose murale ?
La pose au sol est la plus simple pour les colonnes hautes et lourdes : un système de 20 kWh approche 218 kg. Le sol doit être plan et capable de supporter cette charge concentrée sur une petite surface. La pose murale libère le sol et protège des projections, mais demande un mur porteur et le support mural dédié. Nous choisissons avec vous lors de la visite technique, selon le local : garage, cellier ou extérieur.
Batteries et onduleurs concernés
Le socle batterie Growatt APX HV correspond aux batteries de première génération, versions S0, S1 et S2, qui utilisent les modules APX 5.0P-B1 de 5 kWh sous 385 V. La version S0, avec le module de puissance APX 55027-P0, se raccorde aux onduleurs Growatt MIN 2500-6000TL-XH, après une mise à jour de leur micrologiciel. Les versions S1 (APX 98020-P1, 7,5 kW) et S2 (APX 98034-P2, 15 kW) se raccordent aux onduleurs MOD 3-10KTL3-XH(BP), et la S2 aussi aux MID 11-30KTL3-XH. La batterie APX HV 2.0 n’est pas concernée : sa fiche indique que sa hauteur inclut déjà la base.
Growatt décline la série APX en modèle UE et en modèle général, et précise que les onduleurs vendus en Europe ne fonctionnent qu’avec le modèle UE : le socle, lui, est une pièce mécanique, mais nous vérifions que l’ensemble de la batterie est bien en version UE.
Installation et quantité à commander
La batterie APX est classée IP66 et fonctionne de -10 °C à +50 °C : elle peut être posée dehors, par exemple contre un mur de la maison. Dans ce cas, le socle batterie Growatt APX HV évite le contact direct avec une dalle mouillée. Nous recommandons un emplacement à l’abri du soleil direct et des chocs, et nous vérifions les distances imposées par le fabricant autour de la colonne.
Comptez un socle par colonne. Les systèmes de 5 à 20 kWh tiennent sur une colonne ; ceux de 25 et 30 kWh en demandent deux d’après les fiches Growatt. Une colonne S1 ou S2 de 20 kWh mesure 1 535 mm de haut, une colonne S0 de même capacité 1 460 mm. Si vous achetez vos éléments séparément (module de puissance et modules APX 5.0P-B1), pensez à ajouter le socle batterie Growatt APX HV ou le support mural à votre commande.
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Growatt. Voir aussi nos batteries solaires, produits Growatt, installation résidentielle, onduleurs hybrides.
Caractéristiques techniques du socle batterie Growatt APX HV
| Caractéristique | Valeur |
|---|---|
| Référence | APX battery base |
| Dimensions (L × P × H) | 690 × 185 × 60 mm |
| Rôle | Base de pose au sol de la colonne APX HV |
| Batteries concernées | APX 5.0-30.0P-S0, S1 et S2 (modules APX 5.0P-B1) |
| Colonne supportée | Module de puissance + 1 à 4 modules par colonne (au-delà, deuxième colonne) |
| Poids des colonnes | 62 à 218 kg selon la configuration (fiches Growatt) |
| Batterie (système) | IP66, -10 à 50 °C, altitude ≤ 4 000 m, garantie 10 ans |
| Alternative | Support mural Growatt pour une pose murale |
Questions fréquentes
Le socle batterie Growatt APX HV est-il obligatoire ?
Pour une pose au sol, oui selon Growatt ; pour une pose murale, il est remplacé par un support mural.
Convient-il à la batterie APX HV 2.0 ?
Non, la hauteur des systèmes APX 2.0 inclut déjà leur base d’après la fiche.
Combien de socles faut-il pour 30 kWh ?
Deux, car le système se répartit sur deux colonnes.
Quelles sont les dimensions du socle batterie Growatt APX HV ?
690 × 185 × 60 mm selon les fiches Growatt.
