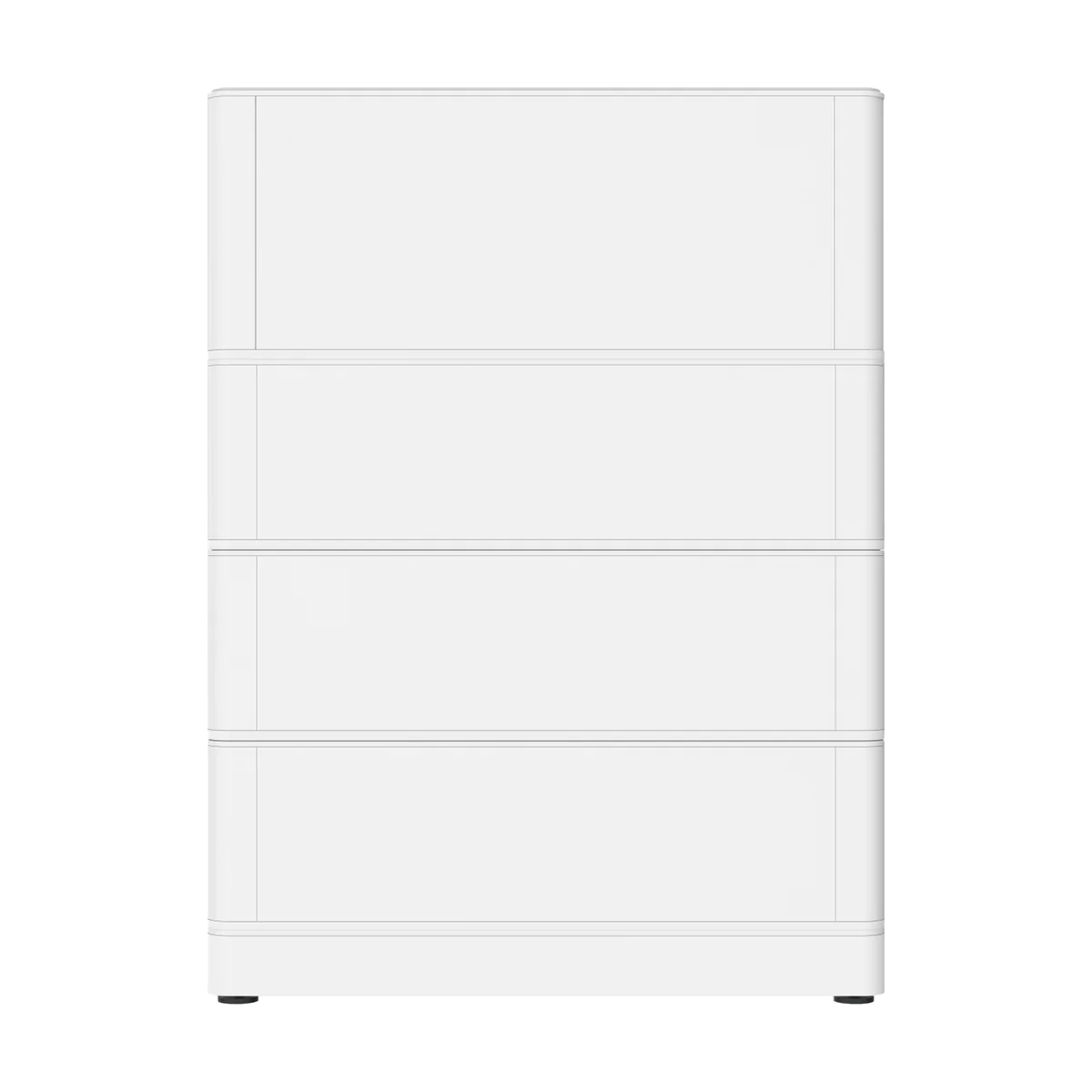

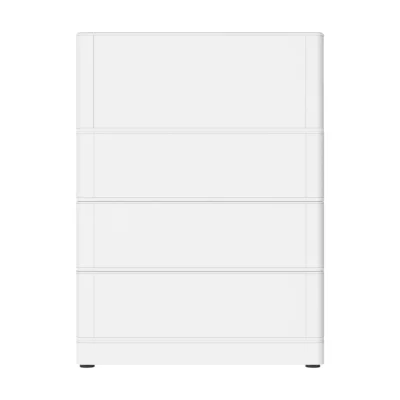

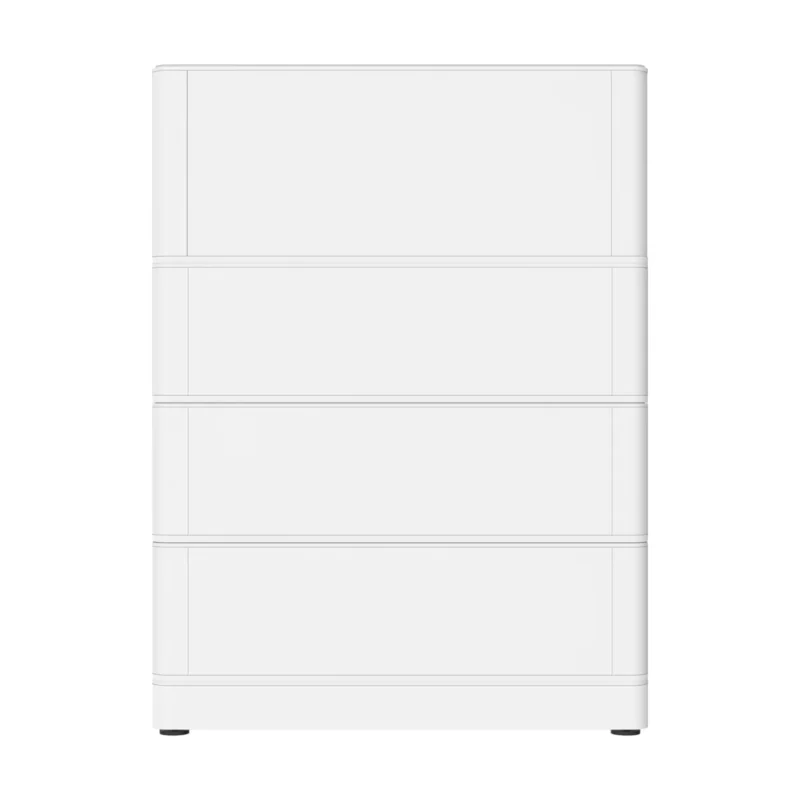

La batterie Growatt ARK XH est conçue pour les onduleurs hybrides Growatt de la série XH. Son module de puissance BDC 95045-A1 convertit la tension des modules ARK 2.5H-A1 vers celle que l’onduleur attend : 400 V nominaux en monophasé avec un MIN-XH, 650 V en triphasé avec un MOD-XH.
Un module de puissance qui change tout
Sur une batterie haute tension classique, la tension dépend du nombre de modules. L’ARK XH ajoute un module de puissance, le BDC 95045-A1, qui adapte cette tension à l’onduleur : 360 à 550 V en monophasé, 600 à 950 V en triphasé. Résultat, le même modèle de batterie sert les deux raccordements. En monophasé, une tour compte de deux à sept modules ; en triphasé, de trois à dix. C’est pourquoi la version 5,12 kWh est réservée au monophasé et la version 20,48 kWh au triphasé.
Choisir sa capacité
Chaque module ajoute 2,56 kWh et 1,25 kW de puissance. La capacité utilisable représente environ 90 % de la capacité nominale : 4,6 kWh sur la 5,12 kWh, 9,21 kWh sur la 10,24 kWh, 18,42 kWh sur la 20,48 kWh. La puissance maximale va de 2,5 kW à 10 kW, avec des pointes au double pendant 10 secondes, dans la limite de l’onduleur. Pour une maison qui consomme 6 à 7 kWh le soir, la 7,68 kWh suffit ; pour une pompe à chaleur, visez 12,8 kWh et plus.
Pose et encombrement
Toutes les versions gardent la même empreinte de 650 × 260 mm ; la hauteur passe de 630 mm (deux modules) à 1 740 mm (huit modules) et le poids de 71 à 239 kg, module de puissance compris. La tour, classée IP65 et refroidie naturellement, se pose dedans ou dehors, au mur ou au sol ; le socle et le support mural sont vendus en option. La batterie se décharge de -10 °C à +50 °C et se recharge à partir de 0 °C.
Suivi et évolutivité
Le module de puissance communique avec l’onduleur par CAN ou RS485 et surveille l’état de charge, la tension, le courant et la température de chaque cellule. Le micrologiciel se met à jour à distance. Vous pouvez démarrer avec quelques modules et en ajouter ensuite, dans la limite de sept en monophasé et dix en triphasé. Growatt garantit la batterie ARK XH 10 ans.
Caractéristiques techniques de la batterie Growatt ARK XH
Par modèle
| Capacité | Référence | Modules | Capacité utilisable | Puissance max. | Raccordement | Dimensions (L × P × H) | Poids |
|---|---|---|---|---|---|---|---|
| 5.12 kWh | ARK 5.1XH | 2 | 4,6 kWh | 2,5 kW | Mono | 650 × 260 × 630 mm | 71 kg |
| 7.68 kWh | ARK 7.6XH | 3 | 6,9 kWh | 3,75 kW | Mono ou tri | 650 × 260 × 815 mm | 99 kg |
| 10.24 kWh | ARK 10.2XH | 4 | 9,21 kWh | 5 kW | Mono ou tri | 650 × 260 × 1 000 mm | 127 kg |
| 12.8 kWh | ARK 12.8XH | 5 | 11,52 kWh | 6,25 kW | Mono ou tri | 650 × 260 × 1 185 mm | 155 kg |
| 15.36 kWh | ARK 15.3XH | 6 | 13,81 kWh | 7,5 kW | Mono ou tri | 650 × 260 × 1 370 mm | 183 kg |
| 17.92 kWh | ARK 17.9XH | 7 | 16,12 kWh | 8,75 kW | Mono ou tri | 650 × 260 × 1 555 mm | 211 kg |
| 20.48 kWh | ARK 20.4XH | 8 | 18,42 kWh | 10 kW | Tri | 650 × 260 × 1 740 mm | 239 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Module batterie | ARK 2.5H-A1 : 2,56 kWh, 51,2 V, 28 kg |
| Module de puissance | BDC 95045-A1 : 15 kg, 650 × 260 × 260 mm, 21 A (42 A pendant 10 s), CAN / RS485 |
| Onduleurs compatibles | Growatt MIN-XH (monophasé) et MOD-XH (triphasé) |
| Monophasé | 2 à 7 modules, 400 V nominaux, 360 à 550 V |
| Triphasé | 3 à 10 modules, 650 V nominaux, 600 à 950 V |
| Puissance de crête | Deux fois la puissance max. pendant 10 s |
| Chimie | Lithium fer phosphate (LFP) sans cobalt |
| Indice de protection | IP65 |
| Installation | Murale ou au sol (socle et support en option) |
| Température | Décharge -10 °C à +50 °C, charge 0 °C à +50 °C |
| Refroidissement | Naturel |
| Certifications | IEC 62619, CE, CEC, RCM, UN38.3 |
| Garantie | 10 ans |
Questions fréquentes
Quels onduleurs sont compatibles avec la batterie Growatt ARK XH ?
Les onduleurs hybrides Growatt MIN-XH (monophasés) et MOD-XH (triphasés), selon la fiche Growatt.
Pourquoi la version 20,48 kWh n'existe-t-elle qu'en triphasé ?
En monophasé, la tour est limitée à sept modules (17,92 kWh).
Peut-on ajouter des modules plus tard ?
Oui, dans la limite de sept modules en monophasé et dix en triphasé.
La batterie peut-elle se charger par grand froid ?
Elle se décharge dès -10 °C mais ne se recharge qu'à partir de 0 °C.
