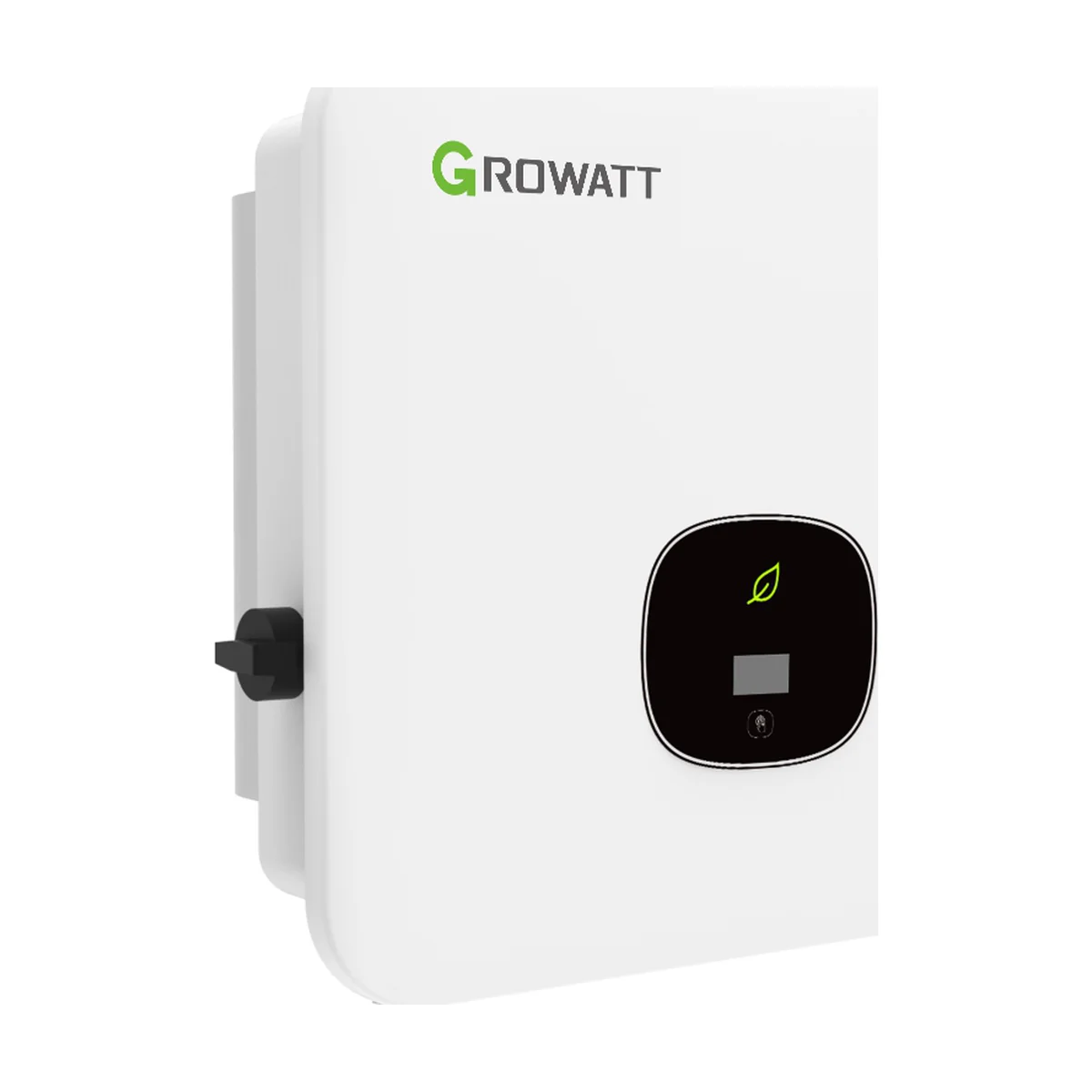

L’onduleur hybride Growatt MOD TL3-XH est l’un des onduleurs triphasés les plus compacts de la gamme Growatt : 425 × 387 mm pour 12,5 à 14 kg. La version Backup (BP) proposée ici ajoute la possibilité d’alimenter la maison pendant une coupure, avec le boîtier de secours Growatt.
Un onduleur triphasé léger, prêt pour la batterie
Le MOD TL3-XH fonctionne dès l’installation comme un onduleur solaire, avec deux trackers MPPT de 16 A et une plage de 140 à 1 000 V. Le jour où vous ajoutez une batterie haute tension (600 à 950 V), il devient hybride sans changer d’appareil. Son faible poids facilite la pose murale, dans un garage comme à l’extérieur grâce à l’indice IP66, et il se refroidit par convection naturelle, donc sans bruit de ventilateur.
Batterie : ce que dit la fiche
La charge atteint 6 000 W sur les modèles 3 à 6 kW et 10 000 W sur les modèles 7 à 10 kW. La décharge dépasse légèrement la puissance nominale : 3 300 W pour le 3 kW, 11 000 W pour le 10 kW. La fiche Growatt de 2026 cite les batteries APX 5.0-30.0P-S2 et APX 5.0-30.0M-S3, de 5 à 30 kWh ; elle précise que la sortie triphasée déséquilibrée n’est possible qu’avec une batterie APX HV. Nous vérifions la batterie compatible au moment de la commande.
Pourquoi la version Backup ?
Growatt indique que la fonction secours est prête sur la version BP, repérée par la mention « Backup », avec le boîtier SYN 100-XH-30. En cas de coupure, ce boîtier isole la maison du réseau et l’onduleur alimente les circuits à sa puissance nominale, de 3 000 à 10 000 VA. Sans ce boîtier, l’onduleur fonctionne normalement mais s’arrête pendant les coupures, comme l’exige la sécurité du réseau.
Quelle puissance choisir pour l'onduleur hybride Growatt MOD TL3-XH ?
Growatt admet deux fois la puissance nominale en panneaux : 12 000 W sur le 6 kW, 18 000 W sur le 9 kW. Le rendement européen passe de 97,5 % (3 à 6 kW) à 98,1 % (7 à 10 kW). Pour une maison de 9 kWc, le 6 kW ou le 7 kW suffisent souvent ; nous confirmons le choix après l’étude de votre toiture et de votre consommation.
Protection et suivi
L’AFCI détecte les arcs électriques côté panneaux et s’active à la mise en service. Des parafoudres de type II protègent les côtés DC et AC. Le suivi passe par la clé ShineWilan-X2 ou ShineMaster4G-X et l’application Growatt ; la consommation nocturne reste inférieure à 5,5 W.
Caractéristiques techniques de l’onduleur hybride Growatt MOD TL3-XH
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. conseillée | Décharge batterie max. | Courant de sortie max. | Rendement max. | Rendement européen | Poids |
|---|---|---|---|---|---|---|---|
| 3.0 kW | MOD 3000TL3-XH Backup | 6 000 W | 3 300 W | 5,0 A | 98,3 % | 97,5 % | 12,5 kg |
| 4.0 kW | MOD 4000TL3-XH Backup | 8 000 W | 4 400 W | 6,7 A | 98,3 % | 97,5 % | 12,5 kg |
| 5.0 kW | MOD 5000TL3-XH Backup | 10 000 W | 5 500 W | 8,3 A | 98,3 % | 97,5 % | 12,5 kg |
| 6.0 kW | MOD 6000TL3-XH Backup | 12 000 W | 6 600 W | 10,0 A | 98,3 % | 97,5 % | 12,5 kg |
| 7.0 kW | MOD 7000TL3-XH Backup | 14 000 W | 7 700 W | 11,7 A | 98,6 % | 98,1 % | 14 kg |
| 8.0 kW | MOD 8000TL3-XH Backup | 16 000 W | 8 800 W | 13,3 A | 98,6 % | 98,1 % | 14 kg |
| 9.0 kW | MOD 9000TL3-XH Backup | 18 000 W | 9 900 W | 15,0 A | 98,6 % | 98,1 % | 14 kg |
| 10 kW | MOD 10KTL3-XH Backup | 20 000 W | 11 000 W | 16,7 A | 98,6 % | 98,1 % | 14 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3W+N+PE, 230/400 V |
| Tension DC max. | 1 100 V |
| Tension de démarrage | 160 V |
| Plage MPPT | 140 à 1 000 V (600 V nominal) |
| Trackers MPPT | 2, une chaîne par tracker, 16 A max. |
| Batterie | Haute tension 600 à 950 V ; APX 5.0-30.0P-S2 et APX 5.0-30.0M-S3 (5 à 30 kWh) selon la fiche 2026 |
| Charge batterie max. | 6 000 W (3 à 6 kW) ; 10 000 W (7 à 10 kW) |
| Secours | Version BP (Backup) avec le boîtier Growatt SYN 100-XH-30, jusqu'à la puissance nominale |
| Charge déséquilibrée | Sortie triphasée déséquilibrée avec batterie APX HV |
| Rendement MPPT | 99,9 % |
| Protections | Parafoudres type II DC et AC, AFCI (à activer à l'installation), surveillance des chaînes |
| Indice de protection | IP66 |
| Dimensions (L × H × P) | 425 × 387 × 147 mm (3 à 6 kW) ; 425 × 387 × 178 mm (7 à 10 kW) |
| Température de fonctionnement | -25 °C à +60 °C |
| Consommation nocturne | < 5,5 W |
| Refroidissement | Convection naturelle |
| Affichage | OLED + LED, WiFi et application |
| Suivi | ShineWilan-X2 ou ShineMaster4G-X |
| Garantie | 10 ans |
| Normes (extrait) | VDE 0126, EN 50549, VFR 2019, VDE-AR-N 4105, IEC 62116 |
Questions fréquentes
Quelle différence entre MOD TL3-XH et MOD TL3-XH Backup ?
La version Backup (BP) est prête pour le secours avec le boîtier Growatt SYN 100-XH-30 ; les caractéristiques électriques sont identiques.
Le boîtier de secours est-il fourni ?
Non, le SYN 100-XH-30 est vendu séparément.
Quelles batteries sont compatibles ?
La fiche Growatt 2026 cite les batteries haute tension APX 5.0-30.0P-S2 et APX 5.0-30.0M-S3, de 5 à 30 kWh.
Le MOD TL3-XH peut-il être posé dehors ?
Oui, il est classé IP66 et fonctionne de -25 °C à +60 °C.
