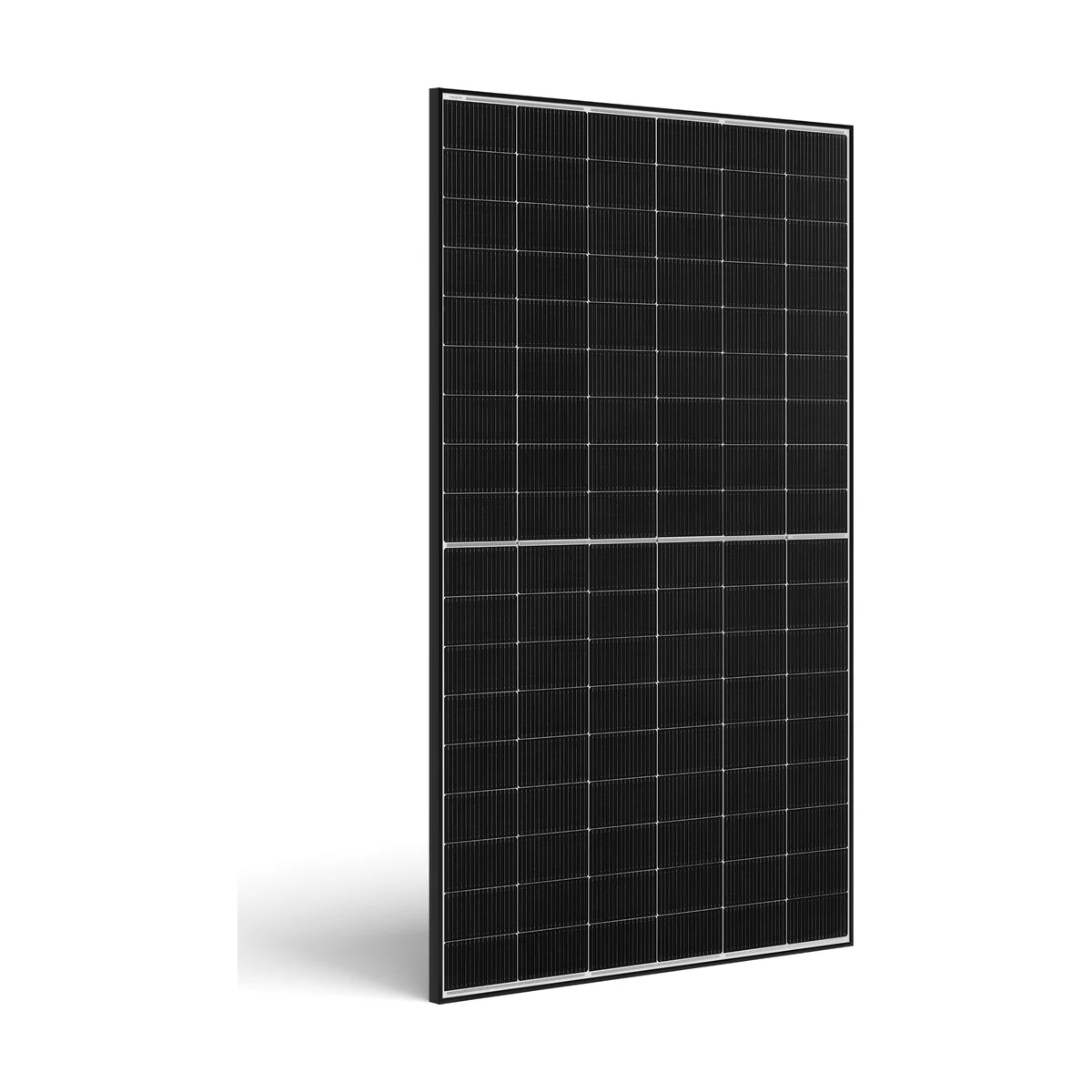

Le panneau solaire JA Solar JAM54D40 LB fait partie de la gamme DeepBlue 4.0 Pro du fabricant JA Solar. C’est un module biverre bifacial de 108 demi-cellules N-type, proposé ici avec un cadre noir : la face avant montre des cellules sombres séparées par un fin quadrillage clair, et la face arrière vitrée capte la lumière réfléchie. Il s’adresse aux toitures de maison individuelle comme aux pergolas, carports et toits plats.
Deux faces pour produire davantage
Le suffixe LB désigne chez JA Solar ses modules biverre bifaciaux. La face arrière convertit la lumière renvoyée par le sol, le toit ou les murs voisins. La fiche technique annonce une bifacialité de 80 % ± 5 % : à éclairement égal, l’arrière produit environ 80 % de ce que produit l’avant. JA Solar chiffre l’effet avec un éclairement arrière égal à 10 % de l’éclairement avant : le modèle 465 Wc délivre alors 502 W et le 460 Wc 497 W.
Ce gain dépend entièrement de la pose. Sur une toiture en tuiles où le panneau est plaqué à quelques centimètres, l’arrière reçoit peu de lumière et le module se comporte presque comme un monofacial. Sur un carport, une pergola, un toit plat clair ou une structure au sol surélevée au-dessus d’un gravier blanc, la face arrière travaille réellement.
Rendement, surface de toiture et tenue à la chaleur
Avec 1 762 × 1 134 mm, chaque module occupe environ 2 m². À 23,3 % de rendement, le 465 Wc fournit donc près de 233 W par mètre carré en conditions standard de test. Les cellules n-Bycium+ à 16 busbars, que JA Solar annonce jusqu’à 26 % de rendement de cellule, sont découpées en demi-cellules pour limiter les pertes résistives.
Le coefficient de température de la puissance est de -0,290 %/°C. En plein été, quand les cellules montent à 65 °C, soit 40 °C au-dessus des conditions de test, la perte théorique reste d’environ 11,6 %. Côté durée, JA Solar garantit 99 % de la puissance après la première année, puis une baisse limitée à 0,4 % par an, soit 87,4 % au bout de 30 ans.
Solidité et pose
Le verre trempé de 1,6 mm sur chaque face et le cadre aluminium de 30 mm supportent 5 400 Pa de charge statique en face avant (neige) et 2 400 Pa en face arrière (vent), d’après la fiche. Le module pèse 22 kg et se manipule à deux sur un toit. La boîte de jonction IP68 à trois diodes et les connecteurs MC4-EVO2A se raccordent aux câbles solaires courants. Comme pour tout biverre, la fixation doit respecter les zones de serrage du manuel d’installation JA Solar.
Quel onduleur pour le panneau solaire JA Solar JAM54D40 LB ?
Au point de puissance maximale, le 465 Wc fournit 13,88 A sous 33,50 V ; sa tension à vide est de 40,20 V et son courant de court-circuit de 14,65 A. Il se raccorde à un onduleur de chaîne comme à des micro-onduleurs, à condition de vérifier que le courant et la tension d’entrée admis couvrent ceux du panneau, gain bifacial compris : dans l’exemple à 10 % de la fiche, le courant de court-circuit monte à 15,82 A. Nous faisons ce contrôle avec vous avant toute commande, et notre simulateur donne l’ordre de grandeur de la production de votre toiture.
Caractéristiques techniques du panneau solaire JA Solar JAM54D40 LB
Par modèle
| Puissance | Référence | Rendement | Tension à vide (Voc) | Courant de court-circuit (Isc) | Tension Vmpp | Courant Impp | Puissance avec 10 % d'éclairement arrière |
|---|---|---|---|---|---|---|---|
| 460 Wc | JAM54D40-460/LB | 23,0 % | 39,70 V | 14,64 A | 33,17 V | 13,87 A | 497 W |
| 465 Wc | JAM54D40-465/LB | 23,3 % | 40,20 V | 14,65 A | 33,50 V | 13,88 A | 502 W |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Technologie de cellule | N-type TOPCon (n-Bycium+, 16 busbars), demi-cellules |
| Nombre de cellules | 108 demi-cellules (6 × 18) |
| Construction | Biverre bifacial, verre trempé 1,6 mm à l'avant et 1,6 mm à l'arrière, cadre aluminium noir |
| Bifacialité | 80 % ± 5 % |
| Coefficient de température Pmax | -0,290 %/°C |
| Coefficient de température Voc | -0,250 %/°C |
| Coefficient de température Isc | +0,045 %/°C |
| Tolérance de puissance | 0 à +3 % |
| Tension système max. | 1 500 V DC |
| Calibre de fusible série max. | 30 A |
| Charge statique max. | 5 400 Pa en face avant (neige) / 2 400 Pa en face arrière (vent) |
| Température de fonctionnement | -40 °C à +85 °C |
| Boîte de jonction | IP68, 3 diodes |
| Connecteur | QC 4.10-351 / MC4-EVO2A |
| Dimensions | 1 762 × 1 134 × 30 mm |
| Poids | 22 kg |
| Garantie produit | 25 ans |
| Garantie de performance | 30 ans linéaire : 99 % la 1re année puis -0,4 %/an, soit 87,4 % à 30 ans |
| Certifications | IEC 61215, IEC 61730, UL 61215, UL 61730 |
| Commande minimum | 6 panneaux |
Questions fréquentes
Puis-je commander moins de 6 panneaux JAM54D40 LB ?
Non, la commande minimum est de 6 panneaux. Le prix affiché est celui d'un panneau ; 6 modules de 465 Wc représentent 2,79 kWc, et 6 modules de 460 Wc 2,76 kWc.
Le JAM54D40 LB produit-il plus qu'un panneau monofacial ?
Oui lorsque sa face arrière reçoit de la lumière : pose surélevée, sol ou toit clair. Plaqué sur une toiture sombre, le gain reste faible. La fiche indique 502 W pour le 465 Wc avec un éclairement arrière de 10 %.
Quelle est la garantie du JAM54D40 LB ?
25 ans pour le produit et 30 ans pour la performance selon la fiche JA Solar : 99 % de la puissance après un an, puis 0,4 % de perte par an au maximum, soit 87,4 % à 30 ans.
Ce panneau résiste-t-il à la neige ?
La fiche indique une charge statique maximale de 5 400 Pa en face avant et 2 400 Pa en face arrière, avec un verre trempé de 1,6 mm de chaque côté.
