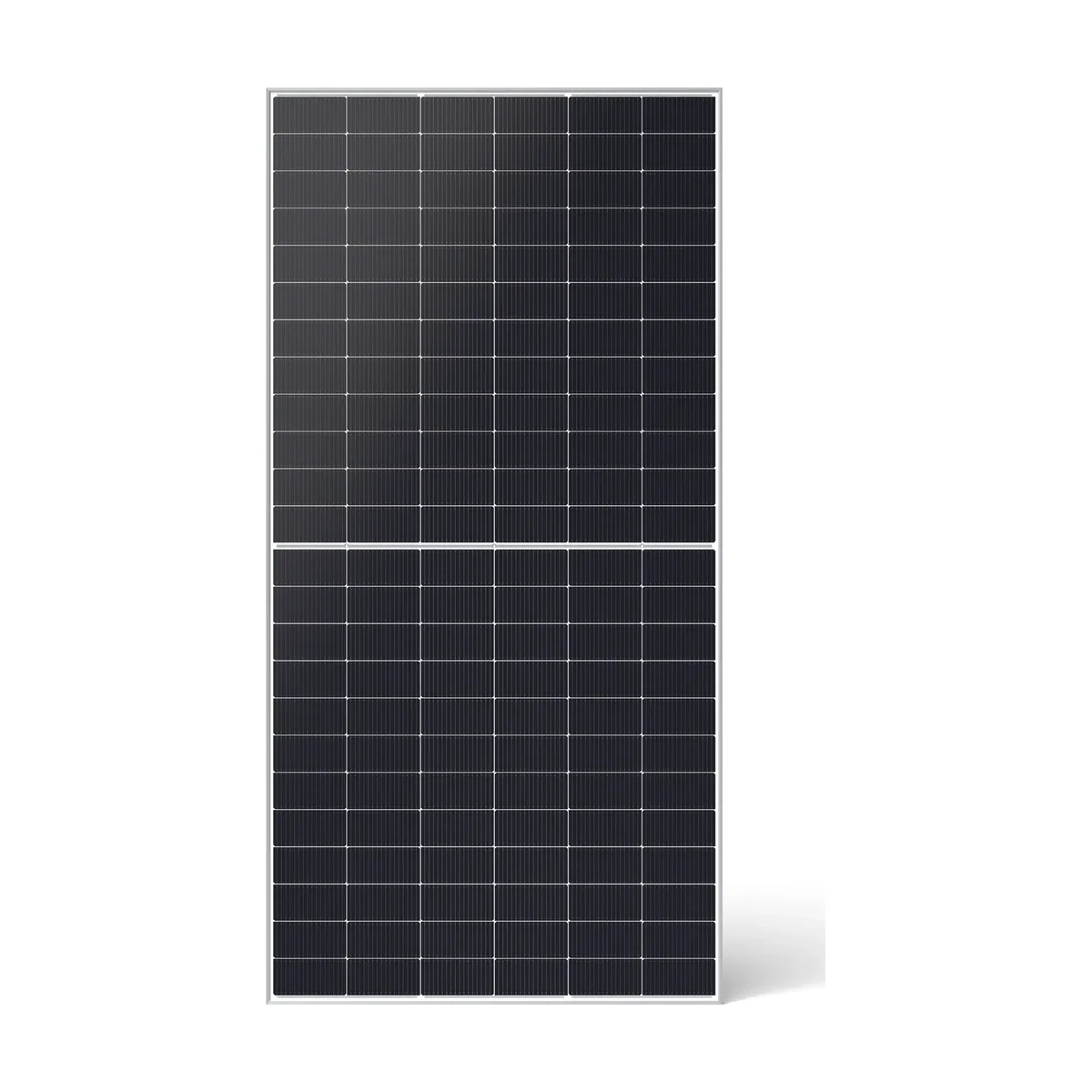

Le panneau solaire JA Solar JAM72D40 reprend le format historique des modules de 72 cellules, ici en 144 demi-cellules N-type de la gamme DeepBlue 4.0 Pro. La version MB est biverre et bifaciale, avec un cadre argent. JA Solar la destine aux toits commerciaux et industriels et aux grands projets ; chez un particulier, elle trouve sa place sur une grange, un hangar ou une structure au sol.
Un module de 72 cellules en version N-type
Avec 2 278 × 1 134 mm, le JAM72D40 couvre environ 2,58 m² et fournit près de 234 W par mètre carré en version 605 Wc, soit 23,4 % de rendement. Six modules, le minimum de commande, représentent 3,63 kWc en 605 Wc et 3,6 kWc en 600 Wc. Il pèse 31,8 kg : la pose se prépare, avec des rails dimensionnés et deux personnes au minimum.
Une tension élevée pour les onduleurs de chaîne
La particularité du format 144 demi-cellules est sa tension : 53,00 V à vide et 45,05 V au point de puissance maximale pour le 605 Wc, pour un courant de 13,43 A. À tension d’onduleur égale, on place donc moins de modules par chaîne qu’avec des panneaux de 108 demi-cellules, et il faut vérifier la tension à vide par grand froid, qui monte avec le coefficient de -0,250 %/°C. Avec des micro-onduleurs, la tension et le courant du module doivent rester dans leurs limites d’entrée. La tension système maximale est de 1 500 V DC et le fusible série de 30 A.
Bifacial : le gain en pose au sol
La face arrière vitrée produit avec une bifacialité de 80 % ± 5 %. La fiche indique, avec un éclairement arrière égal à 10 % de l’avant, 653 W pour le 605 Wc et 648 W pour le 600 Wc. Ce gain est surtout accessible en pose au sol ou sur ombrière, avec de la hauteur sous les modules et un sol clair. Les deux verres trempés de 2,0 mm portent la charge statique admissible à 5 400 Pa en face avant et 2 400 Pa en face arrière.
Chaleur et garanties du panneau solaire JA Solar JAM72D40
Le coefficient de température de la puissance est de -0,290 %/°C, soit environ 11,6 % de perte théorique à 65 °C de cellule. JA Solar garantit le produit 12 ans et la performance 30 ans : 99 % après un an, puis 0,4 % de baisse annuelle au maximum, soit 87,4 % à 30 ans.
Caractéristiques techniques du panneau solaire JA Solar JAM72D40
Par modèle
| Puissance | Référence | Rendement | Tension à vide (Voc) | Courant de court-circuit (Isc) | Tension Vmpp | Courant Impp | Puissance avec 10 % d'éclairement arrière |
|---|---|---|---|---|---|---|---|
| 600 Wc | JAM72D40-600/MB | 23,2 % | 52,79 V | 14,04 A | 44,85 V | 13,38 A | 648 W |
| 605 Wc | JAM72D40-605/MB | 23,4 % | 53,00 V | 14,09 A | 45,05 V | 13,43 A | 653 W |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Technologie de cellule | N-type TOPCon (n-Bycium+, 16 busbars), demi-cellules |
| Nombre de cellules | 144 demi-cellules (6 × 24) |
| Construction | Biverre bifacial, verre trempé 2,0 mm à l'avant et 2,0 mm à l'arrière, cadre aluminium argent |
| Bifacialité | 80 % ± 5 % |
| Coefficient de température Pmax | -0,290 %/°C |
| Coefficient de température Voc | -0,250 %/°C |
| Coefficient de température Isc | +0,045 %/°C |
| Tolérance de puissance | 0 à +3 % |
| Tension système max. | 1 500 V DC |
| Calibre de fusible série max. | 30 A |
| Charge statique max. | 5 400 Pa en face avant (neige) / 2 400 Pa en face arrière (vent) |
| Température de fonctionnement | -40 °C à +85 °C |
| Boîte de jonction | IP68, 3 diodes |
| Connecteur | QC 4.10-351 / MC4-EVO2A |
| Dimensions | 2 278 × 1 134 × 30 mm |
| Poids | 31,8 kg |
| Garantie produit | 12 ans |
| Garantie de performance | 30 ans linéaire : 99 % la 1re année puis -0,4 %/an, soit 87,4 % à 30 ans |
| Certifications | IEC 61215, IEC 61730, UL 61215, UL 61730 |
| Commande minimum | 6 panneaux |
Questions fréquentes
Puis-je commander moins de 6 panneaux JAM72D40 ?
Non, la commande minimum est de 6 panneaux. Le prix affiché est celui d'un panneau ; 6 modules de 605 Wc représentent 3,63 kWc.
Le JAM72D40 se pose-t-il sur une maison ?
C'est possible sur un grand pan, mais son format de 2 278 mm et ses 31,8 kg le destinent plutôt aux bâtiments agricoles, hangars et poses au sol.
Que signifie MB dans JAM72D40 MB ?
C'est la version biverre bifaciale à cadre argent de la série JAM72D40 chez JA Solar.
Quelle est la garantie du JAM72D40 ?
12 ans pour le produit et 30 ans pour la performance, avec 87,4 % de la puissance garantis à 30 ans.
Liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : JA Solar. Voir aussi nos panneaux bifaciaux, panneaux solaires, onduleurs, panneaux JA Solar.
