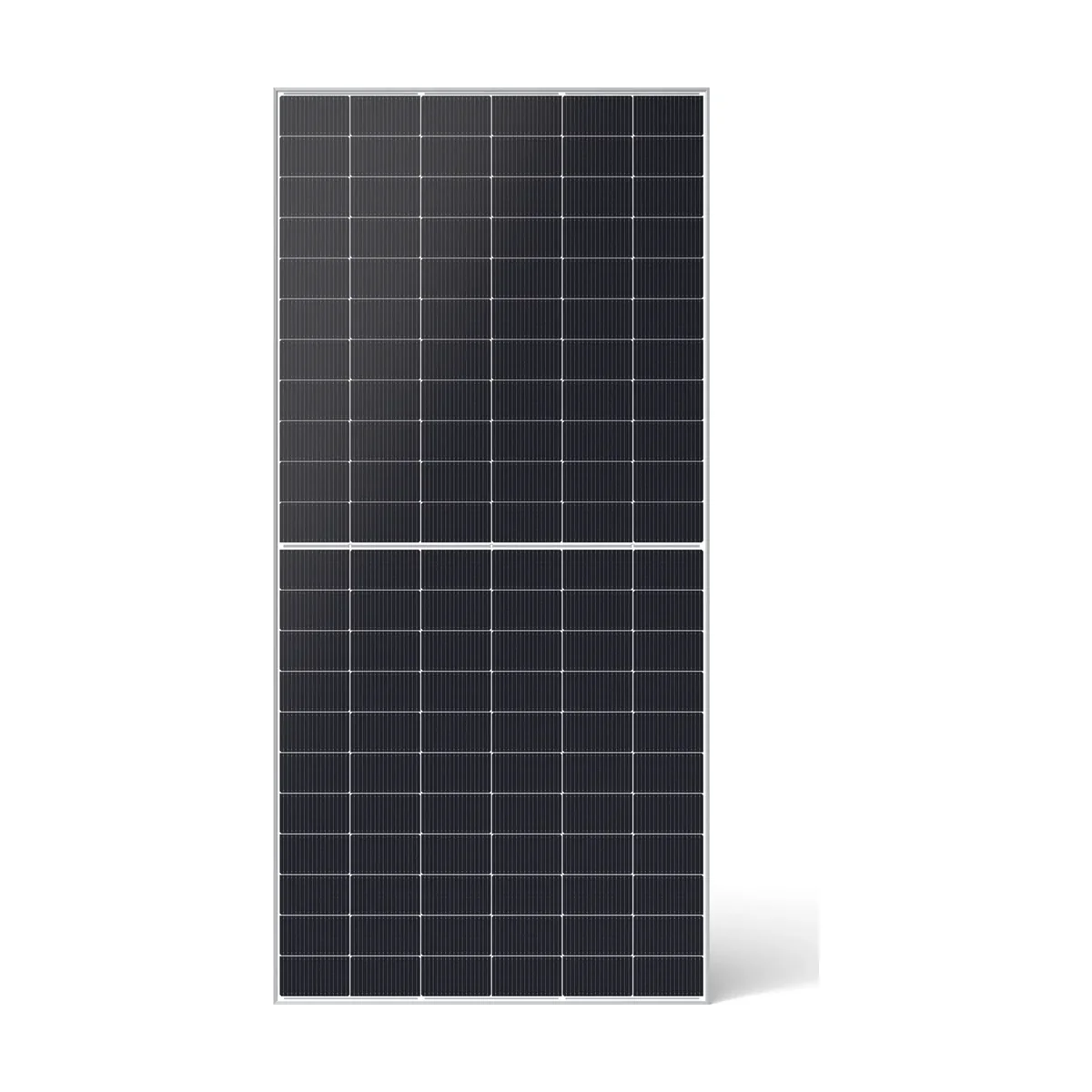

Le panneau solaire JA Solar JAM66D45 est le grand format de la gamme DeepBlue 4.0 Pro : 132 demi-cellules N-type, près de 2,4 mètres de long et jusqu’à 640 Wc par module. JA Solar le destine aux toits commerciaux et industriels et aux grands projets photovoltaïques. Pour un particulier, il se justifie sur un hangar, un bâtiment agricole ou une installation au sol.
Un grand format pour les grandes surfaces
Avec 2 382 × 1 134 mm, chaque module couvre environ 2,7 m² et fournit près de 237 W par mètre carré en version 640 Wc. Sur une grande toiture, cela réduit le nombre de panneaux, de fixations et de connexions pour une puissance donnée. Six modules, le minimum de commande, font déjà 3,84 kWc en 640 Wc.
Ce format a ses contraintes : 33,1 kg par panneau et une longueur supérieure à la hauteur de nombreux pans de maison. La pose demande des rails et une structure adaptés, et une manutention à deux personnes au minimum.
Production bifaciale
Les deux faces sont en verre trempé de 2,0 mm et la face arrière produit avec une bifacialité de 80 % ± 5 %. La fiche donne l’exemple d’un éclairement arrière égal à 10 % de l’avant : le 640 Wc délivre alors 691 W, le 635 Wc 686 W et le 630 Wc 680 W. Le gain est le plus net en pose au sol ou sur ombrière, lorsque le module est surélevé au-dessus d’une surface claire.
La fiche annonce 5 400 Pa de charge statique en face avant et 2 400 Pa en face arrière.
Tension, courant et choix de l'onduleur
Le 640 Wc affiche une tension à vide de 49,39 V et un courant de court-circuit de 16,24 A. Au point de puissance maximale, il fournit 15,54 A sous 41,20 V. Ces valeurs, plus élevées que celles d’un module résidentiel, réduisent le nombre de panneaux par chaîne pour une même tension d’onduleur, et le courant doit rester dans les limites d’entrée des micro-onduleurs ou optimiseurs éventuels. Le calibre de fusible série maximal est de 35 A et la tension système maximale de 1 500 V DC.
Chaleur et durée de vie du panneau solaire JA Solar JAM66D45
Le coefficient de température de la puissance est de -0,290 %/°C, soit environ 11,6 % de perte théorique à 65 °C de cellule. JA Solar garantit le produit 12 ans et la performance 30 ans : 99 % après la première année, puis 0,4 % de baisse annuelle au maximum, soit 87,4 % à 30 ans.
Caractéristiques techniques du panneau solaire JA Solar JAM66D45
Par modèle
| Puissance | Référence | Rendement | Tension à vide (Voc) | Courant de court-circuit (Isc) | Tension Vmpp | Courant Impp | Puissance avec 10 % d'éclairement arrière |
|---|---|---|---|---|---|---|---|
| 630 Wc | JAM66D45-630/LB | 23,3 % | 48,90 V | 16,18 A | 40,70 V | 15,48 A | 680 W |
| 635 Wc | JAM66D45-635/LB | 23,5 % | 49,10 V | 16,21 A | 40,94 V | 15,51 A | 686 W |
| 640 Wc | JAM66D45-640/LB | 23,7 % | 49,39 V | 16,24 A | 41,20 V | 15,54 A | 691 W |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Technologie de cellule | N-type TOPCon (n-Bycium+, 16 busbars), demi-cellules |
| Nombre de cellules | 132 demi-cellules (6 × 22) |
| Construction | Biverre bifacial, verre trempé 2,0 mm à l'avant et 2,0 mm à l'arrière, cadre aluminium argent |
| Bifacialité | 80 % ± 5 % |
| Coefficient de température Pmax | -0,290 %/°C |
| Coefficient de température Voc | -0,250 %/°C |
| Coefficient de température Isc | +0,045 %/°C |
| Tolérance de puissance | 0 à +3 % |
| Tension système max. | 1 500 V DC |
| Calibre de fusible série max. | 35 A |
| Charge statique max. | 5 400 Pa en face avant (neige) / 2 400 Pa en face arrière (vent) |
| Température de fonctionnement | -40 °C à +85 °C |
| Boîte de jonction | IP68, 3 diodes |
| Connecteur | QC 4.10-351 / MC4-EVO2A |
| Dimensions | 2 382 × 1 134 × 30 mm |
| Poids | 33,1 kg |
| Garantie produit | 12 ans |
| Garantie de performance | 30 ans linéaire : 99 % la 1re année puis -0,4 %/an, soit 87,4 % à 30 ans |
| Certifications | IEC 61215, IEC 61730, UL 61215, UL 61730 |
| Commande minimum | 6 panneaux |
Questions fréquentes
Puis-je commander moins de 6 panneaux JAM66D45 ?
Non, la commande minimum est de 6 panneaux. Le prix affiché est celui d'un panneau ; 6 modules de 640 Wc représentent 3,84 kWc, 6 modules de 630 Wc 3,78 kWc.
Le JAM66D45 convient-il à une toiture de maison ?
Rarement : il mesure 2 382 mm et pèse 33,1 kg. Il est pensé pour les hangars, bâtiments agricoles, ombrières et poses au sol.
Quelle différence entre 630, 635 et 640 Wc ?
Le format et la construction sont identiques ; seules la puissance et le rendement changent, de 23,3 % à 23,7 %.
Quelle est la garantie du JAM66D45 ?
12 ans pour le produit et 30 ans pour la performance, avec 87,4 % de la puissance garantis à 30 ans.
