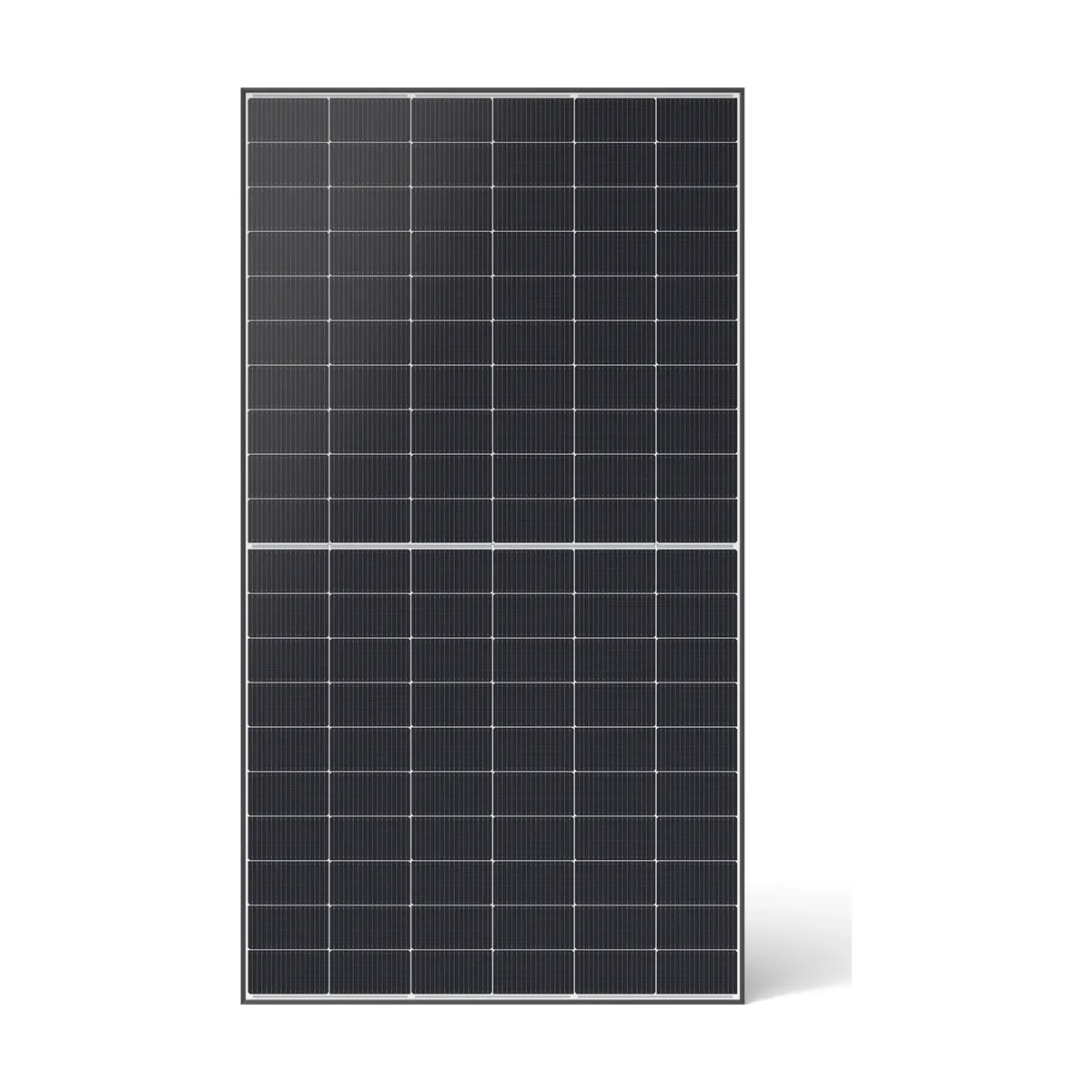

Le panneau solaire JA Solar JAM60D42 reprend la technologie DeepBlue 4.0 Pro dans un format allongé de 60 cellules, soit 120 demi-cellules. Cette version LB à cadre noir est bifaciale et biverre. Elle apporte 540 Wc par module, de quoi atteindre une puissance donnée avec moins de panneaux sur une grande toiture résidentielle, un bâtiment agricole ou une ombrière.
Un format plus long pour plus de puissance par module
Le JAM60D42 mesure 2 063 × 1 134 mm, soit environ 2,34 m², contre 2 m² pour les modules résidentiels de 108 demi-cellules. À 23,1 % de rendement, il fournit près de 231 W par mètre carré. L’intérêt tient au nombre de pièces : moins de panneaux pour la même puissance, donc moins de fixations, de connecteurs et de temps de pose. Six modules, le minimum de commande, font 3,24 kWc sur environ 14 m².
En contrepartie, le panneau pèse 28,8 kg et dépasse deux mètres. Sa longueur doit s’accorder avec la toiture (hauteur du pan, entraxe des chevrons, rails) : c’est une vérification à faire avant de le choisir.
Bifacial et biverre 2 mm
Les deux faces sont en verre trempé de 2,0 mm, plus épais que le 1,6 mm des modules plus courts. La face arrière produit avec une bifacialité de 80 % ± 5 %. JA Solar chiffre l’effet : avec un éclairement arrière égal à 10 % de l’avant, le 540 Wc délivre 583 W. Ce gain suppose de la lumière sous le panneau, comme sur une ombrière de parking, un carport ou une pose au sol au-dessus d’une surface claire. Plaqué sur une toiture, l’apport reste modeste.
La fiche annonce 5 400 Pa de charge statique en face avant et 2 400 Pa en face arrière.
Chaleur et durée de vie
Le coefficient de température de la puissance est de -0,290 %/°C : à 65 °C de cellule, la perte théorique est d’environ 11,6 % par rapport aux conditions de test. JA Solar garantit le produit 25 ans et la performance 30 ans, avec 99 % de la puissance après un an puis 0,4 % de baisse annuelle au maximum, soit 87,4 % à 30 ans.
Onduleur et câblage du panneau solaire JA Solar JAM60D42
Au point de puissance maximale, le module fournit 14,50 A sous 37,25 V. Sa tension à vide est de 44,33 V et son courant de court-circuit de 15,36 A, un courant élevé qui doit rester dans les limites d’entrée de l’onduleur, de l’optimiseur ou du micro-onduleur retenu, gain bifacial compris (16,59 A dans l’exemple à 10 % de la fiche). La tension système maximale est de 1 500 V DC. Nous validons ce dimensionnement avec vous avant la commande.
Caractéristiques techniques du panneau solaire JA Solar JAM60D42
| Caractéristique | Valeur |
|---|---|
| Puissance | 540 Wc |
| Référence | JAM60D42-540/LB |
| Rendement | 23,1 % |
| Tension à vide (Voc) | 44,33 V |
| Courant de court-circuit (Isc) | 15,36 A |
| Tension Vmpp | 37,25 V |
| Courant Impp | 14,50 A |
| Technologie de cellule | N-type TOPCon (n-Bycium+, 16 busbars), demi-cellules |
| Nombre de cellules | 120 demi-cellules (6 × 20) |
| Construction | Biverre bifacial, verre trempé 2,0 mm à l'avant et 2,0 mm à l'arrière, cadre noir |
| Bifacialité | 80 % ± 5 % |
| Puissance avec 10 % d'éclairement arrière | 583 W |
| Coefficient de température Pmax | -0,290 %/°C |
| Coefficient de température Voc | -0,250 %/°C |
| Coefficient de température Isc | +0,045 %/°C |
| Tolérance de puissance | 0 à +3 % |
| Tension système max. | 1 500 V DC |
| Calibre de fusible série max. | 30 A |
| Charge statique max. | 5 400 Pa en face avant (neige) / 2 400 Pa en face arrière (vent) |
| Température de fonctionnement | -40 °C à +85 °C |
| Boîte de jonction | IP68, 3 diodes |
| Connecteur | QC 4.10-351 / MC4-EVO2A |
| Dimensions | 2 063 × 1 134 × 30 mm |
| Poids | 28,8 kg |
| Garantie produit | 25 ans |
| Garantie de performance | 30 ans linéaire : 99 % la 1re année puis -0,4 %/an, soit 87,4 % à 30 ans |
| Certifications | IEC 61215, IEC 61730, UL 61215, UL 61730 |
| Commande minimum | 6 panneaux |
Questions fréquentes
Puis-je commander moins de 6 panneaux JAM60D42 ?
Non, la commande minimum est de 6 panneaux. Le prix affiché est celui d'un panneau ; 6 modules de 540 Wc représentent 3,24 kWc.
Le JAM60D42 convient-il à une maison ?
Oui si la toiture accueille un module de 2 063 mm de long et 28,8 kg. Sur un petit pan ou une toiture complexe, un format de 108 demi-cellules se place plus facilement.
Quelle est la garantie du JAM60D42 LB ?
25 ans pour le produit et 30 ans pour la performance, avec 87,4 % de la puissance garantis à 30 ans.
Quel gain apporte la face arrière ?
Il dépend de la pose. La fiche indique 583 W au lieu de 540 W avec un éclairement arrière égal à 10 % de l'avant.
