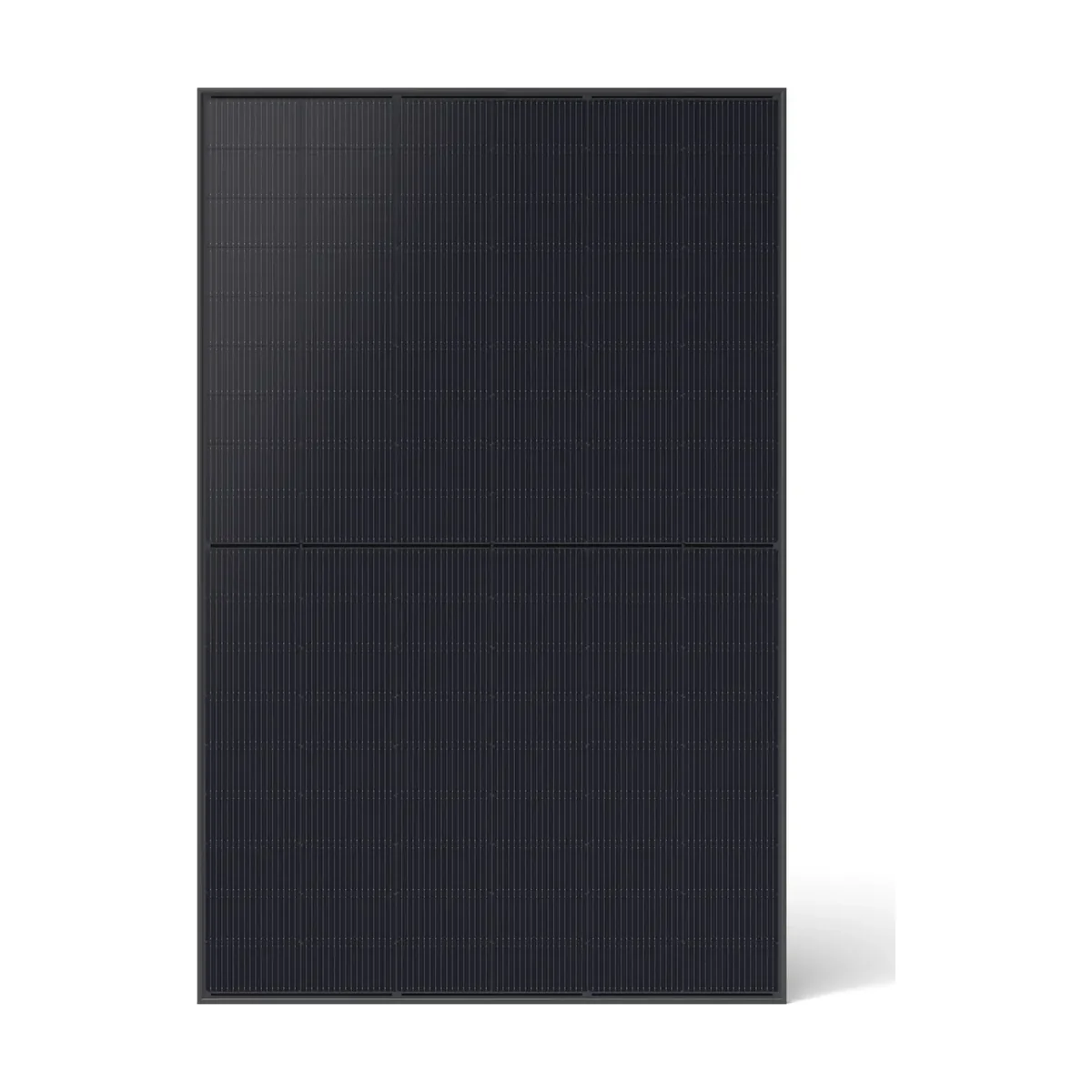

Le panneau solaire JA Solar JAM54D41 LR est la version tout noir et monofaciale de la gamme DeepBlue 4.0 Pro de JA Solar. Cellules, face arrière et cadre sont noirs : sur une toiture visible depuis la rue, le champ solaire forme une surface sombre et régulière, sans quadrillage blanc. Avec 460 Wc sur 1 762 × 1 134 mm, il vise les maisons individuelles.
Un panneau tout noir pour les toitures en vue
JA Solar range ce modèle dans ses « Black Modules ». L’intérêt est d’abord esthétique : sur une ardoise, des tuiles sombres ou un bac acier noir, les panneaux se fondent dans la couverture. C’est souvent le critère décisif en lotissement ou près d’un bâtiment protégé, où l’aspect de la toiture compte autant que la puissance.
Le suffixe LR indique un module monofacial : seule la face avant produit. Ce n’est pas un défaut en pose sur toiture inclinée, où le panneau est plaqué à quelques centimètres des tuiles et où la face arrière d’un bifacial ne recevrait de toute façon que peu de lumière.
Biverre : deux verres au lieu d'un film arrière
Contrairement aux modules classiques fermés à l’arrière par un film polymère, le JAM54D41 LR utilise deux verres trempés de 1,6 mm. La fiche annonce une charge statique maximale de 5 400 Pa en face avant, pour la neige, et de 2 400 Pa en face arrière, pour le vent. Le module pèse 22 kg, un poids habituel pour ce format, et se pose sur les systèmes de fixation courants en respectant les zones de serrage du manuel JA Solar.
Rendement et comportement à la chaleur
À 23,0 % de rendement, le module fournit environ 230 W par mètre carré en conditions standard de test. Six panneaux, le minimum de commande, couvrent près de 12 m² de toiture pour 2,76 kWc. Les cellules N-type n-Bycium+ à 16 busbars sont annoncées par JA Solar jusqu’à 26 % de rendement de cellule.
Un panneau noir chauffe au soleil. Le coefficient de température de la puissance, -0,290 %/°C, limite la perte : environ 11,6 % lorsque les cellules atteignent 65 °C. La fiche donne aussi une valeur plus proche du terrain que les conditions de laboratoire : 348 W en conditions NOCT (800 W/m², 20 °C ambiant, vent de 1 m/s).
Raccorder le panneau solaire JA Solar JAM54D41 LR
Au point de puissance maximale, le module fournit 13,66 A sous 33,68 V ; sa tension à vide est de 40,60 V et son courant de court-circuit de 14,43 A. Ces valeurs conviennent à un onduleur de chaîne comme à des micro-onduleurs, sous réserve que les limites d’entrée du micro-onduleur choisi couvrent ce courant et cette tension. Le calibre de fusible série maximal est de 25 A. Nous vérifions la compatibilité avec vous avant la commande.
Caractéristiques techniques du panneau solaire JA Solar JAM54D41 LR
| Caractéristique | Valeur |
|---|---|
| Puissance | 460 Wc |
| Référence | JAM54D41-460/LR |
| Rendement | 23,0 % |
| Tension à vide (Voc) | 40,60 V |
| Courant de court-circuit (Isc) | 14,43 A |
| Tension Vmpp | 33,68 V |
| Courant Impp | 13,66 A |
| Technologie de cellule | N-type TOPCon (n-Bycium+, 16 busbars), demi-cellules |
| Nombre de cellules | 108 demi-cellules (6 × 18) |
| Construction | Biverre monofacial, verre trempé 1,6 mm à l'avant et 1,6 mm à l'arrière |
| Aspect | Tout noir (gamme « Black Modules » de JA Solar) |
| Bifacialité | Non (monofacial) |
| Puissance en conditions NOCT | 348 W (800 W/m², 20 °C ambiant, vent 1 m/s) |
| NOCT | 45 ± 2 °C |
| Coefficient de température Pmax | -0,290 %/°C |
| Coefficient de température Voc | -0,250 %/°C |
| Coefficient de température Isc | +0,045 %/°C |
| Tolérance de puissance | 0 à +3 % |
| Tension système max. | 1 500 V DC |
| Calibre de fusible série max. | 25 A |
| Charge statique max. | 5 400 Pa en face avant (neige) / 2 400 Pa en face arrière (vent) |
| Température de fonctionnement | -40 °C à +85 °C |
| Boîte de jonction | IP68, 3 diodes |
| Connecteur | QC 4.10-351 / MC4-EVO2A |
| Dimensions | 1 762 × 1 134 × 30 mm |
| Poids | 22 kg |
| Garantie produit | 25 ans |
| Garantie de performance | 30 ans linéaire : 99 % la 1re année puis -0,4 %/an, soit 87,4 % à 30 ans |
| Certifications | IEC 61215, IEC 61730 |
| Commande minimum | 6 panneaux |
Questions fréquentes
Puis-je commander moins de 6 panneaux JAM54D41 LR ?
Non, la commande minimum est de 6 panneaux. Le prix affiché est celui d'un panneau ; 6 modules de 460 Wc représentent 2,76 kWc.
Le JAM54D41 LR est-il bifacial ?
Non. Il est biverre mais monofacial : seule la face avant produit. La version bifaciale tout noir de la même série porte le suffixe LB chez JA Solar.
Quelle est la garantie du JAM54D41 LR ?
25 ans pour le produit et 30 ans pour la performance : 99 % après un an, puis 0,4 % de baisse par an au maximum, soit 87,4 % à 30 ans.
Quelles sont les dimensions du JAM54D41 LR ?
1 762 × 1 134 × 30 mm pour 22 kg, soit environ 2 m² par panneau.
