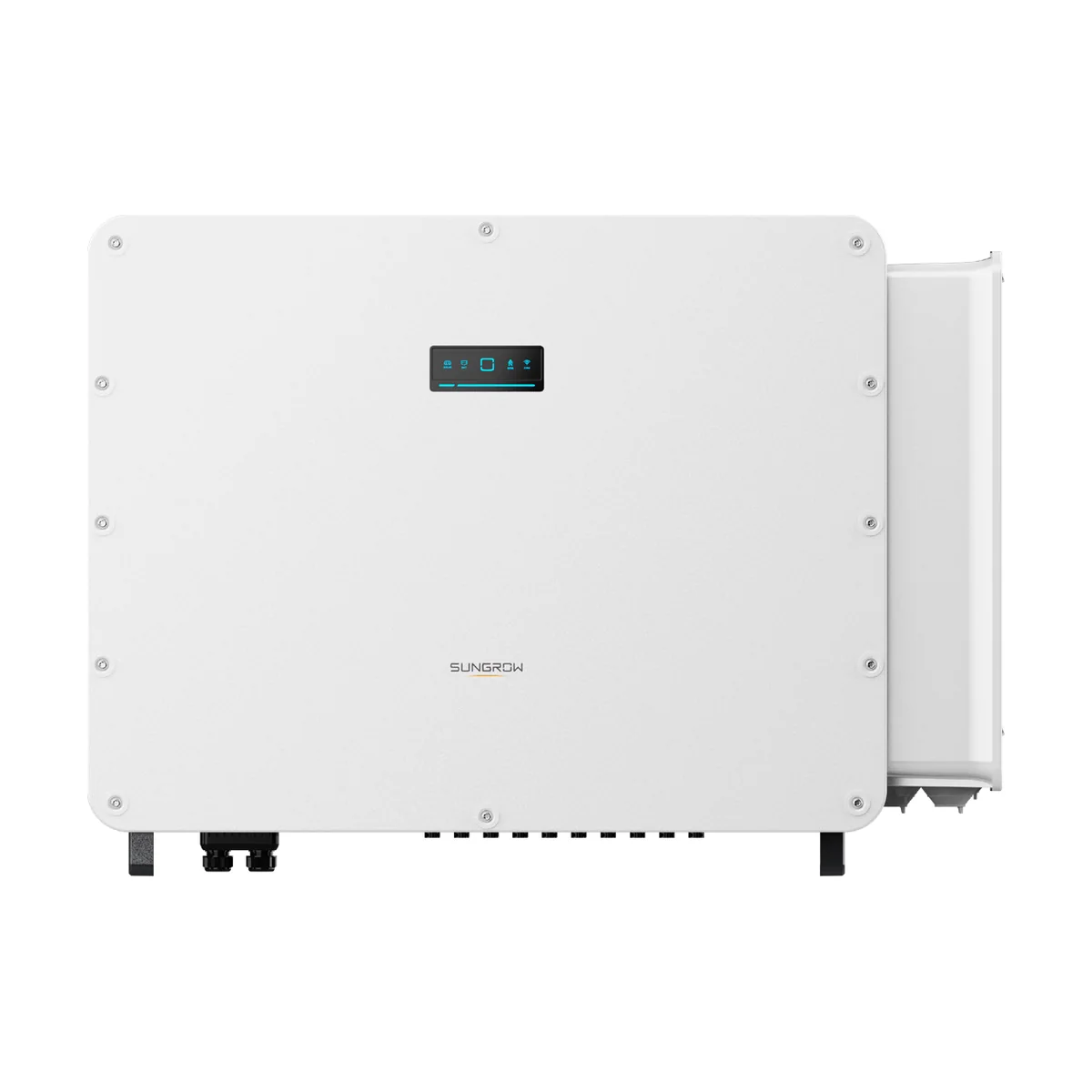

L’onduleur hybride Sungrow SH50/80CX gère en un seul appareil les panneaux, une batterie haute tension et le raccordement triphasé d’un bâtiment professionnel. Il stocke le surplus de la journée, le restitue le soir ou lors des pointes, et maintient l’alimentation des circuits secourus en cas de coupure du réseau.
Un hybride pour les bâtiments professionnels
La gamme compte deux modèles dans le même boîtier de 1 095 × 795 × 360 mm. Le SH50CX délivre 50 kW, accepte jusqu’à 100 kWc de panneaux sur 5 trackers et charge la batterie jusqu’à 180 A. Le SH80CX délivre 80 kW, accepte 160 kWc sur 10 trackers et charge jusqu’à 200 A. Chaque tracker reçoit deux chaînes et 40 A, assez pour les panneaux de grand format. Sungrow annonce un surdimensionnement du champ jusqu’à 200 %, ce qui permet de produire davantage en début et en fin de journée.
Batterie et secours avec l'onduleur hybride Sungrow SH50/80CX
L’onduleur accepte une batterie lithium-ion de 129 à 880 V qui dialogue en CAN. En cas de coupure, il bascule sur la sortie de secours en 10 ms au plus, une durée comparable à celle d’un onduleur de type UPS, et supporte 1,5 fois sa puissance nominale pendant 10 s. La sortie accepte un déséquilibre total entre phases. La solution est couplée côté continu : elle convient à une installation neuve comme à l’ajout de stockage sur un site existant. Nous vérifions avec Sungrow la compatibilité de la batterie retenue.
Pilotage de l'énergie
La gamme SH-CX est prête pour les tarifs heures pleines / heures creuses, la tarification dynamique et la participation à une centrale électrique virtuelle. Concrètement, la batterie se charge quand l’énergie est la moins chère ou la plus abondante, et se décharge pendant les heures les plus coûteuses. Le pilotage passe par l’enregistreur Sungrow en RS485, puis iSolarCloud en WLAN, Ethernet ou 4G en option. Deux entrées et trois sorties logiques permettent de piloter des équipements externes.
Sécurité et environnement
La détection d’arc AFCI 3.0+ surveille jusqu’à 600 m de câble, et un interrupteur de protection coupe la chaîne en défaut. La technologie PID Zero limite la dégradation des panneaux. Le boîtier IP66, classé anticorrosion C5, fonctionne de -30 °C à +60 °C, jusqu’à 3 000 m, avec des conduits d’air autonettoyants. Il pèse 115 kg au plus pour le SH50CX et 128 kg au plus pour le SH80CX : la pose demande une équipe et du matériel de levage.
Caractéristiques techniques de l’onduleur hybride Sungrow SH50/80CX
Par modèle
| Puissance | Référence | Puissance PV max. | Trackers MPPT | Charge / décharge batterie max. | Courant AC nominal | Rendement max. / européen | Poids |
|---|---|---|---|---|---|---|---|
| 50 kW | SH50CX | 100 kWc | 5 × 40 A | 180 A / 50 kW | 72,2 A | 98,2 % / 97,9 % | ≤ 115 kg |
| 80 kW | SH80CX | 160 kWc | 10 × 40 A | 200 A / 80 kW | 115,5 A | 98,3 % / 98,0 % | ≤ 128 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3/N/PE, 230/400 V, 50/60 Hz |
| Chaînes par tracker | 2 |
| Tension d'entrée max. | 1 100 V |
| Tension min. / de démarrage | 180 V / 200 V |
| Plage MPPT | 180 à 1 000 V |
| Batterie | Lithium-ion, 129 à 880 V, communication CAN |
| Secours (backup) | Puissance nominale en secours, 1,5 fois pendant 10 s, bascule ≤ 10 ms, charge déséquilibrée à 100 % |
| Protections | AFCI 3.0+ (détection jusqu'à 600 m), parafoudres DC type I+II et AC type II, PID Zero, protection d'inversion de polarité batterie |
| Indice de protection | IP66, anticorrosion C5 |
| Refroidissement | Air forcé intelligent, conduits autonettoyants |
| Température de fonctionnement | -30 °C à +60 °C |
| Altitude max. | 3 000 m |
| Bruit | ≤ 65 dB(A) |
| Dimensions (L × H × P) | 1 095 × 795 × 360 mm |
| Communication | LED, Bluetooth + application ; RS485 vers l'enregistreur ; WLAN, Ethernet, 4G en option ; 2 DI / 3 DO |
| Connectique | MC4 (6 mm² max.) côté DC ; bornes OT/DT jusqu'à 300 mm² |
| Normes réseau (extrait) | EN 50549, VDE-AR-N 4105 et 4110, CEI 0-16, CEI 0-21, IEC 63027 |
Questions fréquentes
Quelle différence entre le SH50CX et le SH80CX ?
50 kW, 5 trackers et 180 A de batterie pour le SH50CX ; 80 kW, 10 trackers et 200 A pour le SH80CX, dans le même boîtier.
Quelle batterie peut-on raccorder ?
Une batterie lithium-ion de 129 à 880 V communiquant en CAN ; la compatibilité exacte se vérifie avec Sungrow.
Que se passe-t-il en cas de coupure du réseau ?
L'onduleur bascule sur la sortie de secours en 10 ms au plus et alimente les circuits secourus.
Est-il adapté à une maison ?
Non, il vise les bâtiments professionnels raccordés en triphasé ; pour une maison, voyez la série SH-T.
Liens utiles
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Sungrow. Voir aussi nos onduleurs hybrides, onduleurs triphasés, batteries solaires, produits Sungrow.
