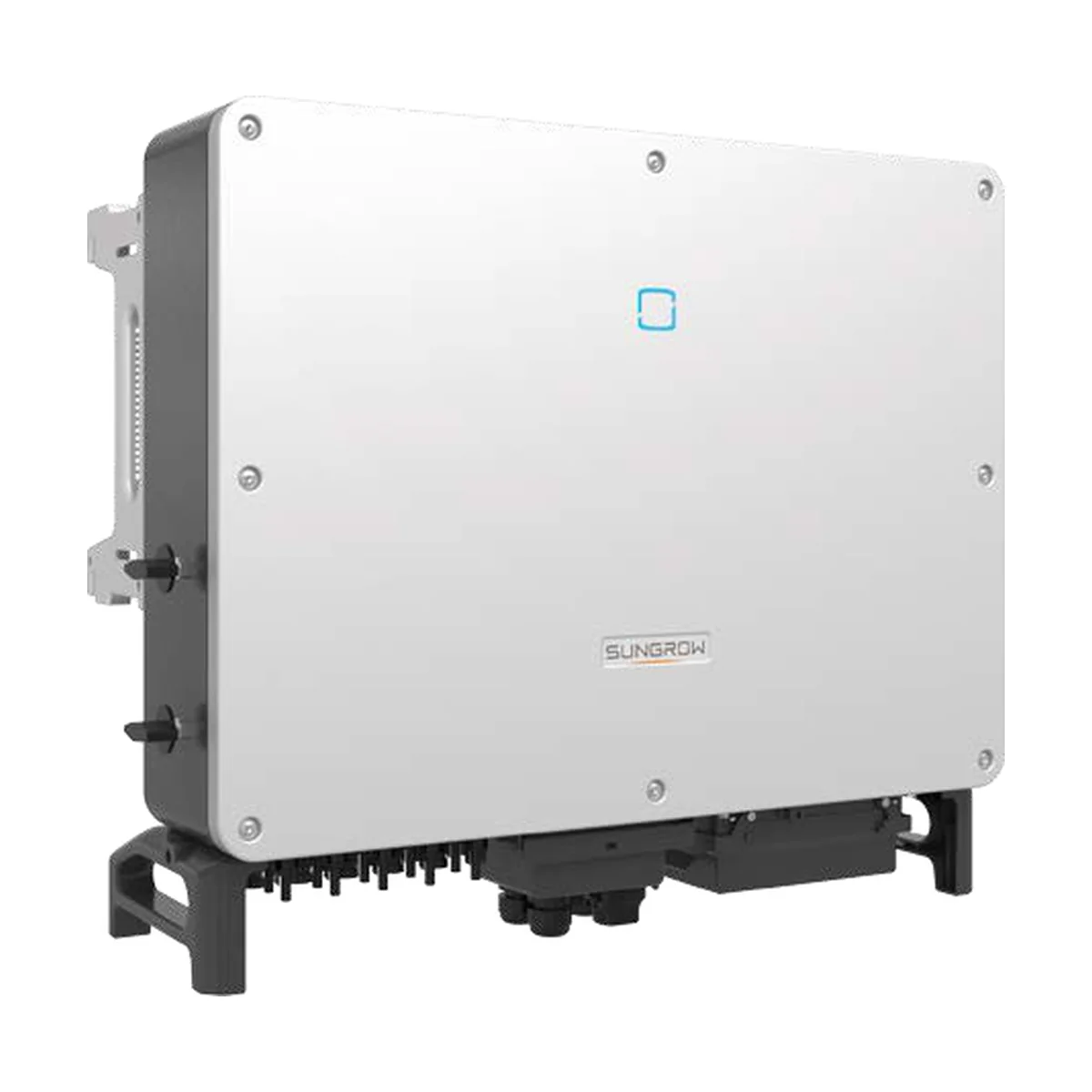

L’onduleur Sungrow SG33CX convertit en triphasé 230/400 V la production d’une installation de taille moyenne : atelier, exploitation agricole, commerce ou immeuble. C’est la génération d’origine de la série CX de Sungrow, ici dans sa version V112 équipée de parafoudres DC de type I+II.
Trois trackers pour les toitures professionnelles
Le SG33CX dispose de 3 trackers MPPT indépendants, chacun avec deux chaînes et 26 A d’entrée (40 A en court-circuit). Vous pouvez répartir le champ sur trois pans ou trois orientations sans que l’un ne pénalise les autres. La plage MPPT va de 200 à 1 000 V, pour un démarrage à 250 V. L’appareil délivre 33 kVA à 45 °C et jusqu’à 36,3 kVA à 40 °C en 400 V, avec un rendement maximal de 98,6 % et un rendement européen de 98,3 %.
Protection renforcée de l'onduleur Sungrow SG33CX V112
La référence V112 correspond à la version équipée de parafoudres DC de type I+II, une option sur la fiche de la gamme ; côté AC, le parafoudre est de type II. Ce niveau de protection est utile sur un bâtiment exposé ou équipé d’un paratonnerre. L’onduleur surveille aussi le courant de chaque chaîne sans fusibles, les défauts de terre et les courants de fuite, et intègre une fonction de récupération PID. La détection d’arc (AFCI) est proposée en option par Sungrow : nous vérifions sa présence sur l’appareil livré.
Installation et environnement
Le boîtier IP66, classé anticorrosion C5, mesure 702 × 595 × 310 mm pour 50 kg. Il fonctionne de -30 °C à +60 °C, avec une réduction de puissance au-delà de 45 °C, et jusqu’à 4 000 m d’altitude. Les bornes AC acceptent des câbles en cuivre ou en aluminium jusqu’à 70 mm², et la connexion DC « 2 en 1 » prévue par Sungrow simplifie le câblage des chaînes. La consommation de nuit reste sous 2 W.
Suivi et réglages réseau
La mise en service se fait par Bluetooth depuis l’application, sans contact avec l’appareil, et le micrologiciel se met à jour à distance. Le diagnostic de courbe I-V fonctionne avec l’enregistreur Sungrow et iSolarCloud. L’onduleur assure la fonction Q de nuit, la tenue aux creux et surtensions et le réglage de la puissance active et réactive. Nous validons avec vous le raccordement et l’étude de cet onduleur Sungrow SG33CX selon votre site.
Caractéristiques techniques de l’onduleur Sungrow SG33CX
| Caractéristique | Valeur |
|---|---|
| Puissance AC nominale | 33 kVA (36,3 kVA à 40 °C) |
| Référence | SG33CX-V112 (parafoudres DC type I+II) |
| Trackers MPPT | 3 × 26 A |
| Courant de sortie max. | 55,2 A |
| Rendement max. / européen | 98,6 % / 98,3 % |
| Raccordement | Triphasé 3/N/PE, 230/400 V |
| Chaînes par tracker | 2 |
| Courant de court-circuit DC | 3 × 40 A |
| Tension d'entrée max. | 1 100 V (veille entre 1 000 et 1 100 V) |
| Tension min. / de démarrage | 200 V / 250 V |
| Plage MPPT | 200 à 1 000 V |
| Protections | Parafoudres DC type I+II (version V112) et AC type II, sectionneur DC, courant de fuite, défauts de terre, surveillance des chaînes, récupération PID ; AFCI en option |
| Indice de protection | IP66, anticorrosion C5 |
| Refroidissement | Air forcé intelligent |
| Température de fonctionnement | -30 °C à +60 °C (réduction au-delà de 45 °C) |
| Altitude max. | 4 000 m |
| Dimensions (L × H × P) | 702 × 595 × 310 mm |
| Poids | 50 kg |
| Consommation de nuit | ≤ 2 W |
| Affichage | LED, Bluetooth + application |
| Communication | RS485 ; WLAN et Ethernet en option |
| Connectique | MC4 (6 mm² max.) côté DC ; bornes OT ou DT jusqu'à 70 mm² |
| Normes réseau (extrait) | EN 50549-1/2, VDE 0126-1-1/A1 VFR 2019, UTE C15-712-1:2013, VDE-AR-N 4105/4110 |
Questions fréquentes
Quelle différence avec le SG33CX-P2 ?
Le P2 est la génération suivante, plus légère, avec 30 A par tracker. Le SG33CX est la génération d'origine, à 3 trackers de 26 A.
Que signifie V112 ?
C'est la version avec parafoudres DC de type I+II, proposés en option sur la fiche de la gamme.
Combien pèse-t-il ?
50 kg pour 702 × 595 × 310 mm, en pose murale.
Peut-on y raccorder une batterie ?
Non, c'est un onduleur réseau ; le stockage demande un système séparé.
