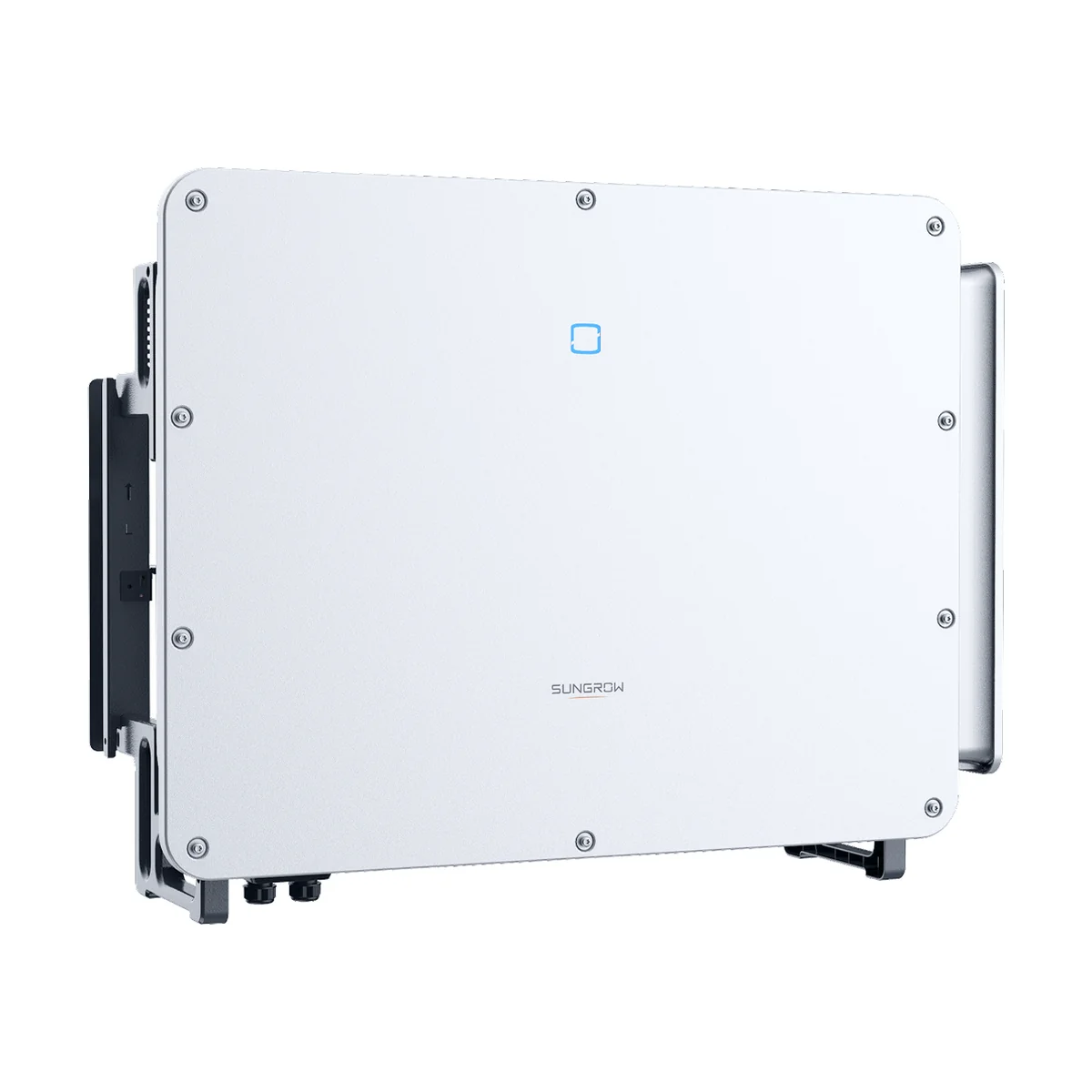

L’onduleur Sungrow SG150CX raccorde en triphasé une installation professionnelle de 150 kW. Il s’adresse aux bâtiments tertiaires, aux hangars agricoles et aux ombrières de parking qui veulent un nombre réduit d’onduleurs pour une grande surface de panneaux.
Sept trackers de 48 A pour les grands champs de panneaux
Le SG150CX répartit les chaînes sur 7 trackers MPPT, avec trois chaînes par tracker et 48 A d’entrée chacun (66 A en court-circuit). Ces courants élevés correspondent aux panneaux actuels de grand format, souvent bifaciaux. Sungrow conseille jusqu’à 210 kWc de panneaux pour 150 kW de sortie, ce qui permet un surdimensionnement marqué du champ. Le balayage MPPT global cherche le vrai point de puissance maximale quand une partie des chaînes est ombragée ; la fiche annonce un gain de production de plus de 2 %.
Sécurité de l'onduleur Sungrow SG150CX
La détection d’arc passe en version AFCI 3.0, avec une portée de 450 m de câble. L’appareil identifie activement les défauts et coupe la chaîne concernée grâce à un interrupteur de protection au niveau de chaque chaîne. La surveillance du courant de chaque chaîne et le diagnostic I-V localisent une chaîne anormale à distance. Les parafoudres DC de type I+II et AC de type II, la surveillance des défauts de terre et la fonction de récupération PID complètent la protection de l’installation.
Pensé pour les sites exigeants
Le boîtier IP66, classé anticorrosion C5, fonctionne de -30 °C à +60 °C et jusqu’à 4 000 m d’altitude. Son conduit d’air autonettoyant réduit l’entretien sur un site poussiéreux, une exploitation agricole ou un environnement côtier. Il mesure 1 025 × 795 × 360 mm pour 100 kg au plus. Le rendement maximal atteint 98,8 % et le rendement européen 98,2 % en 400 V, pour une consommation de nuit de 7 W au plus.
Raccordement, pilotage et suivi
Côté AC, les bornes OT ou DT acceptent des câbles de 120 à 400 mm². Côté DC, les connecteurs sont de type Evo2. L’onduleur se pilote en RS485, avec WLAN et Ethernet en option, et se met en service par Bluetooth depuis l’application. Il gère la puissance active et réactive, le taux de rampe, la tenue aux surtensions et la fonction Q de nuit demandée par certains gestionnaires de réseau. Nous étudions avec vous le raccordement et les exigences du gestionnaire avant la commande de cet onduleur Sungrow SG150CX.
Caractéristiques techniques de l’onduleur Sungrow SG150CX
| Caractéristique | Valeur |
|---|---|
| Puissance nominale AC | 150 kW (165 kVA max.) |
| Référence | SG150CX |
| Puissance PV max. conseillée | 210 kWc |
| Rendement max. / européen (400 V) | 98,8 % / 98,2 % |
| Courant de sortie nominal à 400 V | 216,5 A |
| Raccordement | Triphasé 3/N/PE, 230/400 V (également 220/380, 240/415 et 277/480 V) |
| Trackers MPPT | 7, 3 chaînes par tracker |
| Courant d'entrée max. | 336 A (7 × 48 A), 462 A en court-circuit, 30 A par connecteur |
| Tension d'entrée max. | 1 100 V |
| Tension min. / de démarrage | 180 V / 200 V |
| Plage MPPT | 180 à 1 000 V |
| Protections | AFCI 3.0 (détection jusqu'à 450 m), parafoudres DC type I+II et AC type II, sectionneur DC, défauts de terre, surveillance des chaînes, récupération PID |
| Indice de protection | IP66, anticorrosion C5 |
| Refroidissement | Air forcé intelligent, conduit autonettoyant |
| Température de fonctionnement | -30 °C à +60 °C |
| Altitude max. | 4 000 m |
| Dimensions (L × H × P) | 1 025 × 795 × 360 mm |
| Poids | ≤ 100 kg |
| Consommation de nuit | ≤ 7 W |
| Affichage | LED, Bluetooth + application |
| Communication | RS485 ; WLAN et Ethernet en option |
| Connectique | Evo2 (6 mm² max.) côté DC ; bornes OT/DT de 120 à 400 mm² |
| Normes réseau (extrait) | EN 50549-1/-10 et -2/-10, VDE 4110, CEI 0-16, CEI 0-21, IEC 63027 |
Questions fréquentes
Quelle puissance de panneaux raccorder au SG150CX ?
Sungrow conseille au maximum 210 kWc, répartis sur 7 trackers de trois chaînes.
Combien pèse l'appareil ?
100 kg au plus pour 1 025 × 795 × 360 mm, en pose murale sur support : prévoir une manutention adaptée.
Peut-on y raccorder une batterie ?
Non, c'est un onduleur réseau. Le stockage passe par un système séparé ou un onduleur hybride.
Est-il adapté à une maison ?
Non, il vise les installations professionnelles de forte puissance raccordées en triphasé.
