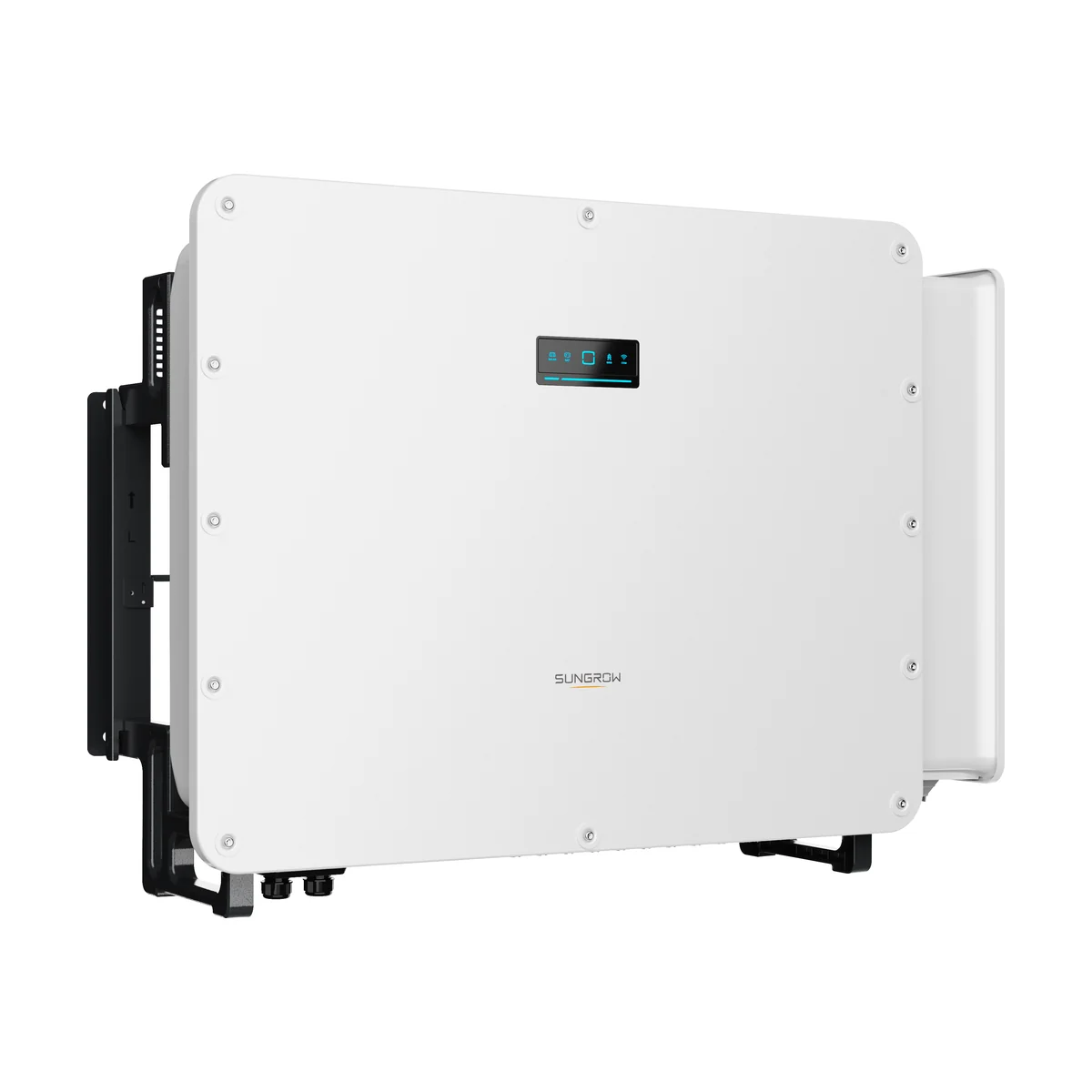

L’onduleur hybride Sungrow SH125CX pilote à la fois une grande toiture photovoltaïque et une batterie haute tension sur un site professionnel. Il couvre les besoins d’un entrepôt, d’une exploitation agricole ou d’un site industriel qui veut stocker sa production et garder ses circuits essentiels alimentés pendant une coupure.
Jusqu'à 250 kWc de panneaux sur dix trackers
Le SH125CX dispose de 10 trackers MPPT de deux chaînes, chacun avec 40 A d’entrée (50 A en court-circuit). Sungrow accepte jusqu’à 250 kWc de panneaux pour 125 kW de sortie, soit un champ deux fois plus puissant que l’onduleur. Le surplus de production de la mi-journée part dans la batterie au lieu d’être écrêté. La plage MPPT va de 180 à 1 000 V et l’appareil démarre à 200 V. Le rendement maximal atteint 98,6 %, le rendement européen 98,3 %.
Stockage et secours avec l'onduleur hybride Sungrow SH125CX
La batterie, de technologie lithium-ion entre 129 et 880 V, communique en CAN et se charge ou se décharge à 200 A et 125 kW. En cas de coupure, la bascule vers la sortie de secours prend 10 ms au plus. La sortie de 125 kW supporte 1,5 fois sa puissance pendant 10 s et un déséquilibre total entre phases. Le couplage se fait côté continu, sur une installation neuve ou existante. Nous vérifions avec Sungrow la batterie compatible avec votre projet.
Gestion intelligente de l'énergie
Sungrow prépare le SH125CX aux tarifs à plages horaires, à la tarification dynamique et aux centrales électriques virtuelles. La batterie peut ainsi être chargée quand l’électricité est bon marché et restituée pendant les heures chères, ou réservée aux pointes de consommation du site. L’appareil peut aussi prélever jusqu’à 160 kVA sur le réseau en 230 V. Le pilotage passe par l’enregistreur Sungrow en RS485, puis iSolarCloud en WLAN ou Ethernet ; deux entrées et trois sorties logiques commandent des équipements externes.
Sécurité, robustesse et pose
La détection d’arc AFCI 3.0 couvre 450 m de câble, avec un interrupteur de protection au niveau de chaque chaîne et une protection contre les défauts entre panneaux et terre. Le boîtier IP66, anticorrosion C5, fonctionne de -30 °C à +60 °C et jusqu’à 3 000 m d’altitude, avec des conduits d’air autonettoyants. Il mesure 1 095 × 795 × 360 mm et pèse 128 kg au plus : la pose murale se prépare avec un moyen de levage.
Caractéristiques techniques de l’onduleur hybride Sungrow SH125CX
| Caractéristique | Valeur |
|---|---|
| Puissance nominale AC | 125 kW (125 kVA) |
| Référence | SH125CX |
| Puissance PV max. | 250 kWc |
| Rendement max. / européen | 98,6 % / 98,3 % |
| Courant AC nominal | 180,4 A |
| Raccordement | Triphasé 3/N/PE, 230/400 V, 50/60 Hz |
| Trackers MPPT | 10, 2 chaînes par tracker |
| Courant d'entrée max. | 10 × 40 A (50 A en court-circuit), 30 A par connecteur |
| Tension d'entrée max. | 1 100 V |
| Tension min. / de démarrage | 180 V / 200 V |
| Plage MPPT | 180 à 1 000 V |
| Batterie | Lithium-ion, 129 à 880 V, CAN ; charge / décharge 200 A, 125 kW |
| Puissance max. prélevée sur le réseau | 160 kVA en 230 V |
| Secours (backup) | 125 kW, 1,5 fois pendant 10 s, bascule ≤ 10 ms, charge déséquilibrée à 100 % |
| Protections | AFCI 3.0 (détection jusqu'à 450 m), parafoudres DC type I+II et AC type II, PID Zero, protection d'inversion de polarité batterie |
| Indice de protection | IP66, anticorrosion C5 |
| Refroidissement | Air forcé intelligent, conduits autonettoyants |
| Température de fonctionnement | -30 °C à +60 °C |
| Altitude max. | 3 000 m |
| Bruit | ≤ 65 dB(A) |
| Dimensions (L × H × P) | 1 095 × 795 × 360 mm |
| Poids | ≤ 128 kg |
| Communication | LED, Bluetooth + application ; RS485 vers l'enregistreur ; WLAN, Ethernet ; 2 DI / 3 DO |
| Connectique | MC4 (6 mm² max.) côté DC ; bornes OT/DT jusqu'à 300 mm² |
| Normes réseau (extrait) | EN 50549, VDE-AR-N 4105 et 4110, CEI 0-16, CEI 0-21, IEC 63027 |
Questions fréquentes
Quelle puissance de panneaux raccorder au SH125CX ?
Jusqu'à 250 kWc d'après Sungrow, sur 10 trackers de deux chaînes.
Quelle batterie associer ?
Une batterie lithium-ion de 129 à 880 V communiquant en CAN, à valider avec Sungrow selon le projet.
Combien de temps pour basculer en secours ?
10 ms au plus, avec une surcharge possible de 1,5 fois la puissance pendant 10 s.
Quelle différence avec le SH80CX ?
Même boîtier, mais 125 kW et 250 kWc de panneaux au lieu de 80 kW et 160 kWc.
