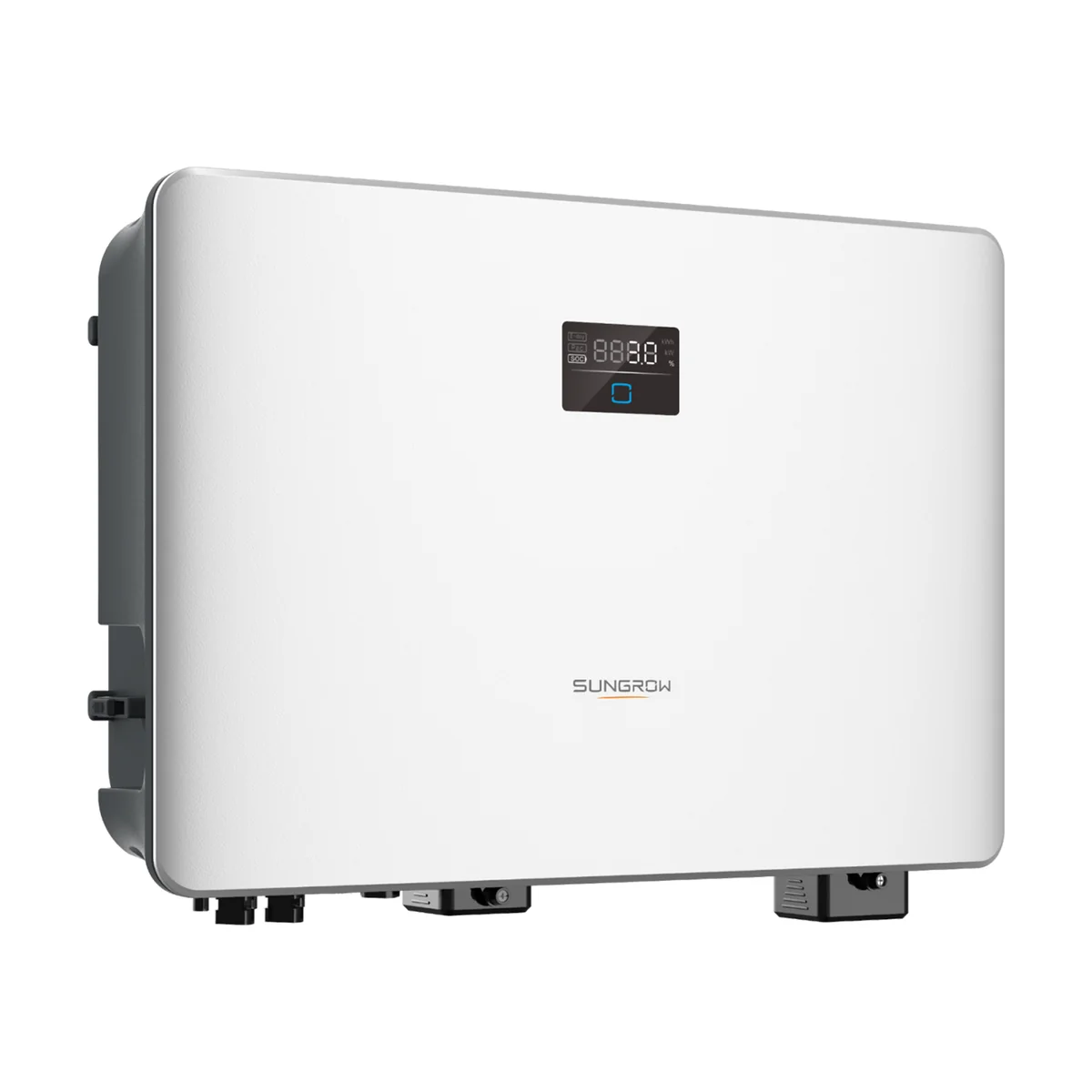

L’onduleur hybride Sungrow SH-RS s’adresse aux maisons raccordées en monophasé qui veulent stocker leur production solaire. Il convertit le courant des panneaux, charge et décharge une batterie haute tension et peut alimenter la maison pendant une coupure du réseau.
Un seul appareil pour les panneaux et la batterie
La série SH-RS réunit un onduleur photovoltaïque à deux trackers MPPT et un chargeur de batterie. L’entrée batterie accepte une tension de 80 à 460 V, avec 30 A en charge comme en décharge, soit 6 600 W au maximum. Le site Sungrow France annonce la compatibilité avec ses batteries des séries SBH et SBS050 ; nous vérifions la combinaison exacte avant toute commande. Le système de gestion d’énergie intégré décide à chaque instant s’il faut consommer, stocker ou injecter.
Secours en cas de coupure avec l'onduleur hybride Sungrow SH-RS
Quand le réseau tombe, l’onduleur passe en mode secours en moins de 10 ms, assez vite pour que les appareils électroniques ne s’éteignent pas. La puissance de secours nominale va de 3 000 W (SH3.0RS) à 6 000 W (SH6.0RS), avec une pointe de 8 400 VA pendant 10 secondes pour absorber le démarrage d’un réfrigérateur ou d’une pompe. Chaque kWh stocké l’après-midi puis consommé le soir évite un achat au réseau à 0,2001 € le kWh, alors qu’injecté il ne rapporterait que 0,011 € : c’est tout l’intérêt de la batterie.
Quelle puissance choisir ?
Sungrow conseille une puissance photovoltaïque de 4 500 Wc pour le SH3.0RS, 6 000 Wc pour le SH4.0RS et 9 000 Wc pour le SH6.0RS. Le SH3.6RS délivre 3 680 W, soit 16 A de courant de sortie, une valeur fréquente en monophasé. Pour une maison de 6 kWc avec batterie, le SH5.0RS est un choix courant. Les deux trackers indépendants de 16 A acceptent deux orientations de toiture et des panneaux de forte puissance. Si les besoins grandissent, jusqu’à trois onduleurs peuvent fonctionner en parallèle en maître-esclave.
Installation, sécurité et suivi
Le boîtier IP65 de 18,5 kg (490 × 340 × 170 mm) se pose à l’intérieur ou à l’extérieur, de -25 °C à +60 °C, refroidi sans ventilateur et à moins de 45 dB(A). Il intègre la détection d’arc électrique, des parafoudres de type II côté DC et AC, la fonction PID zéro et la protection anti-îlotage. Le raccordement se fait par connecteurs enfichables. La surveillance passe par iSolarCloud, sur application ou sur le web, avec des données rafraîchies toutes les 10 secondes et un diagnostic des courbes I-V à distance.
Caractéristiques techniques de l’onduleur hybride Sungrow SH-RS
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. conseillée | Courant de sortie max. | Puissance de secours nominale | Rendement max. / européen |
|---|---|---|---|---|---|
| 3.0 kW | SH3.0RS | 4 500 Wc | 13,7 A | 3 000 W | 97,4 % / 97,0 % |
| 3.6 kW | SH3.6RS | 5 400 Wc | 16 A | 3 680 W | 97,5 % / 97,1 % |
| 4.0 kW | SH4.0RS | 6 000 Wc | 18,2 A | 4 000 W | 97,6 % / 97,2 % |
| 5.0 kW | SH5.0RS | 7 500 Wc | 22,8 A | 5 000 W | 97,7 % / 97,3 % |
| 6.0 kW | SH6.0RS | 9 000 Wc | 27,3 A | 6 000 W | 97,7 % / 97,3 % |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Monophasé 220/230/240 V, 50/60 Hz |
| Tension d'entrée max. | 600 V |
| Tension min. / de démarrage | 40 V / 50 V |
| Plage MPPT | 40 à 560 V |
| Trackers MPPT | 2 (16 A par tracker, 20 A en court-circuit) |
| Batterie | Lithium-ion, 80 à 460 V, 30 A en charge et décharge, 6 600 W max. |
| Batteries Sungrow annoncées compatibles | Séries SBH et SBS050 (site Sungrow France) |
| Secours (hors réseau) | Bascule < 10 ms, crête 8 400 VA pendant 10 s |
| Mise en parallèle | Maître-esclave, jusqu'à 3 onduleurs |
| Protections | Détection d'arc (AFCI), parafoudres type II DC et AC, anti-îlotage, courant de fuite, sectionneur DC |
| Fonction PID | PID zéro |
| Optimiseurs | En option (à valider avec Sungrow) |
| Indice de protection | IP65 |
| Refroidissement | Convection naturelle, < 45 dB(A) |
| Température de fonctionnement | -25 °C à +60 °C |
| Dimensions (L × H × P) | 490 × 340 × 170 mm |
| Poids | 18,5 kg |
| Communication | RS485, Ethernet, WLAN, CAN ; 4 DI, 1 DO |
| Normes réseau (extrait) | EN 50549-1, EN 62477-1, CEI 0-21, C10/26 |
Questions fréquentes
Le Sungrow SH-RS fonctionne-t-il sans batterie ?
Oui, il fonctionne comme un onduleur solaire et la batterie peut être ajoutée plus tard.
Quelles batteries sont compatibles ?
Des batteries lithium-ion de 80 à 460 V ; Sungrow France annonce ses séries SBH et SBS050.
En combien de temps bascule-t-il en secours ?
En moins de 10 ms d'après la fiche technique Sungrow.
Convient-il à un raccordement triphasé ?
Non, il est monophasé. En triphasé, voyez les séries Sungrow SH-RT ou SH-T.
