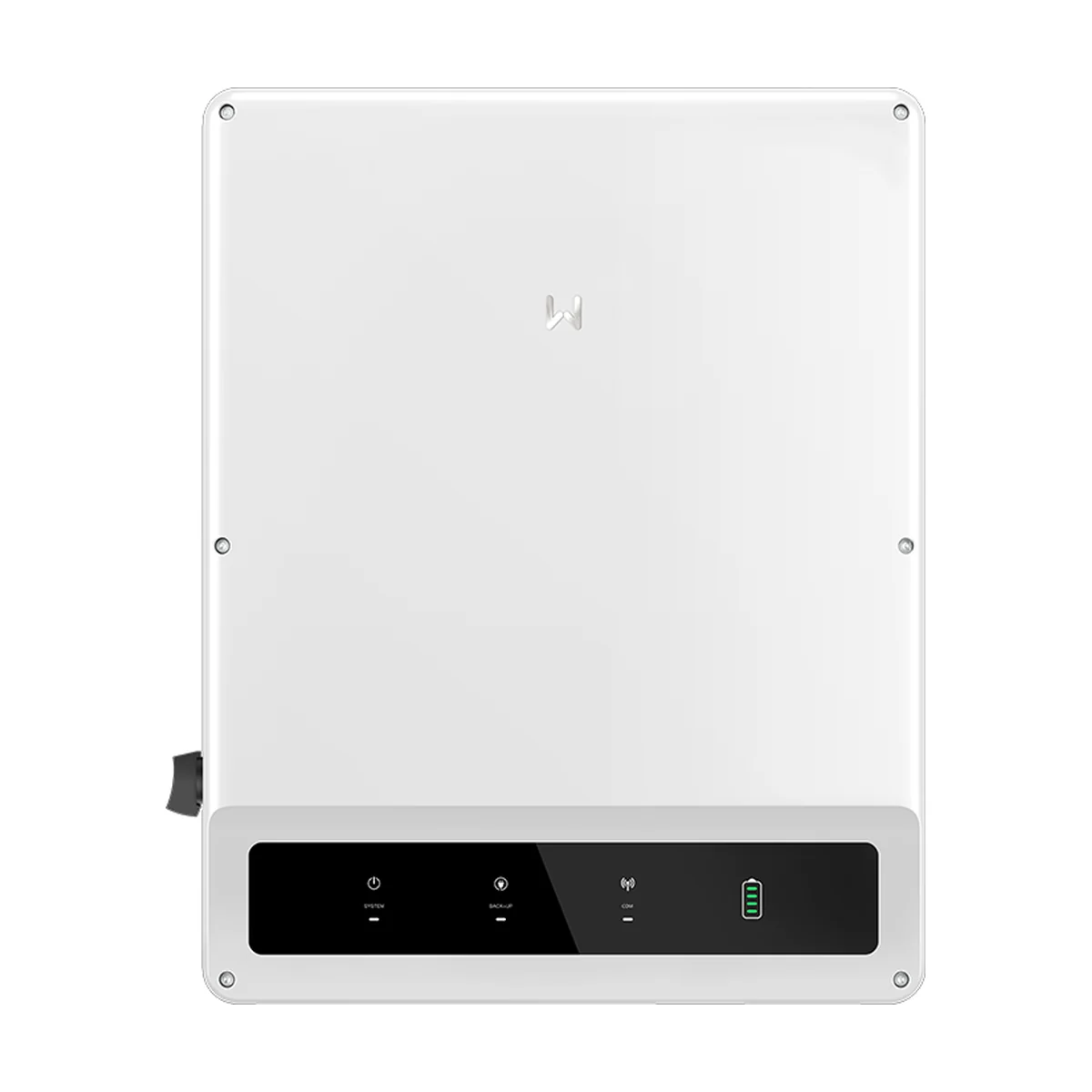

L’onduleur hybride GoodWe ET 20-30 pilote un grand champ photovoltaïque et une batterie haute tension pour les sites qui consomment beaucoup : grande maison tout électrique, ferme, atelier, petit commerce. Il assure aussi le secours en cas de coupure du réseau.
En bref : trois puissances (20, 25 et 29,9 kW), jusqu’à 150 % de panneaux, une ou deux entrées batterie lithium-ion de 200 à 800 V à 50 A chacune, et une sortie de secours triphasée avec bascule de niveau UPS. Rendement maximal de 98,0 %, boîtier IP66 de 48 ou 54 kg, conformité EN 50549-1.
Un onduleur hybride GoodWe ET 20-30 pour les gros consommateurs
Avec 20, 25 ou 29,9 kW nominaux, ces onduleurs acceptent 30 à 45 kW de panneaux, soit 150 % de leur puissance. Le 20 kW a deux trackers MPPT, les 25 et 29,9 kW en ont trois, chacun avec deux chaînes et 30 A. La plage MPPT de 200 à 850 V et la tension maximale de 1 000 V acceptent des chaînes longues. Le rendement maximal atteint 98,0 %, le rendement européen 97,5 %.
GoodWe précise deux limites utiles au dimensionnement de l’onduleur hybride GoodWe ET 20-30 : la puissance d’entrée de 150 % est une valeur maximale, pas une puissance continue, et sur un système 1 000 V la tension maximale de fonctionnement est de 950 V. La tension d’entrée nominale de 620 V et le courant de court-circuit admis de 38 A par tracker complètent les repères du calcul de chaînes ; l’efficacité de la recherche MPPT est annoncée à 99,9 %.
Une ou deux batteries sur l’onduleur hybride GoodWe ET 20-30
Le 20 kW dispose d’une entrée batterie, les 25 et 29,9 kW de deux entrées indépendantes de 50 A chacune, pour une batterie lithium-ion de 200 à 800 V. La charge et la décharge vont jusqu’à la puissance nominale : 20, 25 ou 30 kW. GoodWe associe notamment cette série à sa batterie extérieure Lynx C de 60 kWh pour les usages professionnels. Les modes d’exploitation prévus sont l’autoconsommation, l’écrêtage des pointes et le fonctionnement selon les heures pleines et creuses.
La tension nominale de batterie est de 500 V et le rendement de la batterie vers le réseau atteint 97,5 %. Le dialogue avec le système de gestion de la batterie passe par RS485 ou CAN, celui avec le compteur par RS485. La fiche indique que la série se combine avec plusieurs capacités et marques de batteries, GoodWe compris : nous vérifions avec vous la compatibilité du modèle retenu avant la commande.
Secours et extension
La sortie de secours triphasée prend le relais sans coupure perceptible pour la plupart des appareils. Hors réseau, le 20 kW fournit 20 kVA, 24 kVA pendant 60 s et 32 kVA pendant 3 s ; le 29,9 kW fournit 30 kVA et 36 kVA pendant 60 s. Plusieurs onduleurs se raccordent en parallèle avec le boîtier EzLink3000 pour étendre la puissance.
La puissance de secours suppose que les panneaux et la batterie fournissent assez d’énergie au moment de la coupure. Quand le réseau est présent, les charges branchées sur la sortie secours de l’onduleur hybride GoodWe ET 20-30 peuvent tirer jusqu’à 30 kVA du réseau sur le 20 kW et 33 kVA sur les 25 et 29,9 kW. La tension de sortie en secours reste 380/400 V, avec un taux de distorsion inférieur à 3 % sur charge linéaire.
Installation de l’onduleur hybride GoodWe ET 20-30
Le boîtier de 520 × 660 × 220 mm pèse 48 kg (20 kW) ou 54 kg (25 et 29,9 kW) et se fixe au mur. Il est classé IP66, fonctionne de -35 °C à +60 °C et se refroidit par ventilation intelligente. La communication passe par WiFi, LAN et Bluetooth. La conformité réseau est attestée par un certificat TÜV Rheinland selon EN 50549-1.
L’onduleur hybride GoodWe ET 20-30 admet jusqu’à 95 % d’humidité relative et 4 000 m d’altitude. Sa topologie est non isolée et sa consommation de nuit reste sous 15 W. Le sectionneur DC et l’arrêt à distance sont intégrés, tout comme les protections contre l’inversion de polarité côté panneaux et côté batterie.
Caractéristiques techniques de l’onduleur hybride GoodWe ET 20-30
Les trois modèles de l’onduleur hybride ET 20-30
| Puissance nominale AC | Référence | Puissance PV max. | Entrées batterie | Trackers MPPT | Secours hors réseau | Poids |
|---|---|---|---|---|---|---|
| 20 kW | GW20K-ET | 30 kW | 1 | 2 | 20 kVA (24 kVA 60 s) | 48 kg |
| 25 kW | GW25K-ET | 37,5 kW | 2 | 3 | 25 kVA (30 kVA 60 s) | 54 kg |
| 29.9 kW | GW29.9K-ET | 45 kW | 2 | 3 | 30 kVA (36 kVA 60 s) | 54 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3L/N/PE, 230/400 V |
| Tension d’entrée PV max. | 1 000 V |
| Plage MPPT | 200 à 850 V |
| Courant par MPPT | 30 A, 2 chaînes par MPPT |
| Batterie | Lithium-ion 200 à 800 V (nominal 500 V), 50 A par entrée |
| Charge / décharge max. | Égale à la puissance nominale (20, 25 ou 30 kW) |
| Secours | Bascule de niveau UPS, sortie de secours triphasée |
| Rendement max. / européen | 98,0 % / 97,5 % |
| Rendement batterie vers AC | 97,5 % |
| Protections | Parafoudres type II DC, type III AC, AFCI en option |
| Refroidissement | Ventilation intelligente |
| Indice de protection | IP66 |
| Température de fonctionnement | -35 °C à +60 °C |
| Altitude max. | 4 000 m |
| Dimensions (L × H × P) | 520 × 660 × 220 mm |
| Communication | WiFi + LAN + Bluetooth ; BMS en RS485/CAN ; compteur en RS485 |
| Consommation de nuit | < 15 W |
| Norme réseau | EN 50549-1 (certificat TÜV Rheinland) |
La fiche GoodWe de la série ET 20-30 kW (version EMEA) figure dans l’onglet « Fiche technique ». Page officielle : GoodWe. À voir également : nos onduleurs hybrides, nos onduleurs triphasés, les batteries solaires et l’ensemble des produits GoodWe.
Questions fréquentes
Peut-on brancher deux batteries sur l’onduleur hybride GoodWe ET 20-30 ?
Oui sur les 25 et 29,9 kW, qui ont deux entrées batterie indépendantes. Le 20 kW en a une.
Quelle puissance de panneaux raccorder ?
Jusqu’à 150 % de la puissance de l’onduleur : 30 kW sur le 20 kW, 45 kW sur le 29,9 kW.
L’onduleur hybride ET 20-30 assure-t-il le secours en cas de coupure ?
Oui, la sortie de secours triphasée délivre la puissance nominale, avec une surcharge possible pendant 60 s.
Est-il conforme au raccordement en France ?
Oui : un certificat TÜV Rheinland atteste sa conformité à la norme EN 50549-1.
Quels usages de la batterie l’onduleur hybride ET 20-30 gère-t-il ?
L’autoconsommation, l’écrêtage des pointes de consommation, le fonctionnement selon les heures pleines et creuses et l’alimentation de secours pendant une coupure du réseau.
