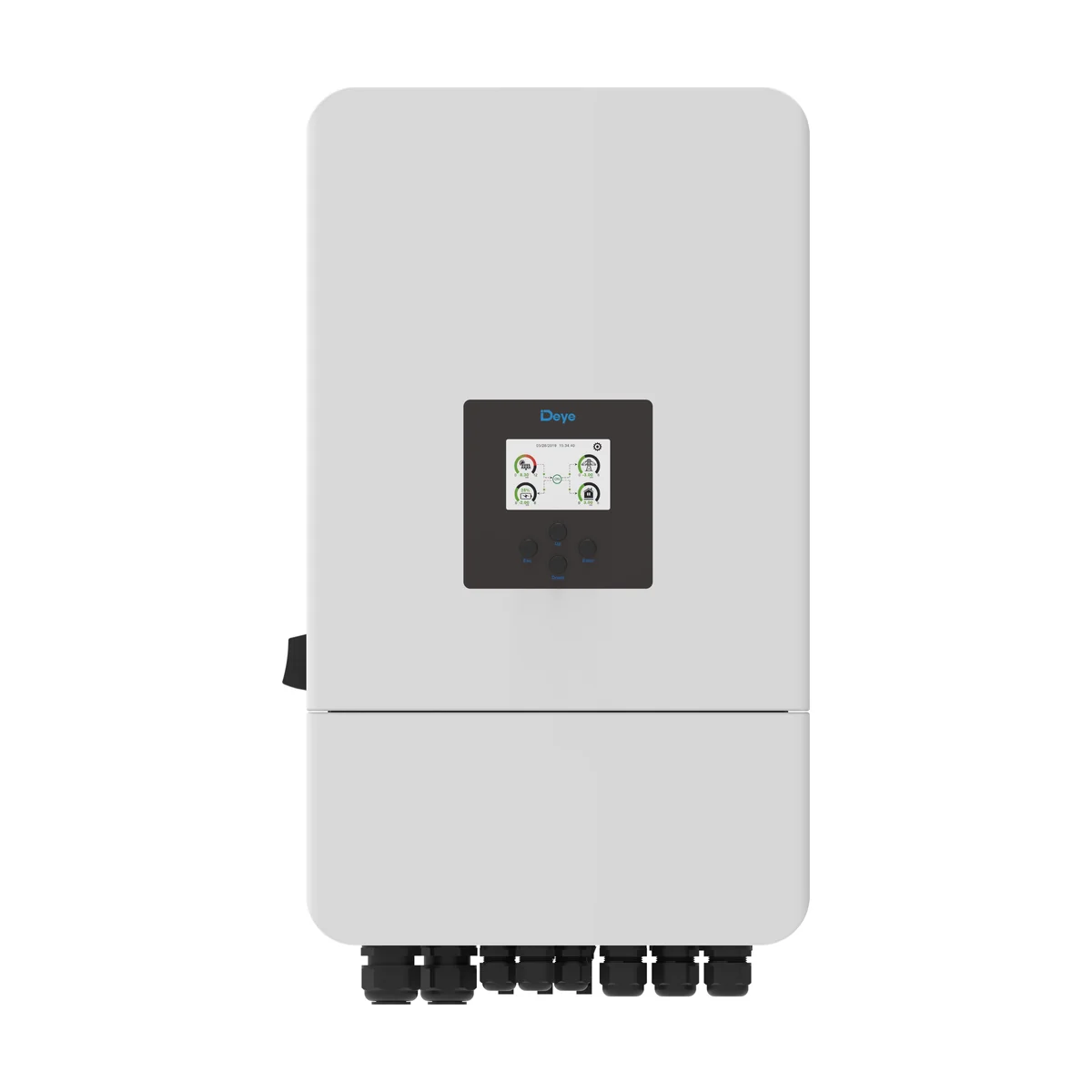

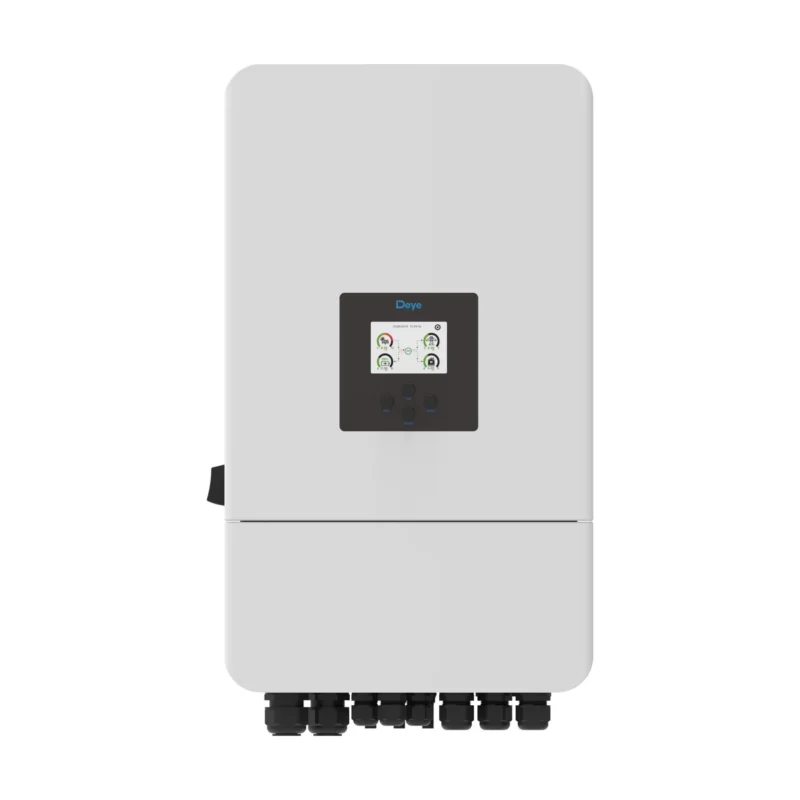

L’onduleur hybride Deye SG05LP3 (version EU-SM2) équipe les maisons raccordées en triphasé qui veulent une batterie basse tension 48 V. Il succède à la série SG04LP3, avec des trackers acceptant les courants des panneaux récents.
Une batterie 48 V évolutive
La batterie 48 V (40 à 60 V) se compose de modules ajoutés au fil des besoins, en lithium ou en plomb. Le courant de charge et de décharge va de 120 A sur le 5 kW à 240 A sur le 12 kW. Le transformateur isole la batterie, et la sortie triphasée accepte une charge 100 % déséquilibrée, chaque phase pouvant fournir jusqu’à 50 % de la puissance nominale.
Ce qui change avec l'onduleur hybride Deye SG05LP3
Par rapport au SG04LP3, les deux trackers acceptent 20 A jusqu’au 8 kW et 26 A avec deux chaînes sur les 10 et 12 kW : les panneaux de grande taille se raccordent sans compromis. La plage de fonctionnement s’étend de -40 °C à +65 °C, jusqu’à 3 000 m d’altitude, et le boîtier s’allège à 35,2 kg. Six plages horaires de charge et de décharge se programment, un groupe électrogène peut recharger la batterie et jusqu’à 10 onduleurs fonctionnent en parallèle.
Quelle puissance choisir ?
Deye admet 1,6 fois la puissance nominale en panneaux : 9 600 W sur le 6 kW, 12 800 W sur le 8 kW, 19 200 W sur le 12 kW. Une maison de 9 kWc s’oriente vers le 6 ou le 8 kW ; avec pompe à chaleur et véhicule électrique, le 10 ou le 12 kW apporte plus de marge en secours. Le choix dépend aussi de la puissance de charge voulue pour la batterie. Notre bureau d’études dimensionne l’ensemble avec vous.
Secours et installation
Pendant une coupure, la maison reste alimentée en triphasé, avec une pointe de deux fois la puissance nominale pendant 10 secondes. Le boîtier IP65 de 386 × 660 × 250 mm reste sous 55 dB. Les protections intégrées comprennent les parafoudres de type II, la détection d’isolement et de courant résiduel et l’anti-îlotage ; la détection d’arc est en option. Chaque kWh stocké puis consommé évite un achat à 0,2001 €, contre 0,011 € s’il était injecté.
Caractéristiques techniques de l’onduleur hybride Deye SG05LP3
Par modèle
| Puissance nominale AC | Référence | Courant batterie max. | Puissance PV max. | Courant PV max. | Puissance apparente max. |
|---|---|---|---|---|---|
| 5 kW | SUN-5K-SG05LP3-EU-SM2 | 120 A | 8 000 W | 20 + 20 A | 5 500 VA |
| 6 kW | SUN-6K-SG05LP3-EU-SM2 | 135 A | 9 600 W | 20 + 20 A | 6 600 VA |
| 8 kW | SUN-8K-SG05LP3-EU-SM2 | 190 A | 12 800 W | 20 + 20 A | 8 800 VA |
| 10 kW | SUN-10K-SG05LP3-EU-SM2 | 210 A | 16 000 W | 26 + 26 A | 11 000 VA |
| 12 kW | SUN-12K-SG05LP3-EU-SM2 | 240 A | 19 200 W | 26 + 26 A | 13 200 VA |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3L+N+PE, 230/400 V |
| Batterie | 48 V (40 à 60 V), plomb ou lithium ; lithium géré par auto-adaptation au BMS |
| Tension d'entrée PV max. | 800 V |
| Tension de démarrage | 160 V |
| Plage MPPT | 200 à 650 V |
| Trackers MPPT / chaînes | 2 trackers ; 1 chaîne chacun jusqu'au 8 kW, 2 chaînes sur les 10 et 12 kW |
| Sortie déséquilibrée | 100 % par phase, jusqu'à 50 % de la puissance nominale par phase |
| Passage réseau vers charges | 45 A |
| Puissance de pointe hors réseau | 2 fois la puissance nominale pendant 10 s |
| Rendement | 97,6 % max., 97,0 % européen |
| Indice de protection | IP65 |
| Bruit | ≤ 55 dB |
| Température de fonctionnement | -40 °C à +65 °C (réduction au-delà de 45 °C) ; altitude 3 000 m |
| Dimensions | 386 × 660 × 250 mm |
| Poids | 35,2 kg |
| Communication | RS485/RS232/CAN ; WiFi, 4G, Bluetooth ou LAN en option |
| Garantie | 5 ans, jusqu'à 10 ans selon le pays d'installation (conditions Deye) |
| Normes réseau (extrait) | EN 50549, VDE-AR-N 4105, CEI 0-21 |
Questions fréquentes
Quelle batterie associer au Deye SG05LP3 ?
Une batterie 48 V (40 à 60 V) plomb ou lithium ; en lithium, l'onduleur s'adapte au BMS. Nous vérifions la compatibilité du modèle.
Peut-on dépasser 12 kW ?
Oui, avec la série SG05LP3 de 14 à 20 kW, ou en montant jusqu'à 10 onduleurs en parallèle.
Supporte-t-il une charge déséquilibrée ?
Oui, à 100 %, chaque phase pouvant fournir jusqu'à la moitié de la puissance nominale.
