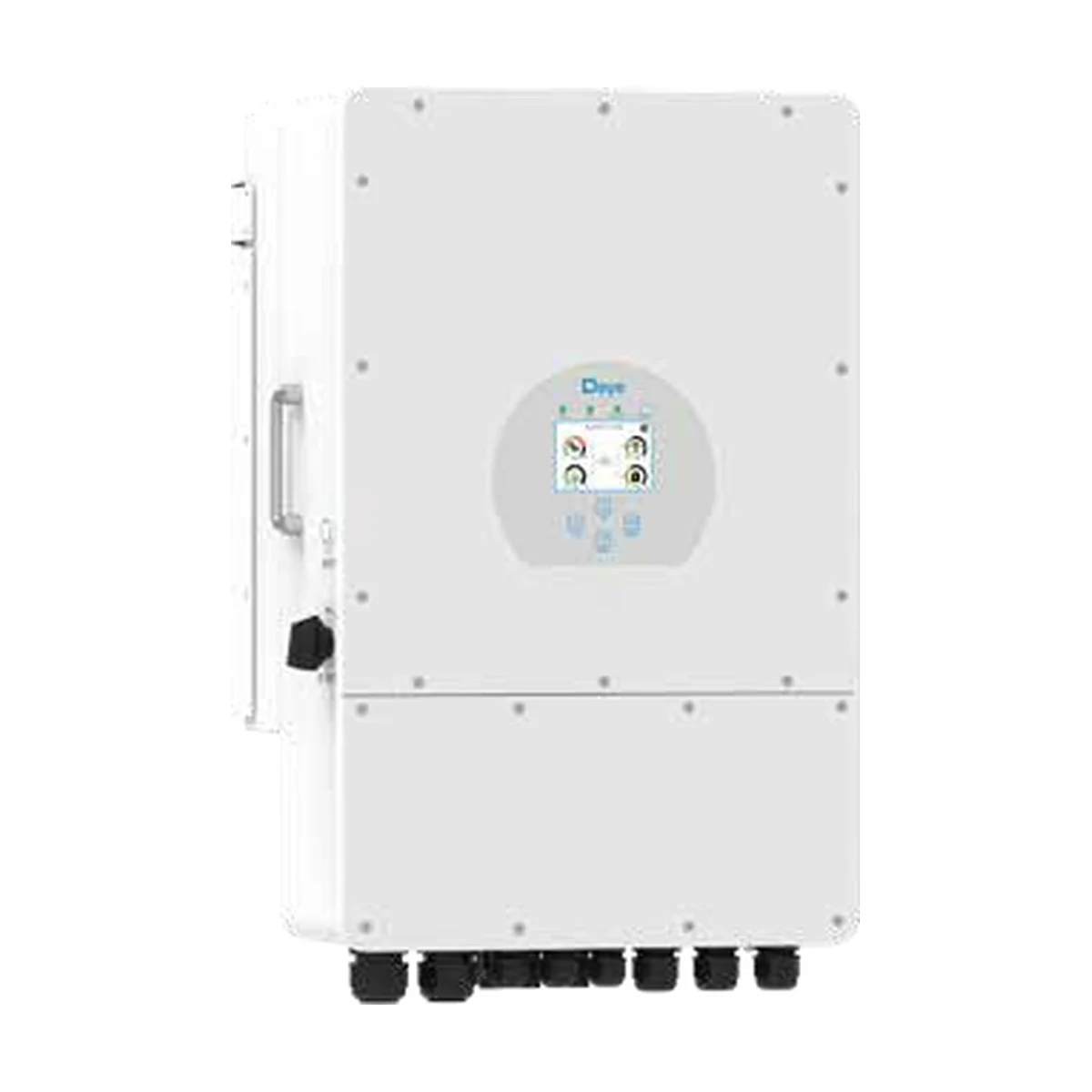

L’onduleur hybride Deye SG04LP3 associe en triphasé des panneaux solaires et une batterie basse tension 48 V. Deye le conçoit avec une isolation par transformateur côté batterie ; il a précédé la série SG05LP3 dans le catalogue du fabricant et reste proposé en 5, 6, 8 et 10 kW.
En bref : l’onduleur hybride Deye SG04LP3 alimente une maison raccordée en triphasé 230/400 V à partir de panneaux et d’une batterie 48 V (40 à 60 V), avec un courant de charge de 120 A sur le 5 kW à 210 A sur le 10 kW. En cas de coupure, il secourt la maison en triphasé et accepte une charge déséquilibrée jusqu’à 50 % de sa puissance nominale par phase.
Le triphasé avec une batterie 48 V
Une batterie 48 V (40 à 60 V) se compose de modules que l’on ajoute au fil des besoins, en plomb ou en lithium. L’onduleur hybride Deye SG04LP3 charge et décharge de 120 A (5 kW) à 210 A (10 kW). Côté maison, la sortie triphasée est déséquilibrable à 100 %, chaque phase pouvant délivrer jusqu’à la moitié de la puissance nominale. Le transformateur isole la batterie du reste de l’installation.
Cette architecture intéresse les maisons triphasées dont les appareils ne sont pas répartis également sur les trois phases : un chauffe-eau sur une phase, une pompe à chaleur monophasée sur une autre, l’éclairage sur la troisième. L’onduleur hybride Deye SG04LP3 fournit à chaque phase ce qu’elle demande, dans la limite de la moitié de sa puissance nominale, soit 2,5 kW par phase sur le 5 kW et 5 kW par phase sur le 10 kW. Avec une batterie lithium, l’onduleur s’adapte au BMS (système de gestion de la batterie) qui lui transmet ses limites ; plusieurs batteries peuvent être raccordées en parallèle sur l’unique entrée batterie.
Secours et programmation de l’onduleur hybride Deye SG04LP3
En cas de coupure, l’onduleur hybride Deye SG04LP3 alimente la maison en triphasé avec une pointe de deux fois la puissance nominale pendant 10 secondes. Le courant qui traverse l’onduleur du réseau vers les charges peut atteindre 45 A. Six plages horaires de charge et de décharge se règlent ; un groupe électrogène peut recharger la batterie et l’appareil se couple en AC à une installation existante. Jusqu’à 10 onduleurs fonctionnent en parallèle, en réseau comme hors réseau.
Le couplage AC est utile si vous avez déjà des panneaux raccordés à un onduleur réseau : l’onduleur hybride Deye SG04LP3 s’ajoute à côté pour stocker le surplus, sans modifier la première installation. Les plages horaires servent à décider quand la batterie se décharge, par exemple pour couvrir la consommation du soir, et quel niveau de réserve conserver pour une coupure. Le suivi se fait par une clé WiFi, 4G, Bluetooth ou LAN en option, et la communication avec la batterie par CAN ou RS485.
Panneaux : ce qu’il faut savoir
Les deux trackers de l’onduleur hybride Deye SG04LP3 travaillent de 200 à 650 V (800 V au maximum, démarrage à 160 V) et acceptent 13 A chacun jusqu’au 8 kW ; le 10 kW passe à 26 A sur le premier tracker, qui reçoit alors deux chaînes. Ce courant de 13 A limite le choix de panneaux : les modules récents de grande taille dépassent souvent cette valeur, ce que notre bureau d’études vérifie avant toute commande. Deye indique une puissance d’entrée PV de 7 500 W sur le 5 kW et 15 000 W sur le 10 kW, et une puissance raccordable de 10 000 W et 20 000 W.
SG04LP3 ou SG05LP3 ?
La série SG05LP3, plus récente, accepte 20 à 26 A par tracker, pèse 35,2 kg contre 38 kg et fonctionne jusqu’à 3 000 m d’altitude, contre 2 000 m pour le SG04LP3. L’onduleur hybride Deye SG04LP3 reste pertinent pour compléter ou remplacer une installation existante de la même série, ou lorsque les panneaux retenus restent sous 13 A. Le boîtier IP65 de l’onduleur hybride Deye SG04LP3, de 422 × 658 × 254 mm, est refroidi par ventilation et reste sous 55 dB : prévoyez un garage ou un local technique plutôt qu’une pièce de vie. Sur une maison triphasée, chaque kWh solaire gardé en batterie pour la soirée remplace un kWh payé 0,2001 € au réseau.
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Deye. Voir aussi nos onduleurs hybrides, onduleurs triphasés, batteries solaires, produits Deye.
Caractéristiques techniques de l’onduleur hybride Deye SG04LP3
Par modèle
| Puissance nominale AC | Référence | Courant batterie max. | Puissance d’entrée PV max. | Puissance PV raccordable | Courant PV max. | Puissance apparente max. |
|---|---|---|---|---|---|---|
| 5 kW | SUN-5K-SG04LP3-EU | 120 A | 7 500 W | 10 000 W | 13 + 13 A | 5 500 VA |
| 6 kW | SUN-6K-SG04LP3-EU | 150 A | 9 000 W | 12 000 W | 13 + 13 A | 6 600 VA |
| 8 kW | SUN-8K-SG04LP3-EU | 190 A | 12 000 W | 16 000 W | 13 + 13 A | 8 800 VA |
| 10 kW | SUN-10K-SG04LP3-EU | 210 A | 15 000 W | 20 000 W | 26 + 13 A | 11 000 VA |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3L+N+PE, 230/400 V |
| Batterie | 48 V (40 à 60 V), plomb ou lithium ; lithium géré par auto-adaptation au BMS |
| Tension d’entrée PV max. | 800 V |
| Tension de démarrage | 160 V |
| Plage MPPT | 200 à 650 V |
| Trackers MPPT | 2 |
| Sortie déséquilibrée | 100 % par phase, jusqu’à 50 % de la puissance nominale par phase |
| Passage réseau vers charges | 45 A |
| Puissance de pointe hors réseau | 2 fois la puissance nominale pendant 10 s |
| Isolement batterie | Par transformateur |
| Rendement | 97,6 % max., 97,0 % européen, MPPT > 99 % |
| Indice de protection | IP65 |
| Bruit | ≤ 55 dB |
| Altitude admissible | 2 000 m |
| Dimensions | 422 × 658 × 254 mm |
| Poids | 38 kg |
| Communication | RS485/RS232/CAN ; WiFi, 4G, Bluetooth ou LAN en option |
| Garantie | 5 ans, jusqu’à 10 ans selon le pays d’installation (conditions Deye) |
| Normes réseau (extrait) | EN 50549, VDE-AR-N 4105, CEI 0-21 |
Questions fréquentes
Quelle batterie associer au Deye SG04LP3 ?
Une batterie 48 V (40 à 60 V), plomb ou lithium ; en lithium, l’onduleur hybride Deye SG04LP3 s’adapte au BMS de la batterie.
Le SG04LP3 gère-t-il une charge déséquilibrée ?
Oui, chaque phase de l’onduleur hybride Deye SG04LP3 peut fournir jusqu’à 50 % de la puissance nominale.
Quels panneaux raccorder ?
Des panneaux dont le courant reste sous 13 A par tracker (26 A sur le premier tracker du 10 kW), entre 200 et 650 V.
L’onduleur hybride Deye SG04LP3 peut-il s’ajouter à une installation existante ?
Oui, par couplage AC : il se raccorde à côté d’un onduleur réseau déjà en place pour stocker le surplus dans une batterie 48 V.
Combien d’onduleurs hybrides Deye SG04LP3 peut-on coupler ?
Deye autorise jusqu’à 10 onduleurs SG04LP3 en parallèle, raccordés au réseau ou en site isolé.
