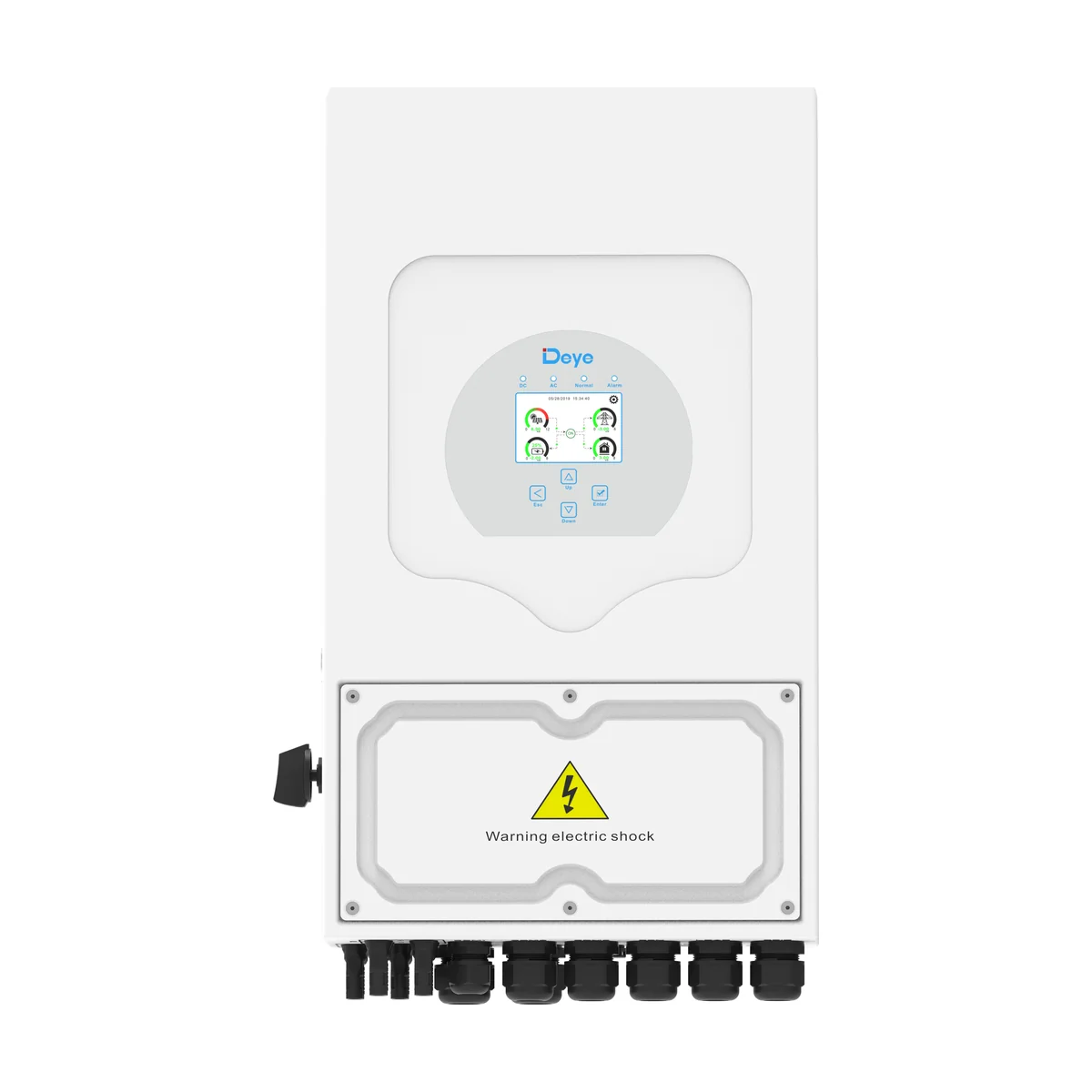

L’onduleur hybride Deye SG05LP1 est le modèle le plus courant de Deye pour une maison en monophasé avec batterie. Il gère les panneaux, une batterie 48 V et le secours de la maison, de 3,6 à 8 kW, dans un boîtier de 24,9 kg.
Le bon format pour une maison en monophasé
La plupart des maisons françaises sont raccordées en monophasé avec une installation de 3 à 9 kWc. Le SG05LP1 couvre ce besoin : Deye admet 5 760 W de panneaux sur le 3,6 kW, 8 000 W sur le 5 kW, 9 600 W sur le 6 kW et 12 800 W sur le 8 kW. Les deux trackers acceptent 18 A chacun jusqu’au 6 kW et 32 A avec deux chaînes sur le 8 kW, des valeurs compatibles avec les panneaux actuels. Nous choisissons la puissance avec vous selon la toiture et le raccordement.
Batterie et secours avec l'onduleur hybride Deye SG05LP1
La batterie 48 V (40 à 60 V), en lithium ou en plomb, se charge et se décharge de 90 A sur le 3,6 kW à 190 A sur le 8 kW. En cas de coupure, les circuits secourus restent alimentés avec une pointe de deux fois la puissance nominale pendant 10 secondes. Six plages horaires de charge et de décharge se programment, un groupe électrogène peut recharger la batterie et l’onduleur se couple en AC à une installation existante. Chaque kWh stocké puis consommé le soir évite un achat à 0,2001 €, contre 0,011 € s’il était injecté.
Installation et usage au quotidien
Le boîtier IP65 de 330 × 580 × 232 mm reste sous 30 dB et fonctionne de -40 °C à +60 °C. Un écran tactile couleur affiche les flux d’énergie, et un module WiFi, 4G, Bluetooth ou LAN en option permet le suivi à distance. Les parafoudres de type II, la détection d’isolement et de courant résiduel et l’anti-îlotage sont intégrés ; la détection d’arc est en option. Jusqu’à 16 onduleurs se montent en parallèle.
Les versions du SG05LP1
Deye décline la série en plusieurs versions (EU, AM2-P, SM2). Nous proposons la version AM2-P, dont les trackers acceptent 18 A (32 A sur le 8 kW) contre 13 A (26 A) pour la version EU de base. Le 8 kW en monophasé demande une étude de raccordement, que notre bureau d’études réalise avant la commande.
Caractéristiques techniques de l’onduleur hybride Deye SG05LP1
Par modèle
| Puissance nominale AC | Référence | Courant batterie max. | Puissance PV max. | Courant PV max. | Puissance apparente max. |
|---|---|---|---|---|---|
| 3.6 kW | SUN-3.6K-SG05LP1-EU-AM2-P | 90 A | 5 760 W | 18 + 18 A | 3 960 VA |
| 5 kW | SUN-5K-SG05LP1-EU-AM2-P | 120 A | 8 000 W | 18 + 18 A | 5 500 VA |
| 6 kW | SUN-6K-SG05LP1-EU-AM2-P | 135 A | 9 600 W | 18 + 18 A | 6 600 VA |
| 8 kW | SUN-8K-SG05LP1-EU-AM2-P | 190 A | 12 800 W | 32 + 32 A | 8 800 VA |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Monophasé L+N+PE, 220/230 V |
| Batterie | 48 V (40 à 60 V), plomb ou lithium ; lithium géré par auto-adaptation au BMS |
| Tension d'entrée PV max. | 500 V |
| Tension de démarrage | 125 V |
| Plage MPPT | 150 à 425 V |
| Trackers MPPT / chaînes | 2 trackers ; 1 chaîne chacun (3,6 à 6 kW), 2 chaînes chacun (8 kW) |
| Puissance de pointe hors réseau | 2 fois la puissance nominale pendant 10 s |
| Rendement | 97,6 % max., 96,5 % européen |
| Indice de protection | IP65 |
| Bruit | < 30 dB |
| Température de fonctionnement | -40 °C à +60 °C (réduction au-delà de 45 °C) |
| Dimensions | 330 × 580 × 232 mm |
| Poids | 24,9 kg |
| Communication | Écran LCD tactile couleur ; RS485/RS232/CAN ; WiFi, 4G, Bluetooth ou LAN en option |
| Garantie | 5 ans, jusqu'à 10 ans selon le pays d'installation (conditions Deye) |
| Normes réseau (extrait) | EN 50549, VDE-AR-N 4105, CEI 0-21 |
Questions fréquentes
Quelle batterie associer au Deye SG05LP1 ?
Une batterie 48 V (40 à 60 V) plomb ou lithium ; en lithium, l'onduleur s'adapte au BMS. Nous vérifions la compatibilité.
Quelle puissance pour une maison de 6 kWc ?
Le 5 kW (8 000 W de panneaux admis) ou le 6 kW (9 600 W) selon la consommation et le secours souhaité.
Garde-t-on le courant pendant une coupure ?
Oui, les circuits secourus sont alimentés par la batterie et les panneaux.
Que veut dire AM2-P ?
C'est la version de la série dont les trackers acceptent 18 A (32 A sur le 8 kW), adaptée aux grands panneaux.
Liens utiles

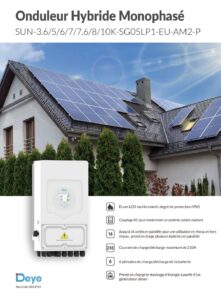

La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : Deye. Voir aussi nos onduleurs hybrides, onduleurs monophasés, batteries solaires, produits Deye.
